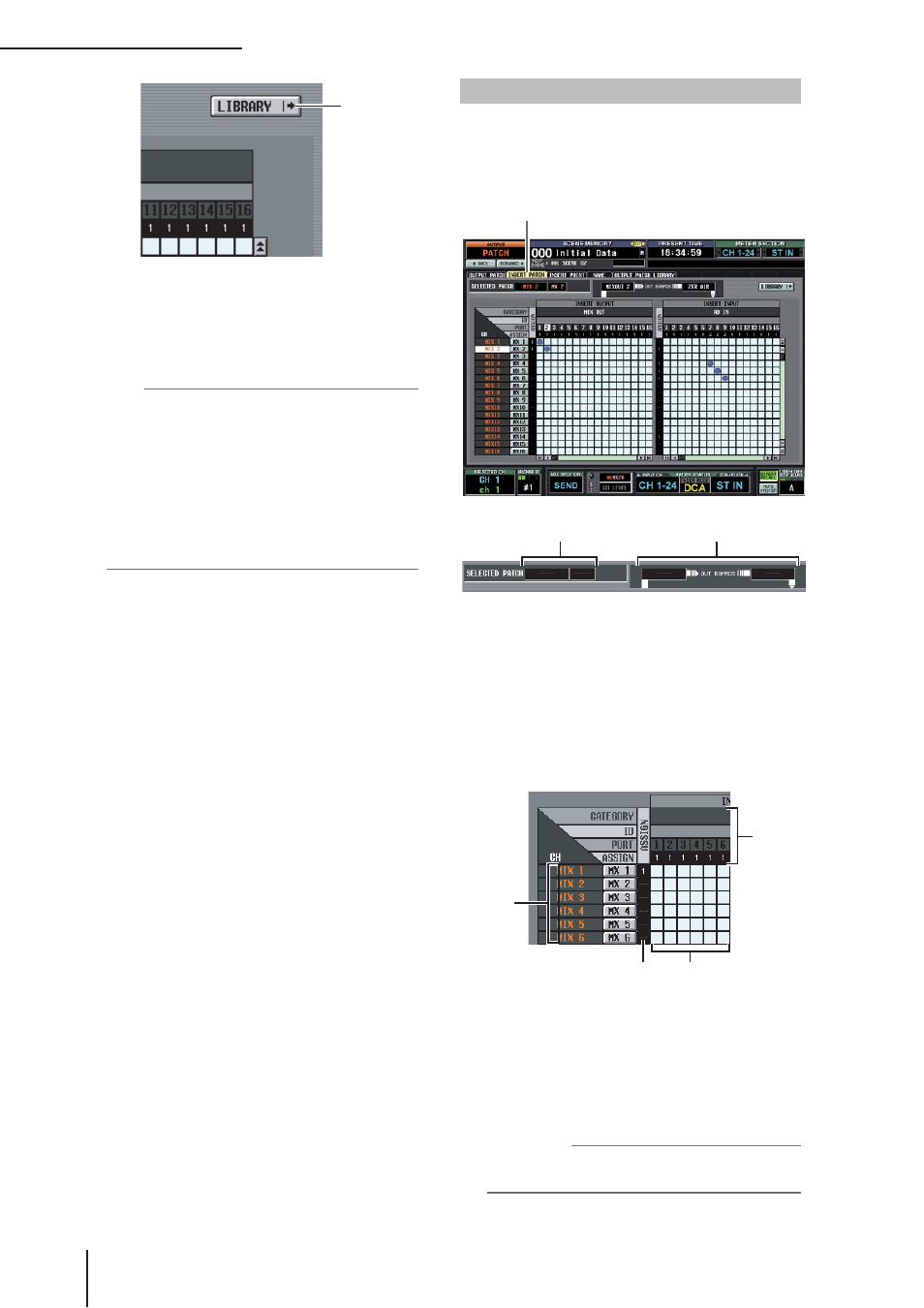

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание

244

6

2

1

6

3

4

5

Функция коммутация выходов

6 Кнопка

LIBRARY

Эта кнопка открывает раздел OUTPUT PATCH
LIBRARY ( стр. 247), в котором можно сохранить
или загрузить настройки коммутации для выход-
ных каналов, сохраненные в библиотеке.

Совет

Сигнал, снятый непосредственно после эффекта

задержки и непосредственно перед аттенюатором
выходного порта, будет послан на выходные порты,
коммутированные в данном разделе. Затем, в случае
работы с портами SLOT OUT и 2TR OUT, указанный
аттенюатор выходного порта будет подключен
соответственно.

На выходы MATRIX OUT 1—8 на задней панели и выходы

STEREO OUT A/B всегда подается сигнал соответству-
ющего выходного канала. Настройки этого раздела на
них не влияют.

Раздел INSERT PATCH

В этом меню можно коммутировать входы с раз-
рыва / выходы на разрыв, к которым будут под-
ключаться внешние устройства. Выберите выход в
левой части экрана и вход в правой части.

SELECTED

PATCH

Здесь отображается номер и имя выходного кана-
ла, на который наведен курсор (в сетке).

Вход/выход

разрыва

Здесь указаны входы с разрыва / выходы на раз-
рыв, коммутированные с выходным каналом, на
котором находится курсор. Если несколько выхо-
дов назначены как выход на разрыв, будет указан
первый выход.

CH (выходной канал)

Здесь указаны номер и имя выходного канала (ка-
налы MIX, MATRIX , STEREO A/B, MONITOR L/
R/C). Номер канала, на котором находится курсор,
выделяется цветом. При щелчке по имени канала
откроется окно, в котором можно назначить имя
канала.

Примечание

В модели DSP5D этот пункт недоступен для каналов
MONITOR L/R/C.

INSERT PATCH
