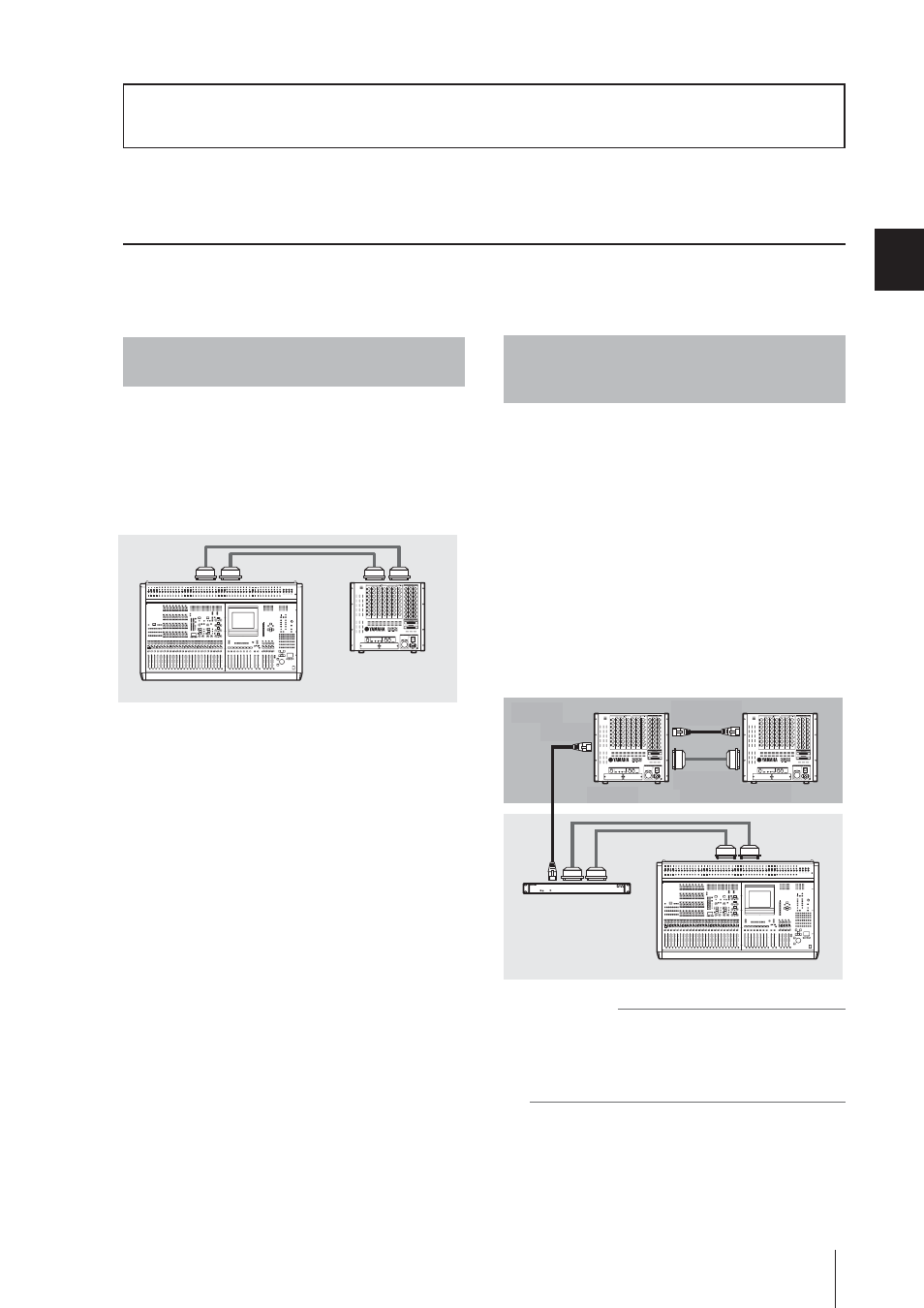

Пример простого расширения входов
(PM5D + один модуль DSP5D)

Для этой системы может быть увеличено число
входных каналов до 96 моно- и 8 стереоканалов.

Для того, чтобы установить последовательные
соединения между устройствами PM5D и DSP5D,
необходимо попарно соединить разъем CASCADE
IN одного с разъемом OUT другого устройства с
помощью кабеля с D-образными 68-штырьковыми
HP-разъемами.

PM5D + удаленно подключенное
расширение входов
(PM5D + DCU5D + два модуля DSP5D)

Подключение между PM5D, расположенным в
служебной зоне, и DSP5D, расположенным на
сцене, выполняется через устройство DCU5D с
использованием кабеля Ethernet CAT5 и разъемов
CASCADE IN и OUT.

Использование двух модулей DSP5D позволяет
расширить количество входных каналов до 144
моно- и 12 стереоканалов.

Для того, чтобы установить последовательные
соединения между устройствами PM5D и DCU5D
необходимо попарно соединить разъем CASCADE
IN одного с разъемом OUT другого устройства с
помощью кабелей с D-образными 68-штырьковы-
ми HP-разъемами.

Соединение между двумя модулями DSP5D уста-
навливаются с помощью кабеля Ethernet CAT5 и
кабеля с D-образными 68-штырьковыми HP-разъ-
емами, соединяющего разъем CASCADE IN одного
устройства с разъемом CASCADE OUT другого
устройства.

Примечание:

Если PM5D и DSP5D соединены последовательно через
устройство DCU5D и при этом не выполнена синхрониза-
ция с помощью внешнего синхроимпульса, поступающего
на вход PM5D, необходимо сделать PM5D источником, а
DSP5D — приемником синхроимпульсов.

4

Подключения и настройка

В этой главе приведены примеры расширенных систем, использующих DSP5D, подключения аудиовхо-
дов/выходов, и необходимой настройки при первом запуске PM5D/DSP5D.

Примеры систем, расширяемых DSP5D

Для того, чтобы использовать последовательные соединения для расширения системы, в первую очередь
необходимо указать ID устройства ( стр. 153) и выполнить настройку последовательного подключения
( стр. 154). Если PM5D и DSP5D подключены последовательно, есть возможность выбрать из них подчинен-
ное устройство, которое будет управляться с панели PM5D ( стр. 40).
