Основная область дисплея
PRESENT TIME
Отображает текущее время. Установить время можно в
разделе PREFERENCE 1 функции UTILITY.
TIME CODE
Отображает временной код, генерируемый PM5D (уст-
ройство №1) или временной код, полученный с внешнего
устройства. Аналогичен временному коду, отображаемо-
му в разделе EVENT LIST функции SCENE.
CASCADE/Fs
Отображает состояние устройства при последователь-
ном подключении (ведущее/ведомое). Здесь же отоб-
ражается частота дискретизации, на которой в данный
момент работает система PM5D.
METER SECTION
Отображает тип каналов, отображаемых на индикато-
рах в верхней левой и верхней правой частях панели.
Для непосредственного переключения каналов можно
также нажать кнопки
.
Индикатор EVENT
При включенной клавише [ALL MANUAL] секции
ENABLE или кнопке ENABLE раздела EVENT LIST фун-
кции SCENE здесь отображается индикатор EVENT.
Индикатор FADING/TRACKING
В этой области отображается индикатор FADING при вы-
полнении плавного перехода либо индикатор TRACKING
при включенном трекинге загрузки. Если включены оба
параметра, преимущество отводится FADING.
Индикатор LCR/LCR [B]
При наличии по крайней мере одного канала, для
которого включен параметр LCR, здесь отображается
индикатор LCR.
Индикатор LCR [B] отображается при установке зна-
чения USE AS CENTER BUS в параметре BUS SETUP
STEREO B в разделе MIXER SETUP функции SYS/
W.CLOCK.
Индикатор TB/OSC/DIMM
При включении служебной связи, генератора или
диммера отображается соответствующий индикатор
TB/OSC/DIMM. При включении более чем одного
параметра, приоритет отображения устанавливается
следующим образом: TB>OSC>DIMM.
Индикатор SOLO/INPUT CUE/DCA CUE/
OUTPUT CUE/KEY IN CUE/EFFECT CUE/
EXTERNAL CUE
При включении соло или контроля отображается
соответствующий индикатор. При выборе более
одной точки контроля отображается индикатор
только для текущей действующей точки контроля.
Индикатор BUSY/RS422/HA/GPI/MIDI
При обращении к встроенной памяти или PC-кар-
те отображается индикатор BUSY. При получении
сигналов RS422/HA/GPI/MIDI (в случае RS422,
при получении данных о состоянии для отображе-
ния смены состояния подключенного устройства)
отображается соответствующий индикатор. При
выполнении сразу нескольких условий приоритет
отображения устанавливается следующим образом:
BUSY>RS422>HA>GPI>MIDI.
Примечание
В случае MIDI-сигналов индикатор загорится при получении сиг-
нала на MIDI-порт, USB-порт или слоты 1—4. Однако индикатор
не будет зажигаться при сообщениях проверки подключения,
сообщениях MIDI-синхронизации и четвертькадровых сообщениях
временного кода.

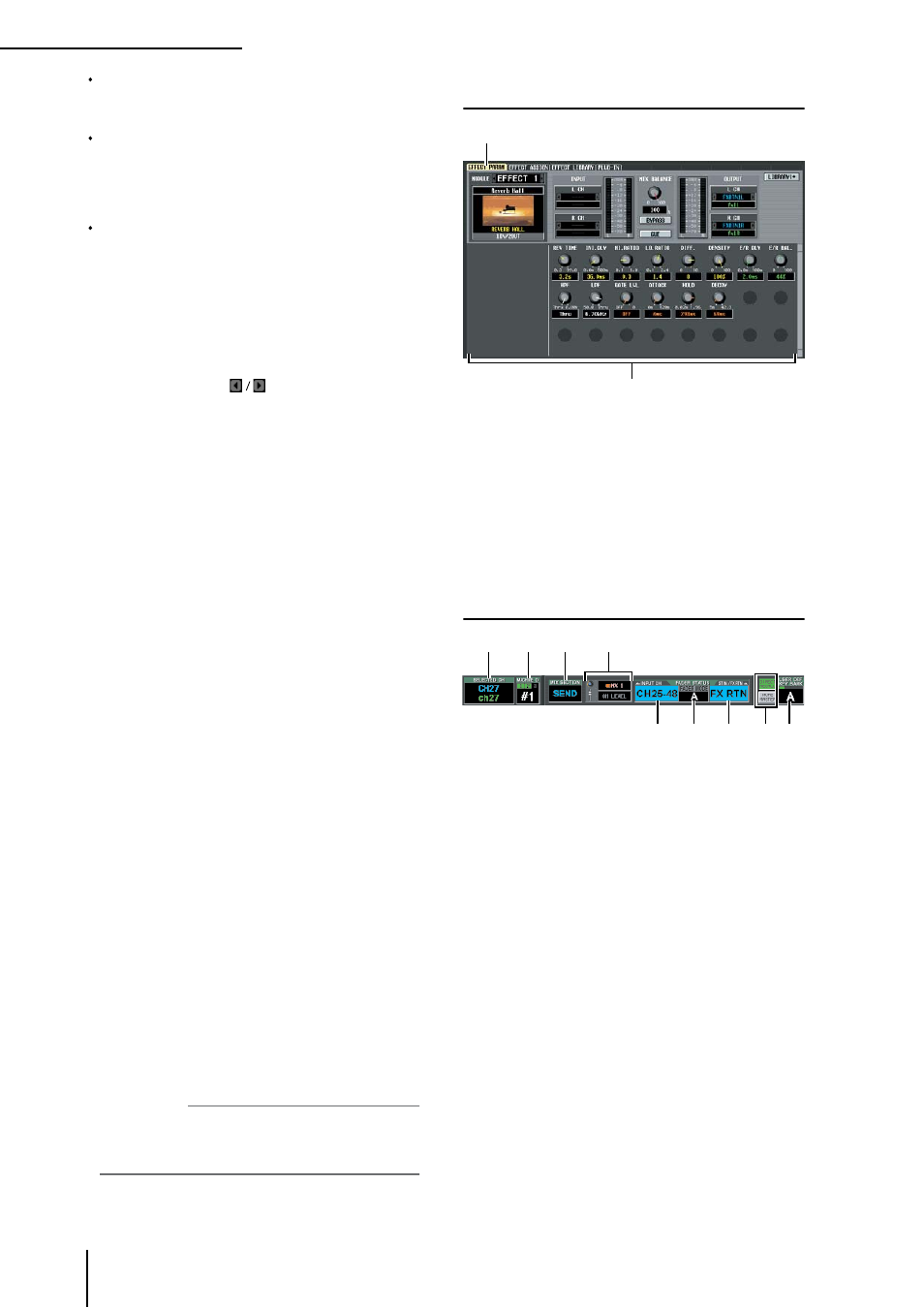

Основная область дисплея
Закладки
Щелкните по этой области для переключения разделов
выбранной функции.
Параметры функции
Данная область отображает параметры выбранной
функции или раздела.
Нижняя часть дисплея
(отображается всегда)
SELECTED CH (выбранный канал)
Отображает тип и имя канала, выбранного нажатием
клавиши [SEL]. Чтобы сменить канал, наведите сюда
курсор и поверните кодировщик [DATA].
MACHINE ID
При последовательном подключении DSP5 отображает
устройство (PM5D или DSP5D) №1—№3, управляе-
мое с панели. Для смены устройства наведите сюда
курсор и поверните кодировщик [DATA]. При смене
устройств цвет фона и постоянно отображаемые
элементы раздела (кроме временного кода) изменятся
в соответствии с настройками выбранного устройства.
Цвет фона можно указать для каждого устройства в
разделе PREFERENCE 2 функции UTILITY. Индика-
тор загорится только для устройства, подключенного
последовательно.
MIX SECTION
Отображает текущий режим кодировщика в секции
MIX. При режиме MIX SEND отобразится надпись
SEND, при режиме MIX MASTER — надпись MAS¬TER,
а при выборе режима TO MATRIX с помощью горячей
клавиши отобразится надпись TO MATRIX.
