OUTPUT METER
1
2
3

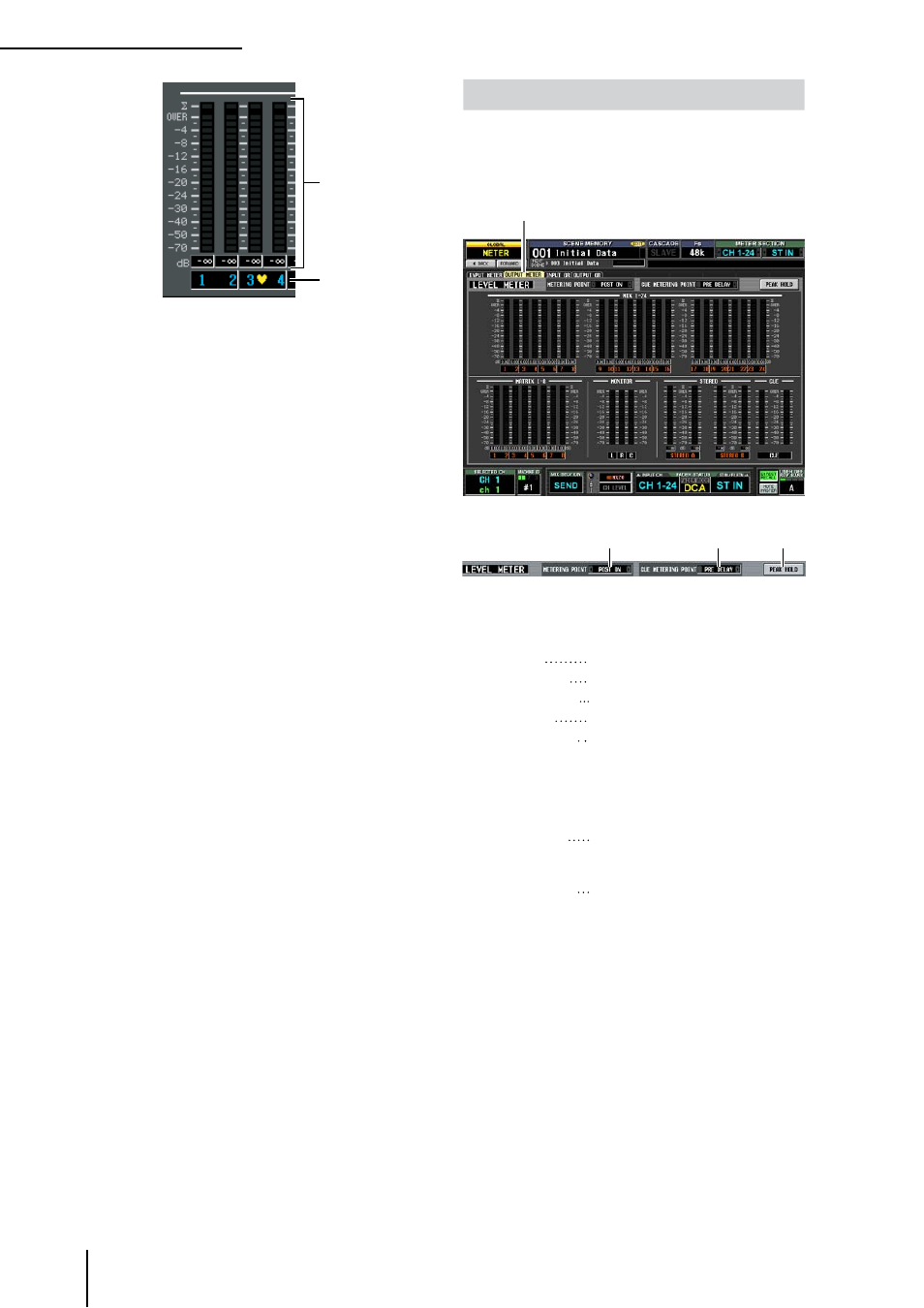

Функция METER
Индикаторы
Эти индикаторы пикового уровня отображают
входной уровень каждого канала. Текущее значение
фейдера отображается в поле ниже.
При перегрузке в любой точке (PRE ATT, POST EQ,
POST GATE, POST COMP, INSERT IN или POST
FADER) загорится сегмент ∑.
Пиктограмма связки каналов
Отображает состояние связки двух соседних каналов
с нечетным/четным номерами.
Раздел OUTPUT METER
Данный раздел содержит индикаторы, отображающие
выходной уровень выходных каналов (каналы MIX 1—24,
MATRIX 1—8, STEREO A/B), каналов MONITOR (L/R/C)
и CUE (L/R).
METERING POINT
Выберите точку, в которой будет измеряться выходной
уровень.
PRE EQ Непосредственно
перед
эквалайзером
PRE FADER Непосредственно
перед
фейдером
POST FADER Непосредственно после фейдера
POST ON
Непосредственно после клавиши [ON]
POST DELAY Непосредственно после внутренней
задержки (выходного канала)
CUE METERING POINT
Выберите точку, в которой будет измеряться выходной
уровень контрольного сигнала.
PRE DELAY Непосредственно перед внутренней
задержкой (канала мониторинга/конт-
роля)
POST DELAY Непосредственно после внутренней
задержки (канала мониторинга/контро-
ля)
PEAK HOLD
Если эта кнопка включена, пиковый уровень каждо-
го индикатора будет удержан. При выключении этой
кнопки, отображение удержанного пикового уровня
будет прекращено. Удержание пикового уровня также
будет прекращено при изменении точки измерения (
1
).
Эта кнопка аналогична клавише [PEAK HOLD] секции
METER на верхней панели.
