Вспомогательные приспособления
332378B 85
Установка комплекта деталей для преобразования системы в четырехканальную
1. Отключите вилку от розетки питания или выключите
прерыватель цепи входного источника питания.
2. Наденьте заземляющий браслет (1304) на запястье
и прикрепите другой его конец к заземленной
поверхности.
3. Переведите поворотный переключатель MZLP
в положение 1 (на MZLP с дочерней платой).
4. Переведите поворотный переключатель MZLP
в положение 2 (на MZLP без дочерней платы).
5. Выкрутите винты (BB) и снимите пластину (AA)
с системы.
6. С помощью винтов (BB) установите MZLP (1301)
на систему.
ПРИМЕЧАНИЕ. В дальнейшем новый MZLP (1301) будет
называться MZLP 2, а первый MZLP, входивший в
комплектацию системы, будет называться MZLP 1. См.
Р
ИС . 53.
7. Снимите переднюю дверцу доступа к
электрическому блоку.
8. Отключите разъем CAN от разъема MZLP 1 J3.
Подключите разъем CAN к разъему MZLP 2 J6. См.
Р
ИС . 53.
9. Отключите кабель (CC) питания от разъема MZLP 1
J6. Подключите кабель питания к разъему MZLP 1 J3.
См. Р
ИС . 53.
10. Подключите кабель (1302) с перемычкой к разъему
MZLP 1 J6. Другой конец кабеля (1302) с перемычкой
подключите к разъему MZLP 2 J3. См. Р
ИС . 53.
11. Подключите провода из жгута (1303) питания к
разъемам, как указано на пластмассовом разъеме.
12. Подключите жгут (1303) питания к разъему MZLP 2 J2.

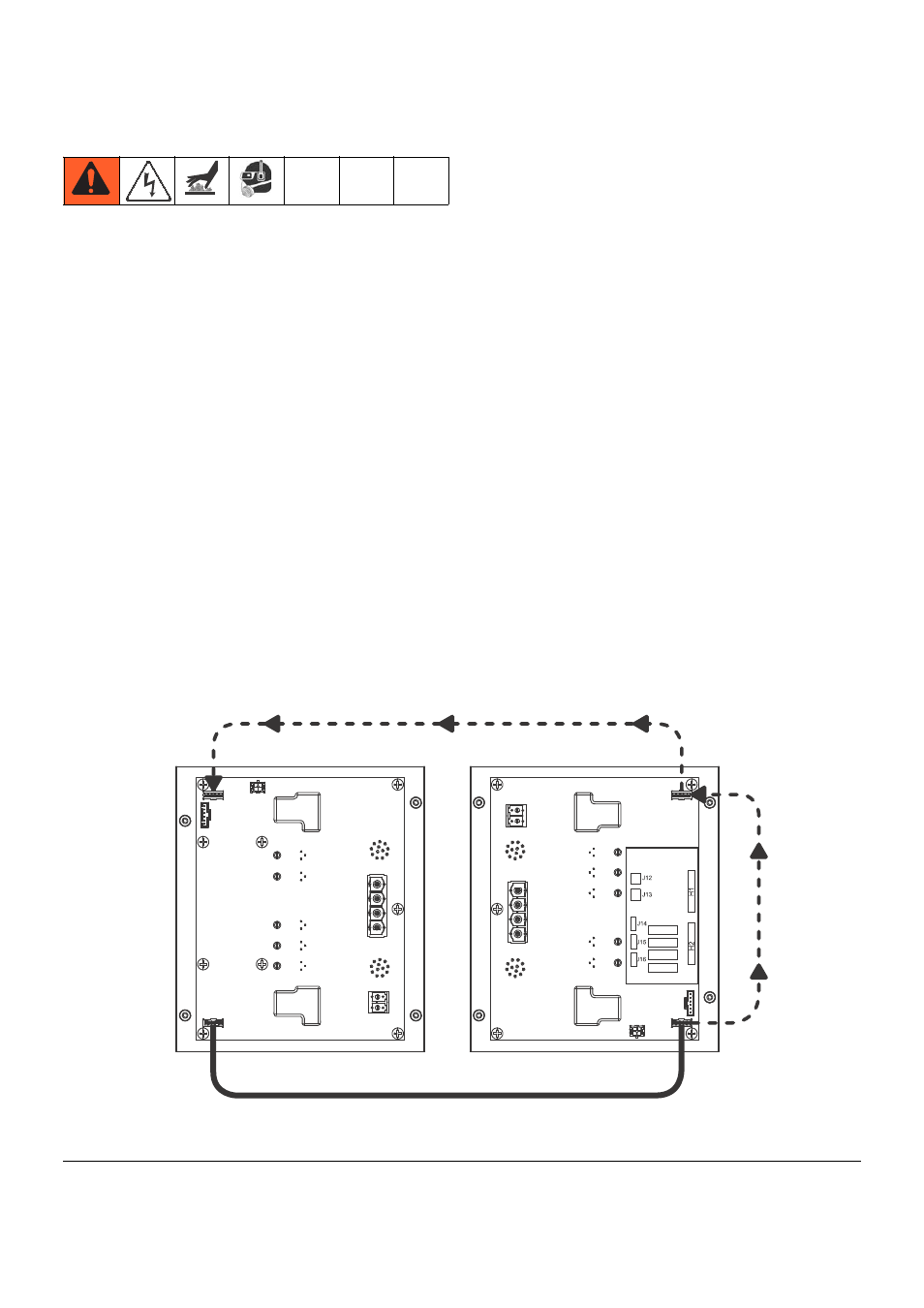

Р ИС . 53
J3
J6
J5
J9
J8
J2
J1
J9
J5
J6
J3
J2
J8
J1
MZLP 1 MZLP 2
ti20989a1
Действие 9.
Переключи
те кабель
(CC)
питания.
Действие 8. Переключите разъем (DD) CAN.
Действие 10. Установите кабель с перемычкой (1302).
