Ремонт
48 332378B
Замена ленточного нагревателя
Разборка (см. Р ИС . 33).
1. Ослабьте зажим на кронштейне (528) для
пневматического двигателя и снимите узел
воронки (61).
2. Глядя в отверстие в колпачке заполнения,
подавайте жидкость до тех пор, пока уровень
жидкости в расплавителе не упадет до нанесенной
на стенку сетки или ниже.
3. После доведения жидкости до достаточно низкого
уровня закройте шаровой клапан стравливающего
типа, установленный у впускного патрубка системы
для воздуха.
4. Переведите главный выключатель питания
в положение OFF ("Выкл.").
5. Отключите кабель от ADM (30) и снимите кожух (29).
6. Снимите переднюю дверцу (10) доступа с
электрического блока (1).
7. Снимите тканевый изолятор (53) расплавителя.
8. Ослабьте ленточные зажимы (CC) и сдвиньте
колпачок (62) заполнения и резиновый корпус
с расплавителя.
9. Ослабьте винт (AA) и снимите датчик (125).
10. Найдите провода в клеммных колодках TB1–11B
и TB1–13B. Ослабьте винты клеммных колодок и
отключите провода.
11. Вытяните провода через прокладку (63) в верхней
части электрического блока (1). Закрепите все
проволочные стяжки, с помощью которых
фиксируются провода.
12. Продолжайте ослаблять винт (AA). Сдвиньте
ленточный нагреватель (208) вверх и снимите его.
Сборка (см. Р ИС . 33).
1. Установите ленточный нагреватель (208) на
расплавитель так, чтобы отверстие и винт были
обращены к передней части системы (наряду с
отверстием датчика).
2. Установите датчик (125).
3. Сдвиньте ленточный нагреватель вверх и затяните
винт (AA).
ПРИМЕЧАНИЕ. Ленточный нагреватель должен быть
расположен так, чтобы датчик оставался на месте при
затягивании. Датчик не должен сгибаться.
4. Пропустите провода ленточного нагревателя через
прокладку (63) в верхней части электрического
блока (1).
5. Подключите провода к клеммам, как указано
в руководстве. Провода должны быть
промаркированы так, как указано в следующей
таблице. Затяните винты клеммной колодки.
6. Установите дверцу (10) доступа к электрическому
блоку. См. Р
ИС . 33.
7. Установите тканевый изолятор (53) расплавителя.
8. Установите резиновый корпус колпачка (62)
заполнения вместе с ленточными зажимами.
9. Установите воронку в колпачок (62) заполнения
и затяните ленточные зажимы (CC) на резиновом
корпусе.
10. Вставьте узел воронки (61) в кронштейн (528) для
пневматического двигателя и затяните зажим.
11. Протолкните кабель ADM через кожух, установите
кожух на место и подключите кабель к ADM.

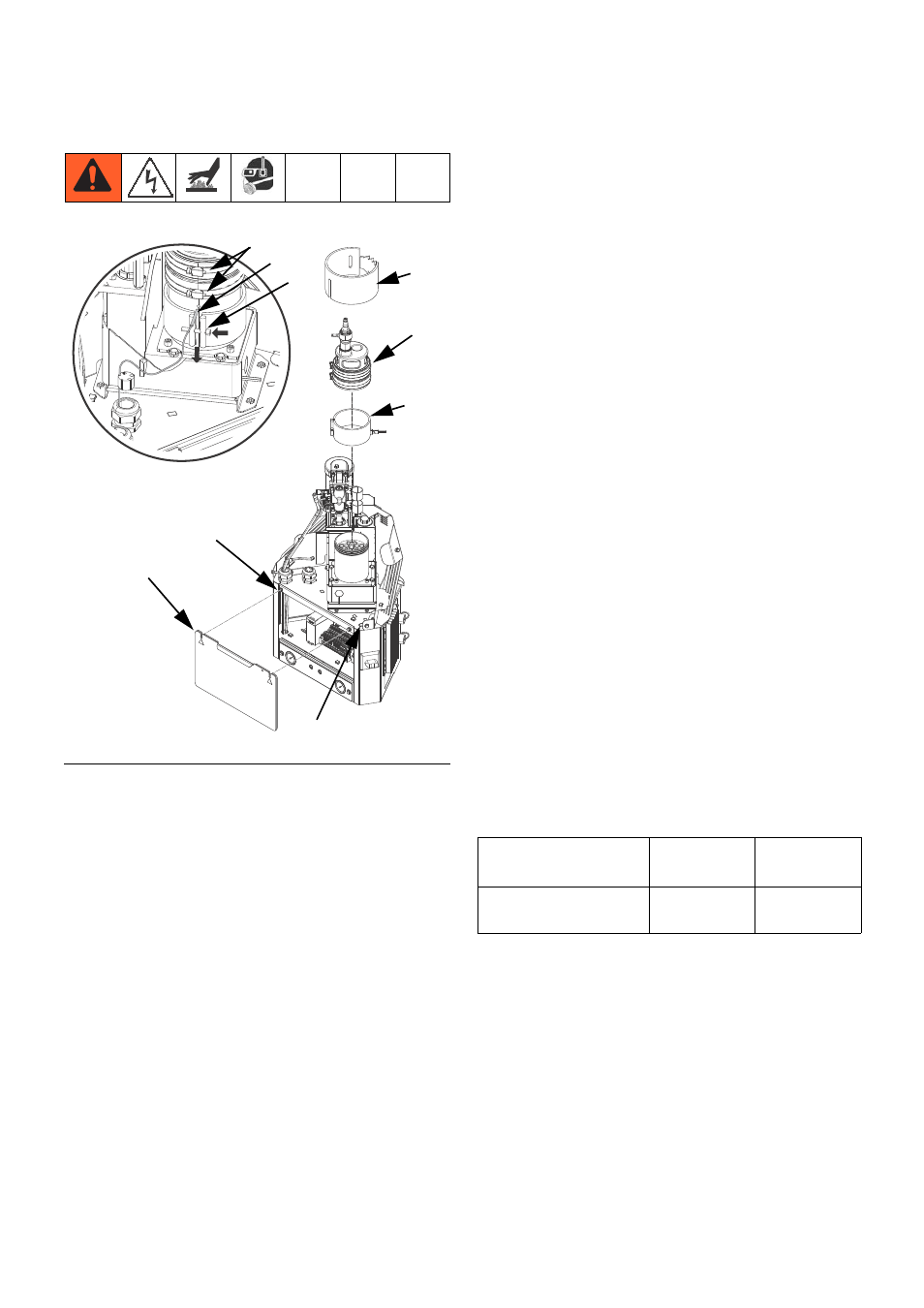

Р ИС . 33
ti20753a
53
AA
125
208
10
CC
62
1
63
Деталь
Маркировка
проводов 1 Маркировка
проводов 2
Ленточный нагреватель
(208) TB1-11B TB1-13B
