Ремонт
50 332378B
Замена реле перегрева нагревателей
Разборка (см. Р ИС . 34).
1. Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
2. Переведите главный выключатель питания
в положение OFF ("Выкл.").
3. Отключите кабель от ADM и снимите кожух.
4. Отсоедините трубку (36) для воздуха от клапана
снятия давления. Вытяните трубку для воздуха из
металлического кожуха (27).
5. Снимите гайки (3) с помощью торцевого ключа
диаметром 11,11 мм (7/16 дюйма). Затем снимите
металлический кожух (27).
6. Отключите проводные разъемы от реле (251)
перегрева.
7. Выкрутите винты (255), с помощью которых реле
перегрева (251) крепится к узлу расплавителя (5).
Затем снимите реле.
Сборка (см. Р ИС . 34).
1. С помощью двух винтов (255) прикрепите новое
реле перегрева (251) к расплавителю.
2. Подключите проводные разъемы к новому реле
перегрева.
3. Установите гайки (3) с помощью торцевого ключа
диаметром 11,11 мм (7/16 дюйма), чтобы
зафиксировать металлический кожух (27).
4. Вставьте трубку (36) для воздуха для клапана снятия
давления в металлический кожух, а затем
прикрепите эту трубку к клапану снятия давления.
5. Протолкните кабель ADM через кожух, установите
кожух на место и подключите кабель к ADM.
6. Откройте впускной шаровой клапан системы для
воздуха.
7. Переведите главный выключатель питания
в положение ON ("Вкл.").
Замена нагревательного стержня
Разборка (см. Р ИС . 36).
ПРИМЕЧАНИЕ. Эта процедура предназначена для
замены любого из указанных выше нагревательных
стержней.
1. Переведите главный выключатель питания
в положение OFF ("Выкл.").
2. В случае замены нагревательного стержня (209)
расплавителя выполните процедуру, описание
которой приводится в разделе Снятие узла
расплавителя. См. стр. 46.
3. Отключите кабель от ADM и снимите кожух (29).
4.
В случае замены нагревательного стержня (250)
насоса выполните следующие действия.
a. Отсоедините трубку (36) для воздуха от
клапана (245) снятия давления. Вытяните трубку
для воздуха из металлического кожуха (27).

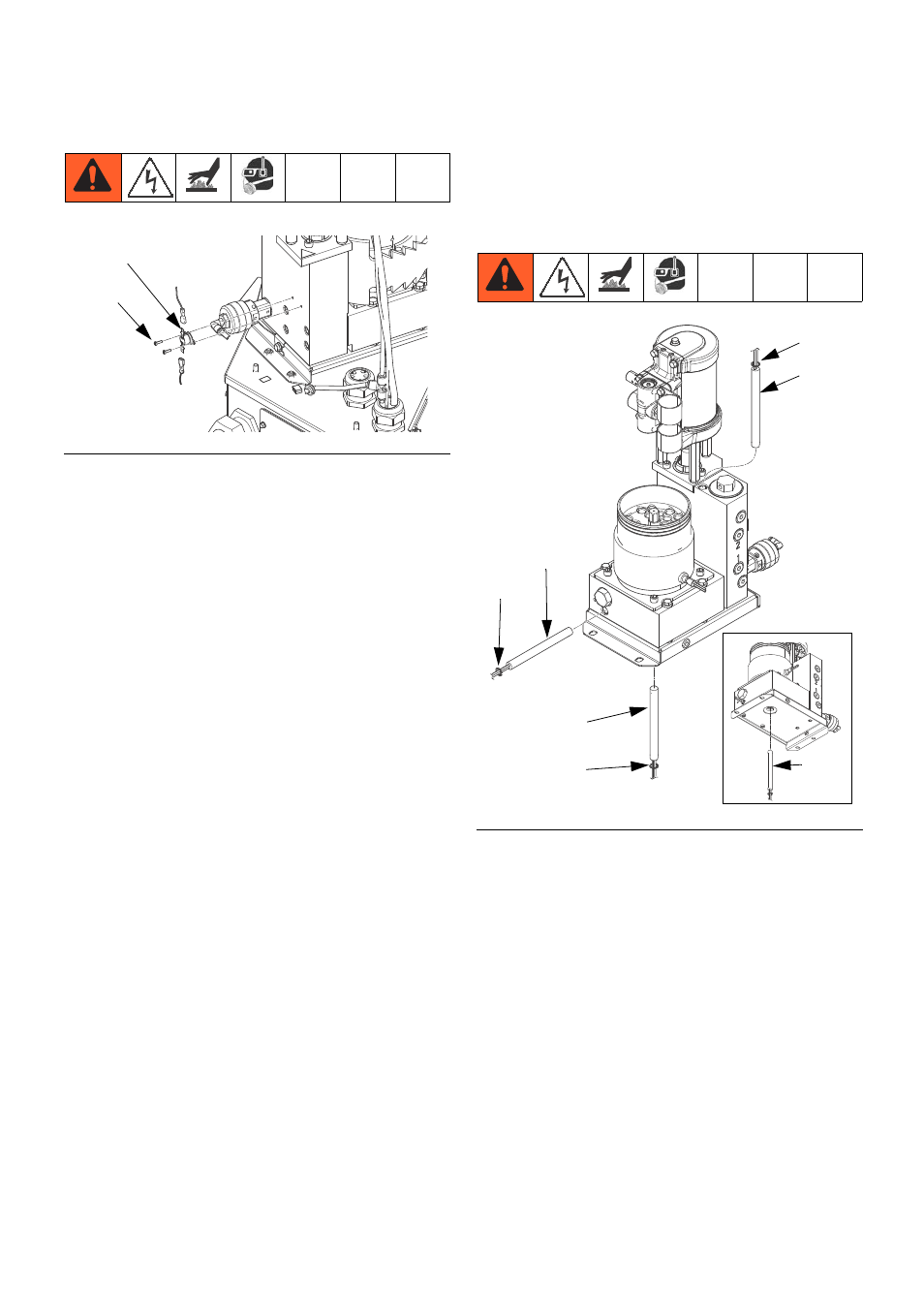

Р ИС . 35
ti21052a
251
255
Р ИС . 36
ti20755a
250
210
209
209
ti20754a
206
206
206
