Ремонт
332378B 53
Сборка.
1. Переведите поворотный переключатель MZLP
в положение 1 (на MZLP с дочерней платой).
Переведите поворотный переключатель MZLP
в положение 2 (на MZLP без дочерней платы).
2. С помощью четырех винтов (114) прикрепите
MZLP (112) к электрическому блоку (1).
3. Подключите кабели к MZLP (112).
ПРИМЕЧАНИЕ. Если вам не удается определить
местоположение разъемов, см. раздел Электросхемы,
стр. 61.
4. Установите переднюю дверцу (10) доступа
к электрическому блоку.
5. Подключите электрические разъемы шлангов
с подогревом к новому MZLP.
ПРИМЕЧАНИЕ. MZLP может потребоваться
обновленное программное обеспечение. См. раздел
Процедура обновления программного обеспечения,
стр. 60.
Замена дочерней платы MZLP
Разборка.
1. Переведите главный выключатель питания
в положение OFF ("Выкл.").
2. Снимите переднюю дверцу (10) доступа
к электрическому блоку.
3. Запомните, где располагается каждый кабель. Затем
отключите все кабели от дочерней платы (112a)
MZLP. См. Р
ИС . 40.
4. Выкрутите четыре монтажных винта (112b) из
дочерней платы (112a) и отложите их в сторону.
См. Р
ИС . 40.
5. Отключите дочернюю плату (112a) от MZLP (112).
Сборка.
1. Подключите новую дочернюю плату (112a)
к MZLP (112).
2. С помощью винтов (112b) прикрепите дочернюю
плату к MZLP (112).
3. Подключите кабели к новой дочерней плате (112a).
ПРИМЕЧАНИЕ. Если вам не удается определить
местоположение разъемов, см. раздел Электросхемы,
стр. 61.
4. Установите переднюю дверцу (10) доступа
к электрическому блоку.
Система
Замена датчика заполнения
Разборка (см. Р ИС . 41).
1. Переведите главный выключатель питания
в положение OFF ("Выкл.").
2. Осторожно потяните за кабель, откручивая разъем
датчика заполнения, а затем снимите этот кабель
с датчика (20) заполнения.

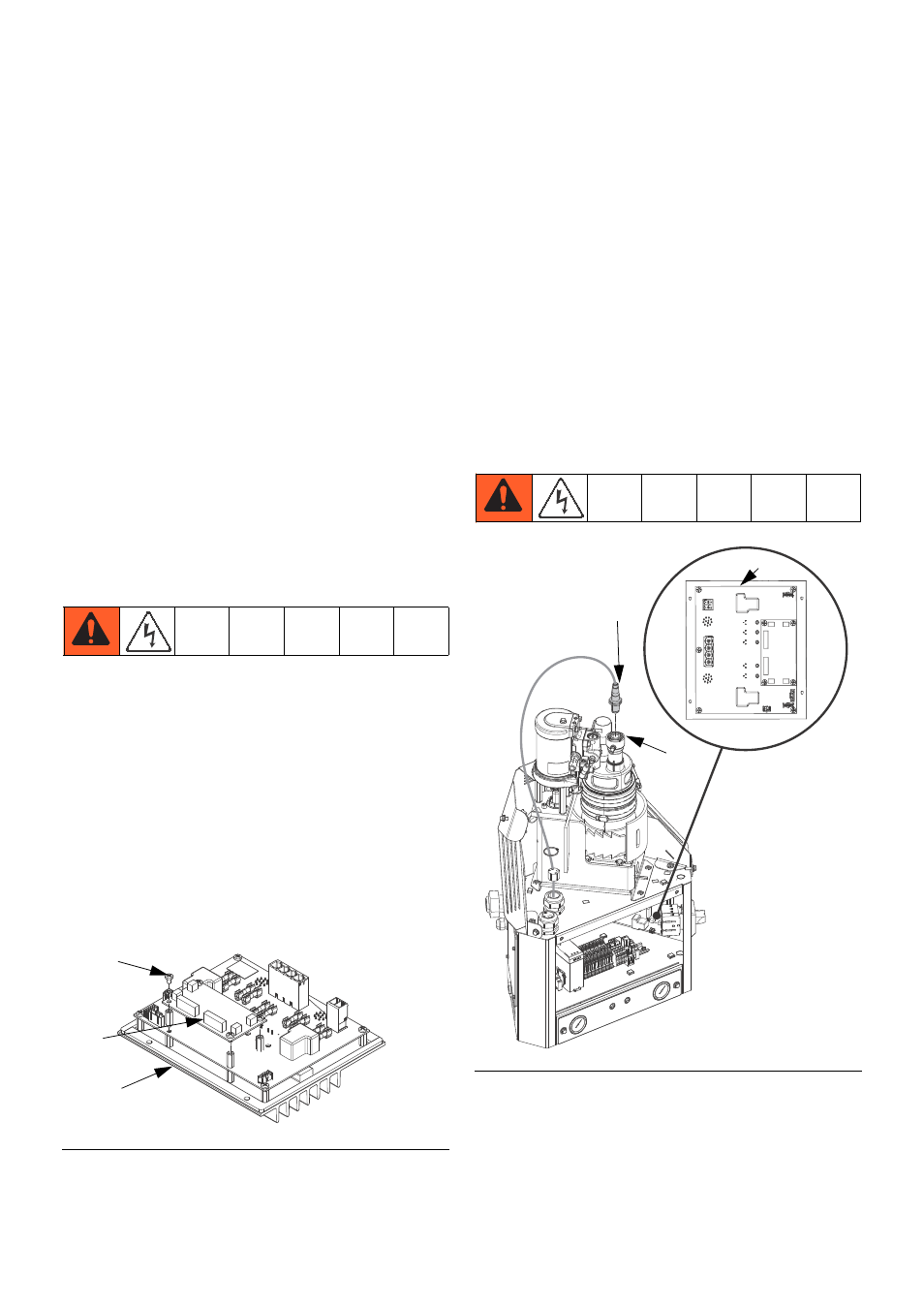

Р ИС . 40
ti20342a
112b
112
112a
Р ИС . 41
ti20761a
20
62
112
