Настройка
14 332378B
12. Поместите узел встряхивателя в пустой контейнер
и заполните последний гранулами клея.
ПРИМЕЧАНИЕ. Для обеспечения оптимальной
производительности системы рекомендуется приобрести
оборудование, описание которого приводится в разделе
Вибробункер емкостью 30 галлонов, 24R136.
Инструкции по установке см. на стр. 80.
ПРИМЕЧАНИЕ. Если на трубке (G) подачи накапливаются
избыточные заряды статического электричества,
установите на конец (G6) трубки необязательный комплект
деталей для заземления трубки подачи. См. Р
ИС . 8.
13. Установите шланги с подогревом. См. Р ИС . 9.
a. Положите тряпку на сливной поддон (W2),
прикрепленный к расплавителю. В системе
может находиться остаточное масло,
использовавшееся на заводе. См. Р
ИС . 9.
b. Извлеките заглушку (W1) сливного отверстия
с помощью универсального гаечного ключа
диаметром 6,35 мм (1/4 дюйма). См. Р
ИС . 9.
ПРИМЕЧАНИЕ. Универсальный гаечный ключ
диаметром 6,35 мм (1/4 дюйма) поставляется без
упаковки вместе с системой.
c. Когда слив жидкости будет завершен,
установите на место заглушку (W1) сливного
отверстия и уберите тряпку. См. Р
ИС . 9.
d. Извлеките заглушку (247) из нижнего
пронумерованного выпускного патрубка на
расплавителе. Не используйте заглушку (W1)
сливного отверстия. См. Р
ИС . 9.
ПРИМЕЧАНИЕ. При выполнении следующего действия
гидравлический фитинг (68) должен быть обращен
к системе стороной уплотнительного кольца. См. Р
ИС . 9.
e. Установите входящий в комплект
гидравлический фитинг (68) с уплотнительным
кольцом в открытое отверстие и затяните
фитинг с помощью гаечного или торцевого
ключа диаметром 20,63 мм (11/16 дюйма).
f. Установите шланг на гидравлический фитинг
(68) так, чтобы сторона с охватываемым
электрическим разъемом была направлена
к системе. Затяните шланг на гидравлическом
фитинге (68) с помощью гаечного ключа
диаметром 20,63 мм (11/16 дюйма).
g. Найдите разъем MZLP (AA) под тем же номером,
что и выпускной патрубок шланга для жидкости.
Снимите крышку с этого разъема. Установите
разъем со шланга с подогревом. См. Р
ИС . 9.
h. Повторите процедуру применительно к
остальным каналам. Для облегчения установки
используйте отверстия расплавителя снизу вверх.
i. Установите колпачки на неиспользуемые
электрические разъемы MZLP.
ПРИМЕЧАНИЕ. Необходимо использовать выпускной
патрубок для жидкости 1. Электрический разъем
соответствующего шланга следует подключить к
разъему MZLP 1.
14. Установите пистолет (пистолеты). См. Р ИС . 9.
ПРИМЕЧАНИЕ. Использовать совместно с данной
системой пистолет Graco не требуется. Однако все
пистолеты, подключенные к системе, должны быть
рассчитаны на давление 8,3 МПа (83 бар, 1200 фунтов
на кв. дюйм) и температуру 400°F (204°C), иметь
резистивный датчик температуры, а мощность этих
пистолетов не должна превышать 400 Вт.
a. Подключите выпускной патрубок шланга с
подогревом к впускному патрубку пистолета.
Оба патрубка должны быть предназначены
для жидкости. Затяните соединение с помощью
гаечного ключа диаметром 20,63 мм
(11/16 дюйма). См. Р
ИС . 9.
b. При наличии пистолета Graco подключите
электрический разъем пистолета к
электрическому разъему шланга с подогревом.
См. Р
ИС . 9.
c.
При наличии пистолета стороннего
производителя подключите электрический
разъем пистолета к жгуту-переходнику 16T916
или 16T917, а затем подключите разъем
жгута-переходника к разъему шланга с
подогревом. Инструкции по определению
кабеля-переходника, который следует
использовать совместно с применяемым вами
клапаном, см. в разделе Кабели-переходники
для пистолетов сторонних производителей,
стр. 78.
Для снижения риска возгорания и взрыва
используйте совместно с системой InvisiPac шланги
с подогревом, произведенные только компанией
Graco. Применение шлангов сторонних
производителей влечет за собой нарушение
стандартов контролирующих организаций.

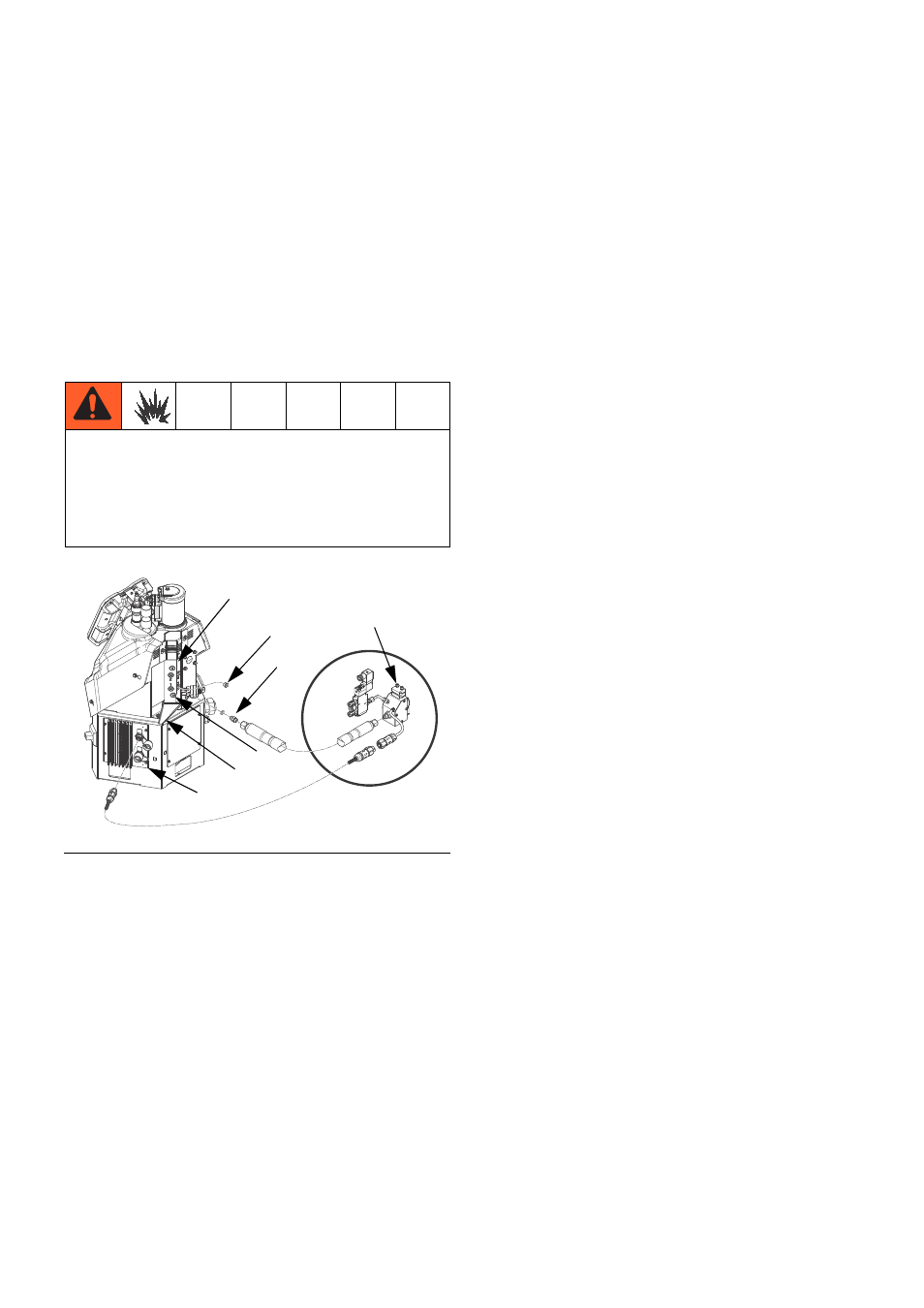

Р ИС . 9
ti21132a
W2
N
247
68
AA
Пистолет
W1
