Ремонт
332378B 49
12. Откройте впускной шаровой клапан системы для
воздуха.
13. Переведите главный выключатель питания в
положение ON ("Вкл.").
Замена датчика температуры ленточного
нагревателя
Разборка (см. Р ИС . 34).
1. Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
2. Переведите главный выключатель питания
в положение OFF ("Выкл.").
3. Отключите кабель от ADM и снимите кожух.
4. Отсоедините трубку (36) для воздуха от клапана
снятия давления. Вытяните трубку для воздуха из
металлического кожуха (27).
5. Снимите гайки (3) и металлический кожух (27).
6. Снимите тканевый изолятор (53) расплавителя.
7. Ослабьте винт (AA) и снимите датчик (125).
8. Снимите дверцу (10) доступа к электрическому
блоку.
9. Отключите кабель датчика температуры от разъема
MZLP J5. См. Р
ИС . 34.
ПРИМЕЧАНИЕ. В этом разъеме предусмотрены также
провода реле перегрева.
10. Отключите проводные разъемы от реле (251)
перегрева. См. Р ИС . 35, стр. 50.
11. Вытяните кабель из электрического блока
и выбросьте датчик (125) и провода.
Сборка (см. Р ИС . 34).
1. Пропустите новый жгут проводов через
прокладку (63) в верхней части электрического
блока.
2. Подключите проводные разъемы к реле (251)
перегрева. См. Р
ИС . 35, стр. 50.
3. Установите датчик (125) температуры ленточного
нагревателя в расплавитель.
4. Затяните винт (AA).
ПРИМЕЧАНИЕ. Винт должен слегка надавливать на
датчик температуры для его фиксации. Датчик не
должен сгибаться.
5. Подключите новый жгут к разъему MZLP J5.
6. Установите дверцу (10) доступа к электрическому
блоку. См. Р
ИС . 33, стр. 48.
7. Установите тканевый изолятор (53) расплавителя.
8. С помощью гаек (3) установите металлический
кожух (27).
9. Вставьте трубку для воздуха для клапана снятия
давления в металлический кожух, а затем
прикрепите эту трубку к клапану снятия давления.
10. Протолкните кабель ADM через кожух, установите
кожух на место и подключите кабель к ADM.
11. Переведите главный выключатель питания
в положение ON ("Вкл.").
12. Откройте впускной шаровой клапан системы для
воздуха.

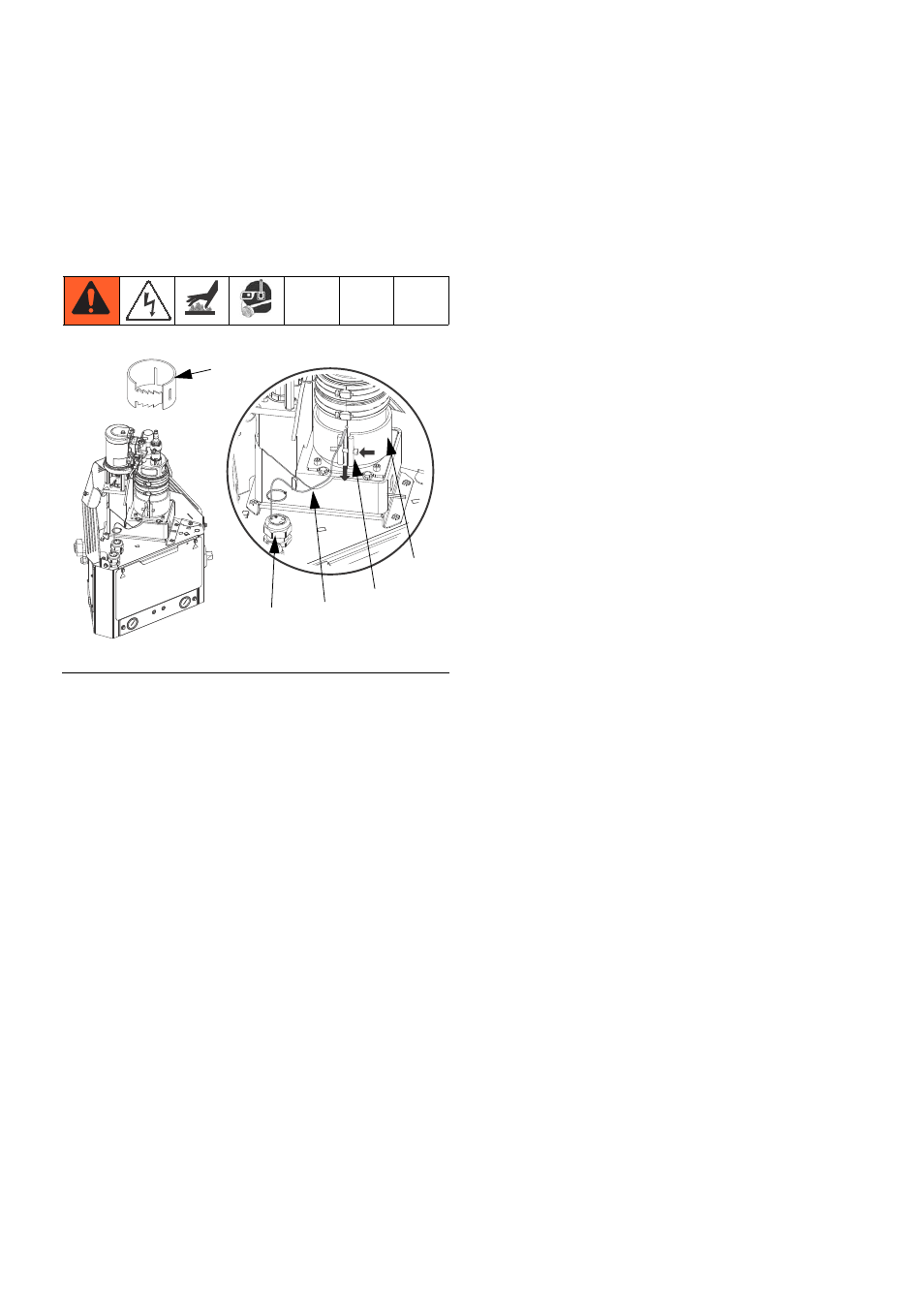

Р ИС . 34
ti20762a
AA
125
53
40
CC
