Вспомогательные приспособления
78
332378B

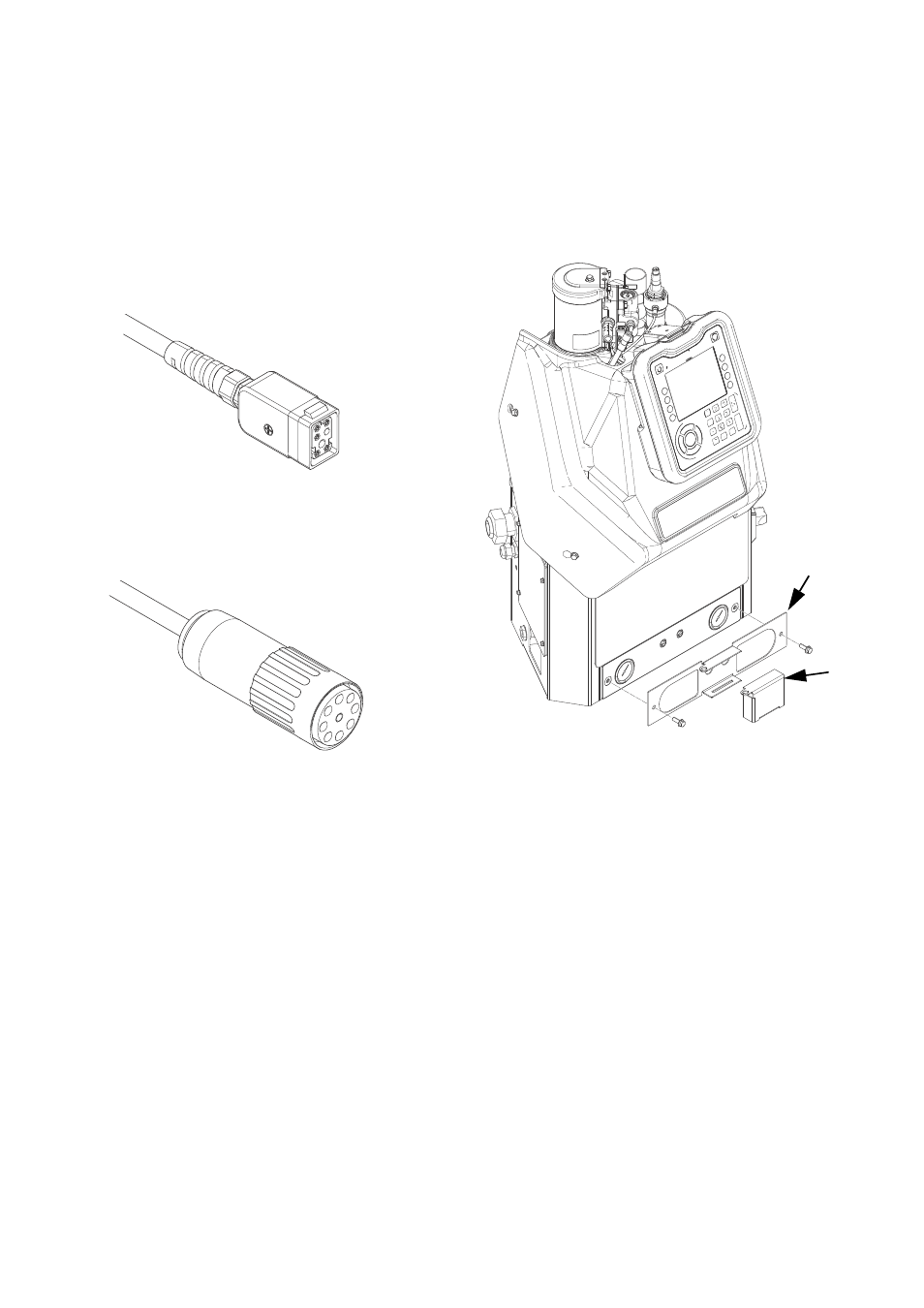

Кабели-переходники для
пистолетов сторонних
производителей
16T916: для подключения к пистолетам сторонних
производителей с прямоугольными 6-контактными
разъемами.
16T917: для подключения к пистолетам сторонних
производителей с круглыми 9-контактными разъемами.
Установка кабелей-переходников для
пистолетов сторонних производителей
См. раздел Подключение компонентов, стр. 12.
Блокиратор регулировки потока
воздуха, 24R084
Панель позволяет блокировать доступ к винтам
регулировки потока воздуха.
Установка блокиратора регулировки
потока воздуха
1.
Выкрутите винты из панели элементов управления
потоком воздуха.
2.
Установите панель (801) с помощью винтов.
3.
Вставьте кронштейн (802) в панель (801) до щелчка.
4.
Вставьте блокиратор в отверстие в панели
и кронштейне, чтобы заблокировать доступ
к элементам управления потоком воздуха.
Блокиратор в комплект не входит.
ti21128a
ti21129a
Справ.
№
Арт. №
Описание
Кол-
во
801
---
ПАНЕЛЬ блокировки элементов
управления потоком воздуха
1
802
---
КРОНШТЕЙН для блокировки
элементов управления потоком
воздуха
1
ПРИМЕЧАНИЕ. Винты являются составляющими
базовой системы и не входят в этот комплект.
801
802
ti20984a
