Инструкция по эксплуатации Graco InvisiPac HM25
Страница 54
Ремонт
54
332378B
3.
Ослабьте контргайку датчика заполнения и
извлеките датчик (20) заполнения из колпачка
(62) заполнения.
Сборка (см. Р
1.
Вкрутите новый датчик (20) заполнения в колпачок
(62) заполнения. Следует вкрутить датчик до дна
колпачка заполнения, а затем выкрутить его на
1/2 оборота.
2.
Затяните контргайку на датчике (20) заполнения.
3.
Подключите кабель датчика заполнения к новому
датчику (20) заполнения.
Замена колпачка заполнения
1.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
2.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
3.
Отключите кабель от ADM и снимите кожух.
4.
Ослабьте зажим для шланга на кронштейне (528)
для пневматического двигателя и снимите узел
воронки.
5.
Ослабьте контргайку датчика заполнения и
извлеките датчик (20) из колпачка (62) заполнения.
6.
Отсоедините трубопровод (35) для воздуха от
колпачка (62) заполнения.
7.
Ослабьте верхний зажим (13) на резиновом корпусе,
а затем снимите колпачок (62) заполнения.
Сборка (см. Р
1.
Поместите новый колпачок заполнения на
расплавитель. Расположите впускное отверстие
воронки на одной линии с кронштейном.
2.
Вставьте воронку в кронштейн (528) для
пневматического двигателя и затяните зажим для
воронки.
3.
Затяните зажим (13) на резиновом корпусе, чтобы
зафиксировать колпачок заполнения.
4.
Подсоедините трубопровод (35) для воздуха
к колпачку (62) заполнения.
5.
Вкрутите датчик (20) заполнения в колпачок (62)
заполнения. Следует вкрутить датчик до дна
колпачка заполнения, а затем выкрутить его на
1/2 оборота.
6.
Затяните контргайку на датчике (20) заполнения.
Замена ADM
1.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
2.
Отключите кабель (CC) от разъема на нижней
части ADM (30). См. Р
3.
Снимите ADM с кронштейна (58).

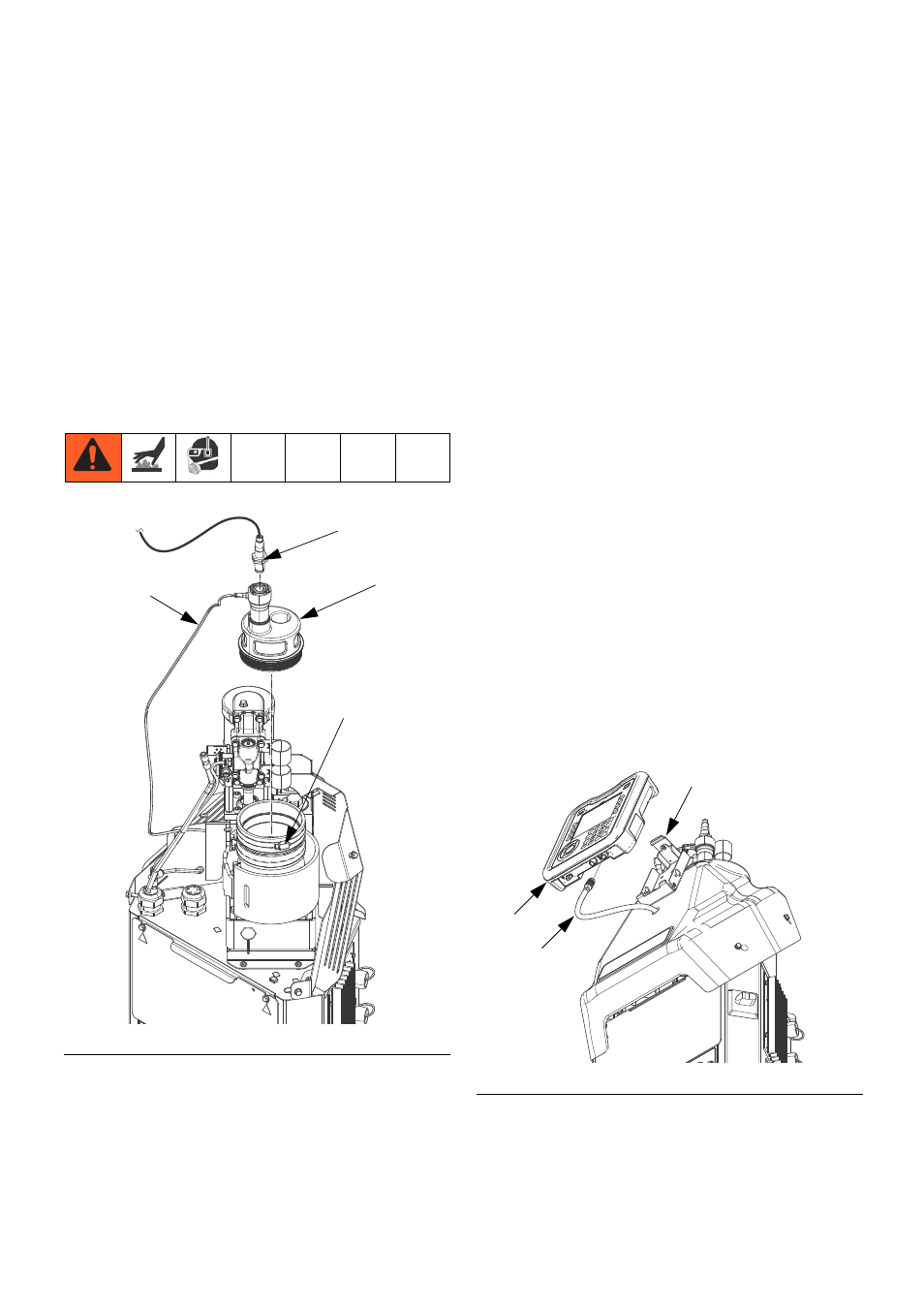

Р
ИС
. 42
ti20760a
20
62
13
35
Р
ИС
. 43
ti20763a
CC
30
58
