Настройка
332378B
15
d.
Повторите процедуру для подключения
остальных пистолетов, если они имеются.
15. При необходимости настройте контроллер для
клапанов, который будет управлять открытием
и закрытием пистолета. См. руководство по
эксплуатации пистолета.
ПРИМЕЧАНИЕ. Система контролирует только
нагревание пистолета. Для открытия и закрытия
пистолетов следует установить отдельный контроллер.
16. Установите стравливающий шаровой клапан на
охватывающий впускной патрубок (J) системы
для воздуха диаметром 1/4 NPT. См. Р
. 10.
ПРИМЕЧАНИЕ. Вы можете приобрести комплект
24R707. В этот комплект входят стравливающий
шаровой клапан, воздушный фильтр и фитинги,
необходимые для подключения к системе трубопровода
для воздуха диаметром 9,53 мм (3/8 дюйма).
ПРИМЕЧАНИЕ. В системе должен присутствовать
шаровой клапан стравливающего типа, который, будучи
закрытым, стравливает давление в нисходящем
направлении. В противном случае при каждом снятии
давления от системы понадобится отключать источник
воздуха.
17. Если для эксплуатации пистолета (пистолетов)
будет использоваться тот же воздух, установите
тройник на трубопроводе для воздуха перед
шаровым клапаном. Между шаровым клапаном и
системой не должно быть никаких предметов.
Требования к давлению воздуха в пистолетах см.
в руководстве по эксплуатации пистолета.
18. Закройте шаровой клапан.
19. Установите на впускной патрубок шарового клапана
воздушный фильтр, минимальная скорость потока
через который составляет 25 стандартных куб.
футов/мин. См. Р
. 10.
ПРИМЕЧАНИЕ. Вы можете приобрести комплект
24R707. В этот комплект входят стравливающий
шаровой клапан, воздушный фильтр и фитинги,
необходимые для подключения к системе трубопровода
для воздуха диаметром 9,53 мм (3/8 дюйма).
20. Подключите к воздушному фильтру трубопровод
для подачи воздуха, минимальный диаметр
которого составляет 9,53 мм (3/8 дюйма). См. Р
ПРИМЕЧАНИЕ. Давление подаваемого воздуха должно
составлять от 550 кПа (5,5 бар, 80 фунтов на кв. дюйм) до
690 кПа (6,9 бар, 100 фунтов на кв. дюйм). Рекомендуется
использовать давление 690 кПа (6,9 бар, 100 фунтов на
кв. дюйм).
21. Для блокировки доступа к параметрам давления
воздуха приобретите оборудование, описание
которого приводится в разделе Блокиратор
регулировки потока воздуха, 24R084.
Инструкции по установке см. на стр. 78.
22. Для установки сигнальной стойки, которая
сообщает об ошибках в системе с помощью
красного света, приобретите оборудование,
описание которого приводится в разделе Комплект
деталей сигнальной стойки, 24R226. Инструкции
по установке см. на стр. 82.
23. Для преобразования двухканальной системы в
четырехканальную приобретите оборудование,
описание которого приводится в разделе Комплект
деталей для преобразования системы
в четырехканальную, 24R237. Инструкции по
установке см. на стр. 84.
24. Установите колпачки электрических разъемов MZLP
на все неиспользуемые каналы.
Р
ИС

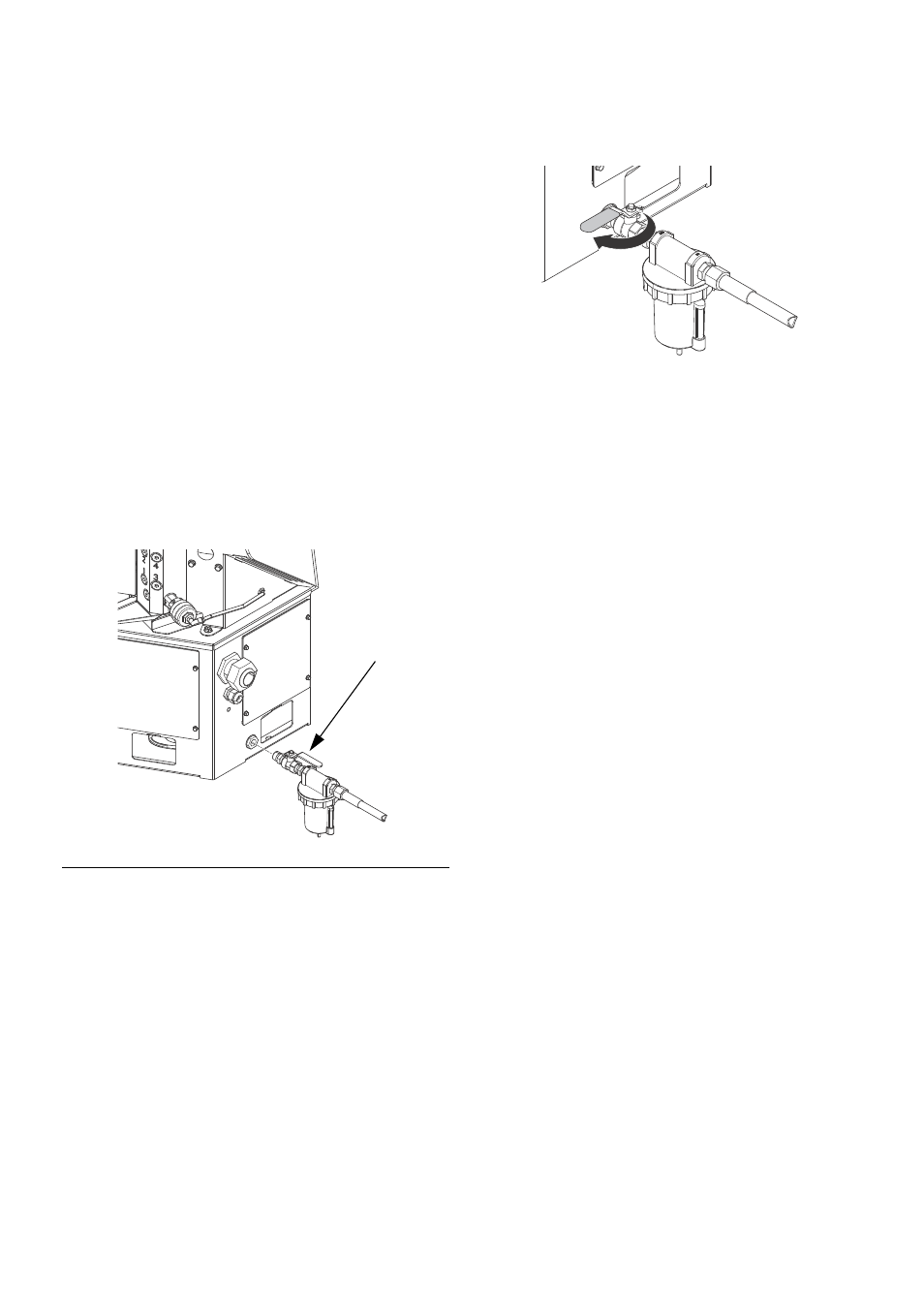

. 10
