Замена фильтра-воронки – Инструкция по эксплуатации Graco InvisiPac HM25
Страница 28
Техническое обслуживание
28
332378B
4.
Когда температура расплавителя достигнет нужного
значения, переведите главный выключатель питания
в положение OFF ("Выкл.").
5.
Отключите кабель от ADM, протолкните кабель через
пластмассовый кожух и снимите этот кожух с системы.
6.
Положите кусок картона под крышку (215) впускного
фильтра, чтобы направить жидкость в емкость для
отходов в том случае, если клей имеет жидкую форму.
7.
Снимите крышку (215) впускного фильтра с
помощью торцевого ключа диаметром 25,4 мм
(1 дюйм).
8.
Если клей имеет форму достаточно жидкого геля
для снятия впускного фильтра, выполните
следующие действия. Снимите сетку (213) фильтра
с помощью крючка для уплотнительных колец или
небольшого универсального гаечного ключа.
В противном случае выполните следующие
действия.
a.
Установите крышку (215) впускного фильтра.
b.
Установите кожух и ADM.
c.
Переведите главный выключатель питания в
положение ON ("Вкл.").
d.
Когда запуск программного обеспечения ADM
будет завершен, нажмите кнопку
, чтобы
включить нагреватели.
e.
Подождите, пока температура не поднимется на
11 °C (20 °F) по сравнению с прежним значением.
f.
Перейдите к выполнению действия 4.
9.
Вставьте новую сетку (213) в коллектор (201)
основания расплавителя.
10. Установите крышку (215) фильтра и затяните ее
с помощью торцевого ключа диаметром 25,4 мм
(1 дюйм).
11. Протолкните кабель ADM через пластмассовый
кожух (29) и установите кожух на систему.
Подключите кабель к ADM (30).
Замена фильтра-воронки
Разборка (см. Р
. 20).
1.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
2.
Ослабьте и извлеките два винта (705) для
крестообразной отвертки на боку воронки (706)
и снимите колпачок (701) с воронки.
Сборка (см. Р
1.
Установите колпачок (701) на воронку (706).
2.
Вкрутите два винта (705) для крестообразной
отвертки, чтобы зафиксировать колпачок на
основании воронки.
Р
ИС
. 19

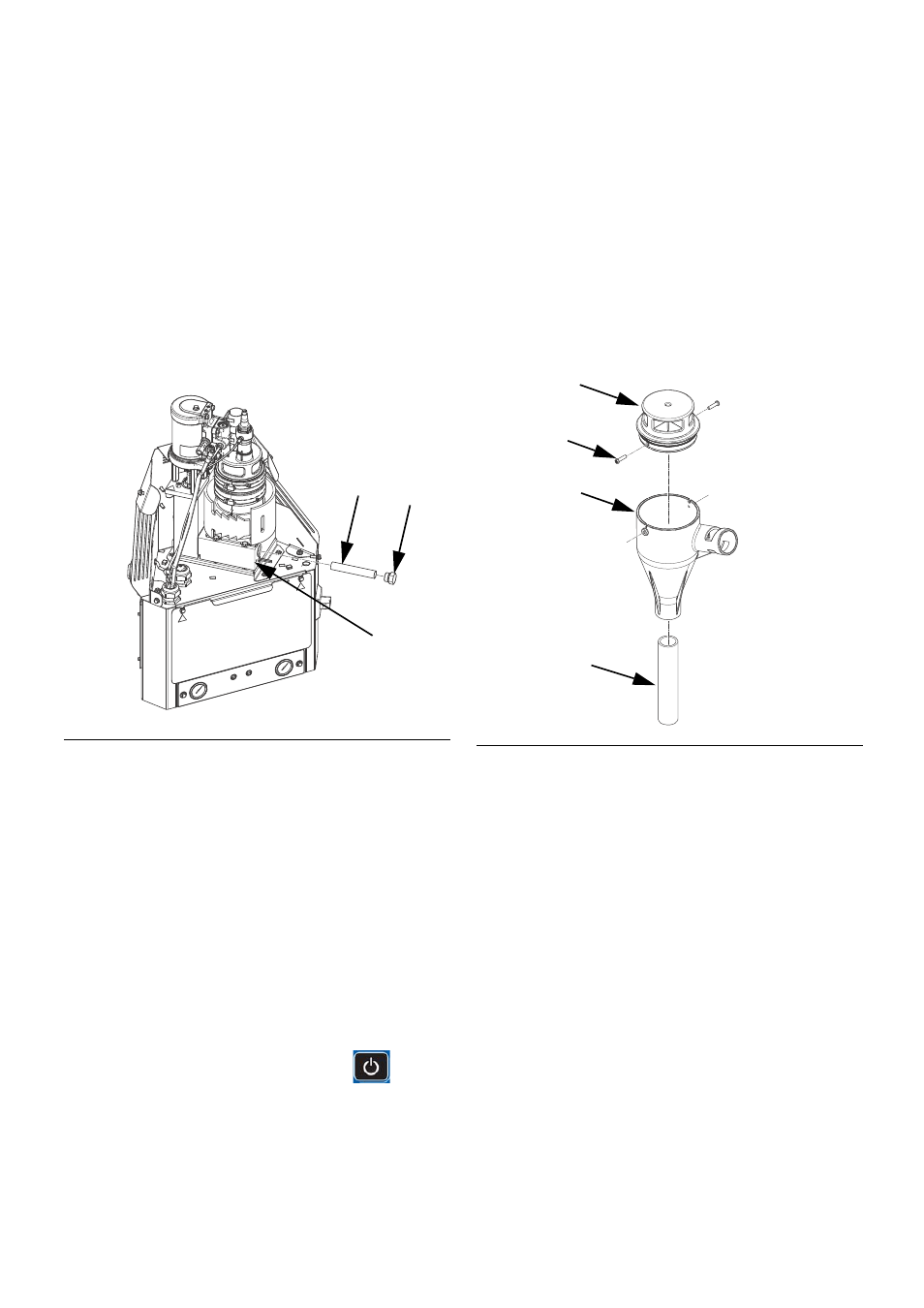

ti20909a
215
213
201
Р
ИС
. 20
701
706
707
ti20927a
705
