Инструкция по эксплуатации Graco InvisiPac HM25
Страница 58
Ремонт
58
332378B
1.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
2.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
3.
Отключите трубопровод (36) для воздуха от
клапана (245) снятия давления. Затем вытяните его из
металлического кожуха (27). См. Р
4.
Снимите три гайки (3), с помощью которых
зафиксирован металлический кожух (27). Затем
снимите металлический кожух (27).
5.
Отключите трубопровод для подачи воздуха от
пневматического двигателя (218).
6.
Снимите узел пневматического двигателя, выполнив
следующие действия.
a.
Опустите стопорное кольцо (239).
b.
Снимите установочный штифт (238).
c.
Выкрутите три винта (240).
7.
В случае замены поврежденного пневматического
двигателя на новый пневматический двигатель в
полном сборе нужно выполнить следующие действия.
a.
Выкрутите три винта (211), с помощью которых
стяжные стержни (220) пневматического
двигателя крепятся к опорной пластине (219).
b.
Снимите стяжные стержни (220)
с пневматического двигателя (218).
Установка пневматического двигателя
См. Р
. 48.
1.
В случае замены поврежденного пневматического
двигателя на новый пневматический двигатель в
полном сборе нужно выполнить следующие действия.
a.
Установите стяжные стержни (220) на
пневматический двигатель (218).
b.
Установите три винта (211), с помощью которых
стяжные стержни (220) пневматического
двигателя крепятся к опорной пластине (219).
2.
Подключите узел пневматического двигателя
к системе, выполнив следующие действия.
a.
Используя три винта (240), прикрепите узел
пневматического двигателя к системе.
b.
Установите установочный штифт (238).
c.
Установите стопорное кольцо (239)
на установочный штифт (238).
3.
С помощью четырех гаек (3) установите щит (27)
расплавителя.
4.
Подключите трубопровод для подачи воздуха
к пневматическому двигателю (218).
5.
Подсоедините трубку (36) для воздуха к клапану (245)
снятия давления. См. Р
Замена поршневого уплотнительного кольца
пневматического двигателя
Разборка (см. Р
1.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
2.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
3.
Выполните процедуру, описание которой приводится
в разделе Снятие пневматического двигателя,
page 57.
4.
Выкрутите четыре винта (511) с помощью торцевого
ключа диаметром 10 мм, чтобы снять узел (520)
воздушного коллектора. См. Р
5.
С помощью торцевого ключа диаметром 13 мм
снимите два болта (512). Затем снимите верхнюю
крышку (510) пневматического двигателя.
6.
Снимите и выбросьте поршневое уплотнительное
кольцо (504) с поршня (519).
1.
Нанесите консистентную смазку на все уплотнения.
2.
Установите новое поршневое уплотнительное
кольцо (504) на поршень (519).

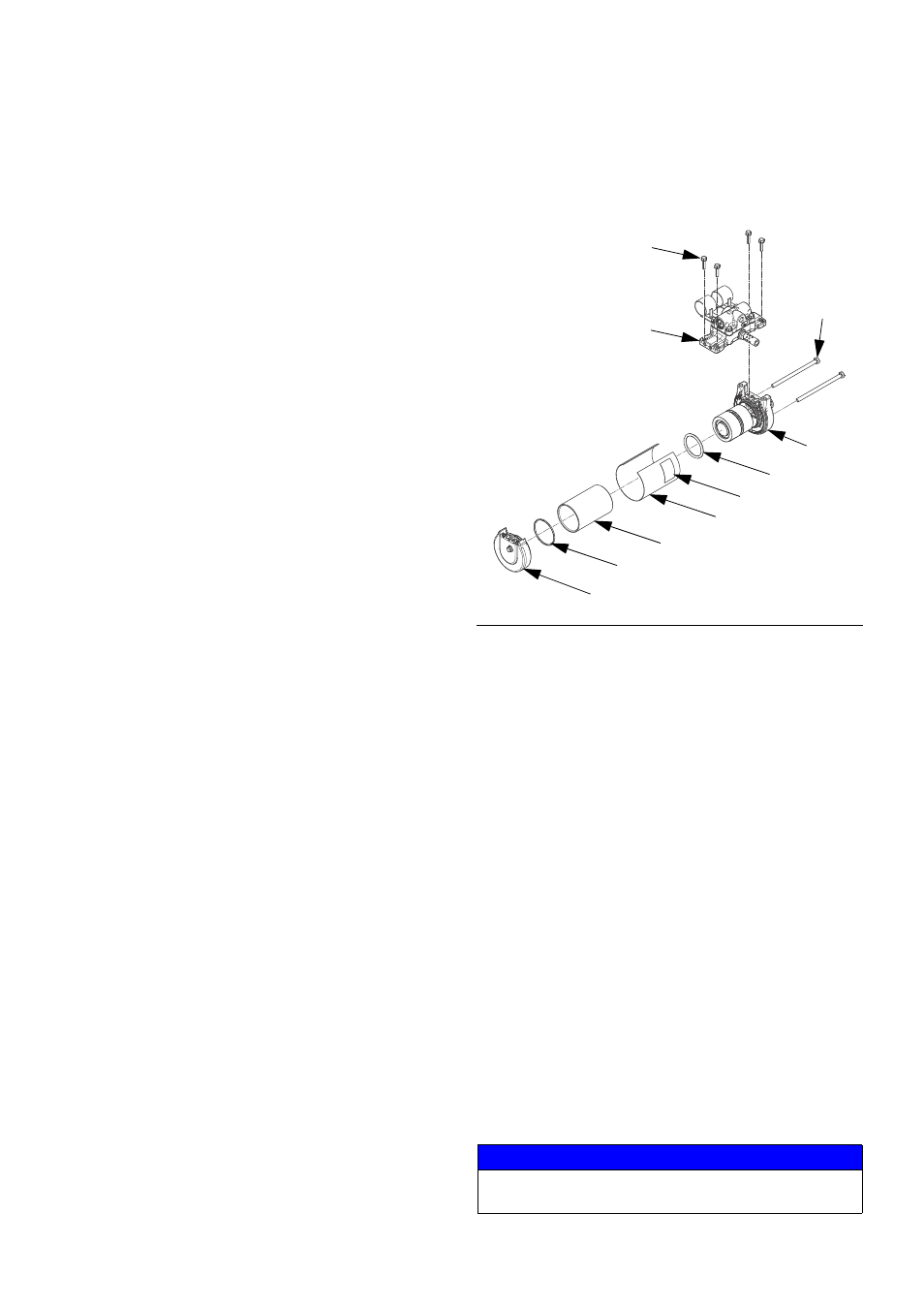

Р
ИС
. 49
УВЕДОМЛЕНИЕ
Во избежание повреждения уплотнений пневматический
двигатель следует собирать с осторожностью.
ti20766a
510
523
505
505
501
512
511
520
504
506
