Спецификация деталей
72
332378B

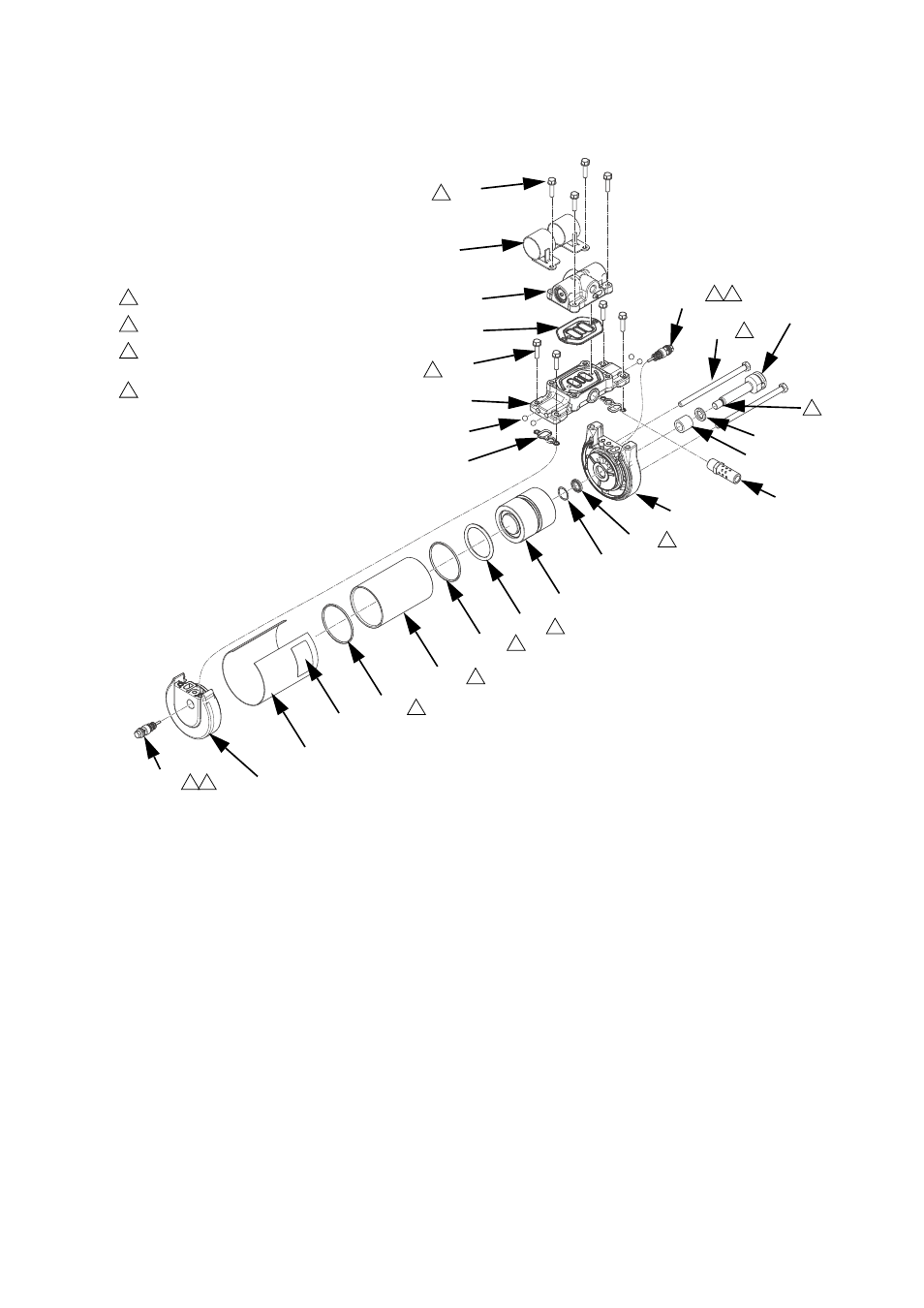

Пневматический двигатель, 24R025
Спецификация деталей 24R025
-
-- Не для продажи.
★ Компоненты, входящие в комплект деталей поршня
пневматического двигателя 24R705 (приобретается
отдельно).
◆ Компоненты, входящие в комплект уплотнений для
пневматического двигателя 24R706 (приобретается
отдельно).
† Компоненты, входящие в комплект деталей клапана
пневматического двигателя 24R026 (приобретается
отдельно).
511
Затяните с усилием 15–18 Н•м (11–13 футофунтов).
Нанесите водостойкую консистентную смазку.
Нанесите эпоксидный клей и затяните с усилием
47–54 Н•м (35–40 футофунтов).
Затяните с усилием 10,7–11,9 Н•м
(95–105 дюймофунтов).
1
2
3
4
ti20903a
528
527
509
511
520
522
508
513
512
518
507
503
515
501
507
517
519
504
502
502
505
510
513
506
523
4
4
2 4
2 4
2
3
2
2
2
2
1
Справ.
№
Арт. №
Описание
Кол-
во
501
---
КРЫШКА нижняя, 63,5 мм (2,5 дюйма)
1
502
◆ 108993
КОЛЬЦО уплотнительное
2
503
---
ПОДШИПНИК, 14,29 мм (9/16 дюйма)
1
504
★◆ ---
КОЛЬЦО уплотнительное,
фторсодержащий эластомер
1
505
15M289
ЦИЛИНДР двигателя, 63,5 мм
(2,5 дюйма)
1
506
---
КРЫШКА пневматического двигателя
1
507
◆ ---
УПЛОТНЕНИЕ П-образное,
фторсодержащий эластомер
2
508
◆ ---
ПРОКЛАДКА маленькая для крышки
2
509†
◆ ---
УПЛОТНЕНИЕ воздушного клапана
коллектора
1
510
15M291
КРЫШКА двигателя, 63,5 мм
(2,5 дюйма)
1
511†
---
ВИНТ самонарезающий, M6 x 25
8
512
15M314
ВИНТ с головкой
2
513
24R027
КЛАПАН регулировочный
2
515
15M213
ГЛУШИТЕЛЬ, 3/8
1
516
---
СМАЗКА консистентная водостойкая
1
517
◆ ---
КОЛЬЦО стопорное
1
518
★ ---
ШТОК пневматического двигателя,
63,5 мм (2,5 дюйма)
1
519
★ ---
ПОРШЕНЬ пневматического двигателя,
63,5 мм (2,5 дюйма)
1
520
---
КОЛЛЕКТОР средний короткий
1
521
★◆ ---
КЛЕЙ
1
522
105444
ШАРИК, 7,62 мм (0,3 дюйма)
4
523
---
НАКЛЕЙКА идентификационная
1
527†
24R026
КЛАПАН воздушный маленький
1
528
---
КРОНШТЕЙН для впускного узла
подачи
1
Справ.
№
Арт. №
Описание
Кол-
во
