Сведения о компонентах системы
10
332378B

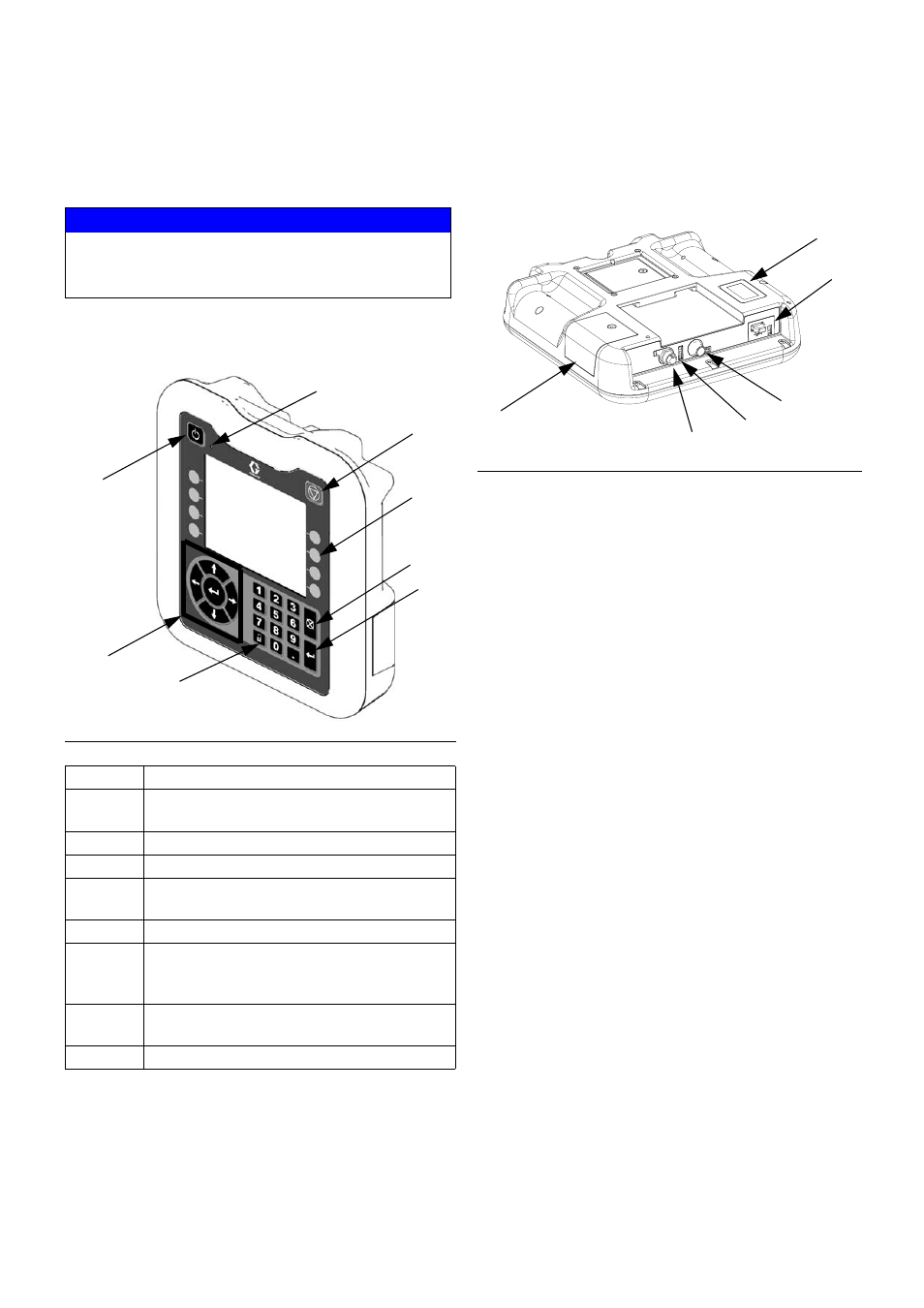

Расширенный модуль дисплея (ADM)
Интерфейс пользователя
ПРИМЕЧАНИЕ. Подробные сведения об эксплуатации
ADM см. в разделе Приложение A. ADM, стр. 87.
Обозначения.
BK Идентификационная наклейка с артикульным номером
BL
Интерфейс USB
BM Разъем кабеля CAN (для подключения источника питания
и передачи данных)
BN Светодиодные индикаторы статуса модуля
BP
(Не используется)
BR Панель доступа к токену программного обеспечения
УВЕДОМЛЕНИЕ
Во избежание повреждения сенсорных клавиш не
нажимайте их ногтями или острыми предметами,
такими как ручки и пластиковые карты.
Р
ИС
. 4
Клавиша Функция
BA
Включение и выключение нагревательной
системы и насоса
BB
Светодиодный индикатор статуса системы
BC
Остановка всех процессов в системе
BD
Определяется значком, расположенным
рядом с функциональной клавишей
BE
Прекращение выполняемой операции
BF
Подтверждение изменений, принятие
сообщений об ошибках, выбор элементов,
переключение выбранных элементов
BG
Переход из меню Operation ("Эксплуатация")
в меню Setup ("Настройка") и обратно
BH
Переход внутри меню или в другое меню.
TI12362a1
BA
BB
BC
BE
BH
BG
BF
BD
Р
ИС
. 5
BR
BK
BL
BP
BN
BM
