Ремонт
56
332378B
4.
Снимите две гайки (403a), с помощью которых
зафиксирован манометр (403). Затем снимите
кронштейн (403c).
5.
Поднесите маленький разводной ключ к латунной
части манометра и снимите фитинг (403b) для
воздуха с помощью второго маленького разводного
ключа.
6.
Снимите манометр с панели.
Сборка (см. Р
1.
Вставьте новый манометр в панель и установите
кронштейн на манометр с задней стороны. Вручную
установите фитинг для воздуха на манометр, но не
затягивайте фитинг.
2.
Установите кронштейн (403c) и затяните две
гайки (403a) вручную.
3.
Поднесите маленький разводной ключ к латунной
части манометра и затяните фитинг (403b) для
воздуха с помощью второго маленького разводного
ключа.
4.
Поверните манометр желаемым образом и затяните
две гайки (403a), чтобы зафиксировать
манометр (403).
5.
Установите узел (9) элементов управления потоком
воздуха на место и с помощью двух винтов (8)
прикрепите его к электрическому блоку.
Пневматический двигатель

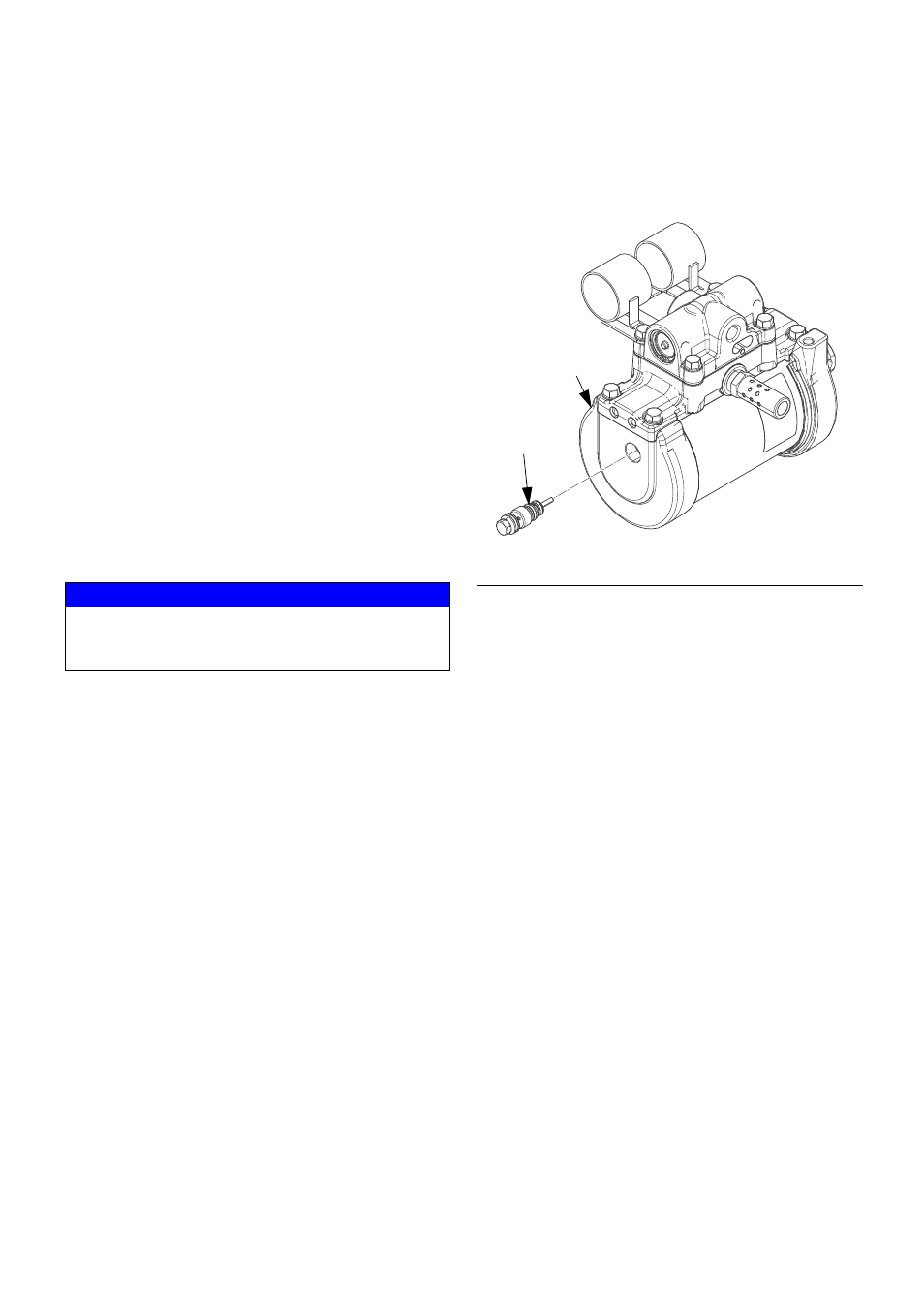

Замена регулировочного клапана
1.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
2.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
3.
С помощью торцевого ключа диаметром 10 мм
снимите регулировочный клапан (513) с
пневматического двигателя (218).
4.
Нанесите на оборудование консистентную смазку
и установите новый регулировочный клапан (513)
пневматического двигателя.
5.
Затяните регулировочный клапан с усилием
10,7–11,9 Н•м (95–105 дюймофунтов).
УВЕДОМЛЕНИЕ
При выполнении следующего действия не следует
перетягивать две гайки (403a). В результате
перетягивания манометр может сломаться.
Р
ИС
. 46
ti20767a
513
218
