Инструкция по эксплуатации Graco InvisiPac HM25
Страница 43
Ремонт
332378B
43
c.
Установите поршневой клапан (222) на
поршневой шток (223). Затяните с усилием
33–41 Н•м (24–30 футофунтов).
2.

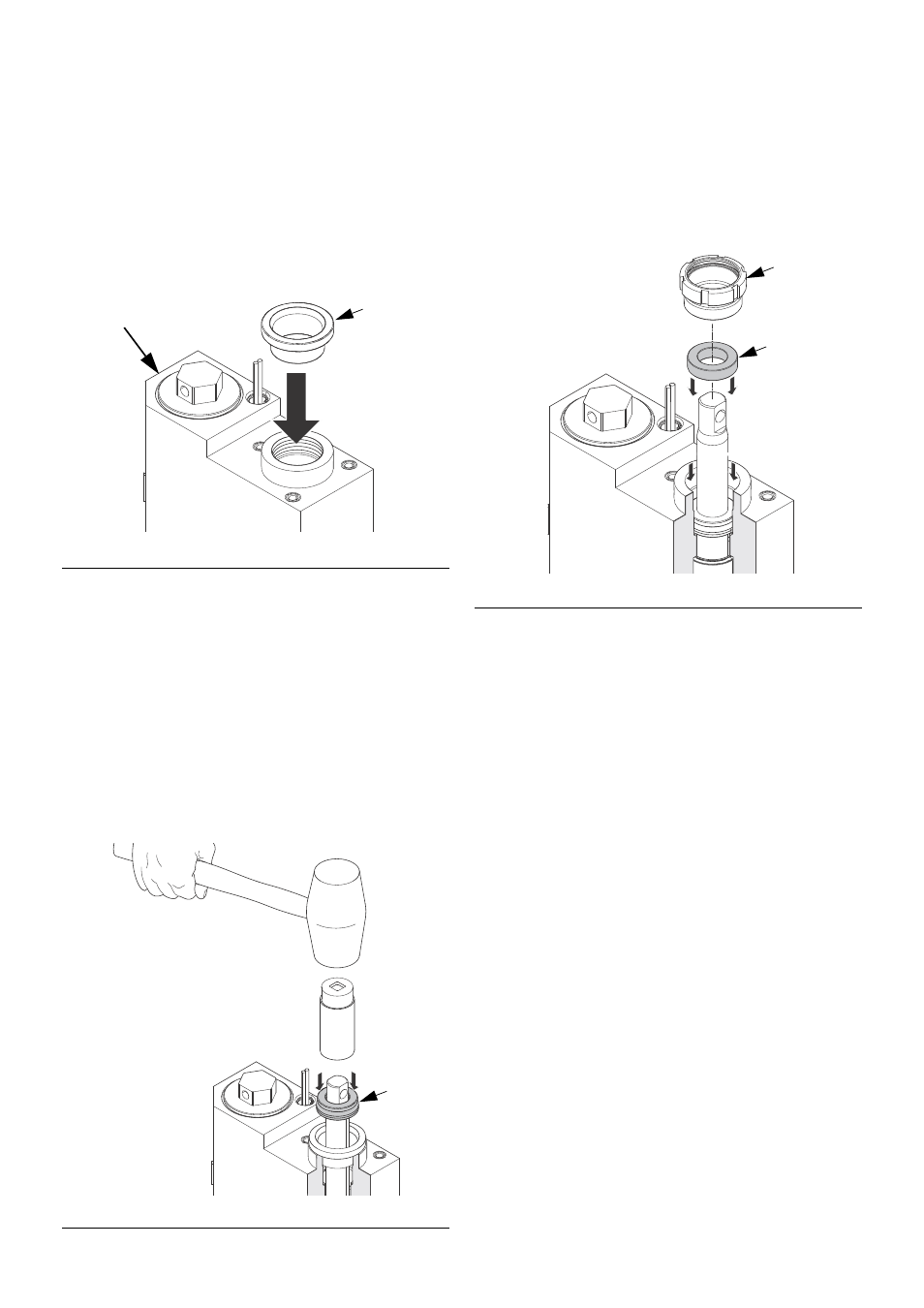

Для защиты уплотнений от острых резьбовых
соединений поместите инструмент для установки
уплотнений 15B661 в щелевое отверстие. См. Р
3.
Вставьте узел поршневого штока (223) в выпускной
коллектор (203) расплавителя.
4.
Нанесите консистентную смазку на щелевое
П-образное уплотнение (234) и установите это
уплотнение на поршневой шток (223) кромками вниз.
5.
Поднесите удлиненный торцевой ключ диаметром
22,23 мм (7/8 дюйма) или отвертку диаметром
9,53 мм (3/8 дюйма) к верхней части поршневого
штока (223) и, пользуясь резиновым молотком,
осторожно постучите по щелевому П-образному
уплотнению (234), чтобы установить его на место.
См. Р
6.
Установите щелевой подшипник (233) на
поршневой шток (223). Установите на место
щелевой подшипник (233) и щелевое П-образное
уплотнение с помощью торцевого ключа и
резинового молотка.
7.
Извлеките инструмент для установки уплотнений.
8.
Установите стопорную гайку (235). См. Р
. 25.
9.
Установите узел пневматического двигателя,
выполнив следующие действия (см. Р
a.
Установите три винта (240).
b.
Установите установочный штифт (238). При этом
стопорное кольцо должно располагаться вокруг
поршневого штока.
c.
Установите стопорное кольцо (239) на
установочный штифт.
10. С помощью гаек (3) установите щит (27)
расплавителя.
11. Подсоедините трубопроводы к клапану снятия
давления и пневматическому двигателю.
12. Установите пластмассовый кожух (27).
Р
ИС
. 25
Р
ИС
. 26
ti20877a
15B661
203
ti21047a
234
Р
ИС
. 27
ti21144a
233
235
