Вспомогательные приспособления
332378B
79

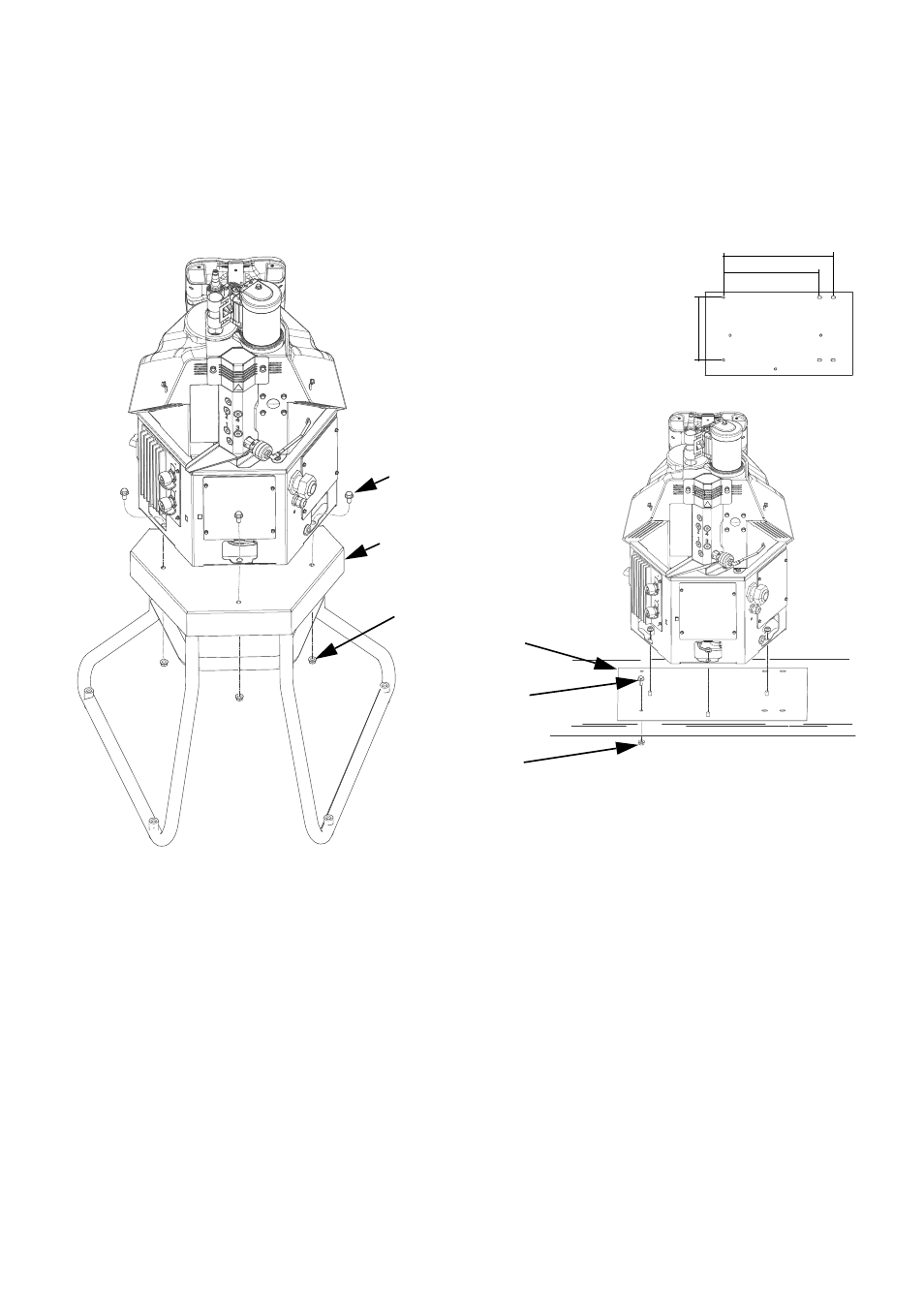

Стойка для системы, 24R088
Эта стойка используется для монтажа системы на уровне
глаз. Если система установлена на стойке, ADM
находится на 1,14 м (45 дюймов) выше низшей точки
стойки.
Установка стойки для системы
1.
Установите стойку (1001) в желаемом месте.
2.
Зафиксируйте стойку с помощью болтов
и отверстий для этих болтов.
3.
Установите систему на стойку.
4.
Прикрепите систему к стойке с помощью винтов
и гаек.
Переходная пластина, 24R083
Эта переходная пластина предназначена для установки
InvisiPac взамен имеющейся системы подачи
клея-расплава.
Установка переходной пластины
1.
Снимите старую систему подачи клея-расплава.
2.
С помощью шести винтов (1102) и шести гаек (1103)
закрепите переходную пластину (1101) посредством
отверстий, оставшихся от старой системы.
3.
Выровняйте систему InvisiPac в соответствии
с расположением болтов на переходной
пластине (1101). Поместите систему на переходную
пластину (1101).
4.
С помощью трех оставшихся гаек (1103) прикрепите
систему InvisiPac к переходной пластине (1101).
Справ.
№
Арт. №
Описание
Кол-
во
1001
---
СТОЙКА
1
1002
112395
ВИНТ с фланцевой головкой
3
1003
112958
ГАЙКА с фланцем шестигранная
3
1001
1003
ti20985a
1002
Справ.
№
Арт. №
Описание
Кол-
во
1101
---
ПЛАСТИНА переходная
1
1102
112395
ВИНТ с фланцевой головкой
6
1103
112958
ГАЙКА с фланцем шестигранная
9
1101
1102
1103
ti20986a
A
C
B
Размеры отверстий для болтов
A
254 мм (9,8 дюйма)
B
377,0–385,0 мм
(14,843–15,157 дюйма)
C
431,9–439,9 мм
(17,003–17,317 дюйма)
