Ремонт
332378B 55
4. Установите новый ADM на кронштейн.
5. Подключите кабель к разъему на нижней части нового
ADM.
ПРИМЕЧАНИЕ. ADM может потребоваться обновленное
программное обеспечение. См. раздел Процедура
обновления программного обеспечения, стр. 60.
Элементы управления потоком
воздуха
Замена электромагнитных клапанов элементов
управления потоком воздуха
ПРИМЕЧАНИЕ. Для замены электромагнитных клапанов
элементов управления потоком воздуха систему необходимо
наклонить назад, что позволит получить доступ к деталям под
электрическим блоком.
Разборка (см. Р ИС . 44).
1. Переведите главный выключатель питания в положение
OFF ("Выкл.").
2. Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
3. Снимите переднюю панель (10) доступа с электрического
блока (1).
4. Выкрутите два винта (8) с помощью торцевого ключа
диаметром 9,53 мм (3/8 дюйма).
5. Запомните, где располагается каждое соединение
трубопровода для воздуха.
6. Проденьте руки в отверстия (FF) для доступа (см. Р ИС . 44)
на дне электрического блока и отключите трубопроводы
для воздуха от электромагнитных клапанов (402)
элементов управления потоком воздуха.
7. Отключите кабель электромагнитных клапанов элементов
управления потоком воздуха от разъема дочерней платы
MZLP J13. Вытяните провод из электрического блока.
8. Выкрутите два винта (405), с помощью которых
электромагнитные клапаны (402) крепятся к узлу (9)
элементов управления потоком воздуха. Затем снимите
электромагнитные клапаны элементов управления
потоком воздуха.
Сборка (см. Р ИС . 44).
1. С помощью двух винтов (405) прикрепите новые
электромагнитные клапаны (402) к узлу (409)
элементов управления потоком воздуха.
2. Протолкните новый кабель электромагнитных клапанов
в электрический блок и подключите кабель к разъему
дочерней платы MZLP J13.
3. Проденьте руки в отверстия (FF) для доступа (см. Р ИС . 44)
на дне электрического блока и подключите трубопроводы
для воздуха к электромагнитным клапанам (402)
элементов управления потоком воздуха.
4. Установите узел (9) элементов управления потоком
воздуха на место и с помощью двух винтов (8) прикрепите
его к электрическому блоку (1).
5. Установите переднюю дверцу доступа к электрическому
блоку.
Замена манометра элементов управления потоком
воздуха
Разборка (см. Р ИС . 45).
1. Переведите главный выключатель питания в положение
OFF ("Выкл.").
2. Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
3. Выкрутите два винта (8) и извлеките узел (9) элементов
управления потоком воздуха из электрического блока (1),
чтобы получить доступ к манометрам с задней стороны.

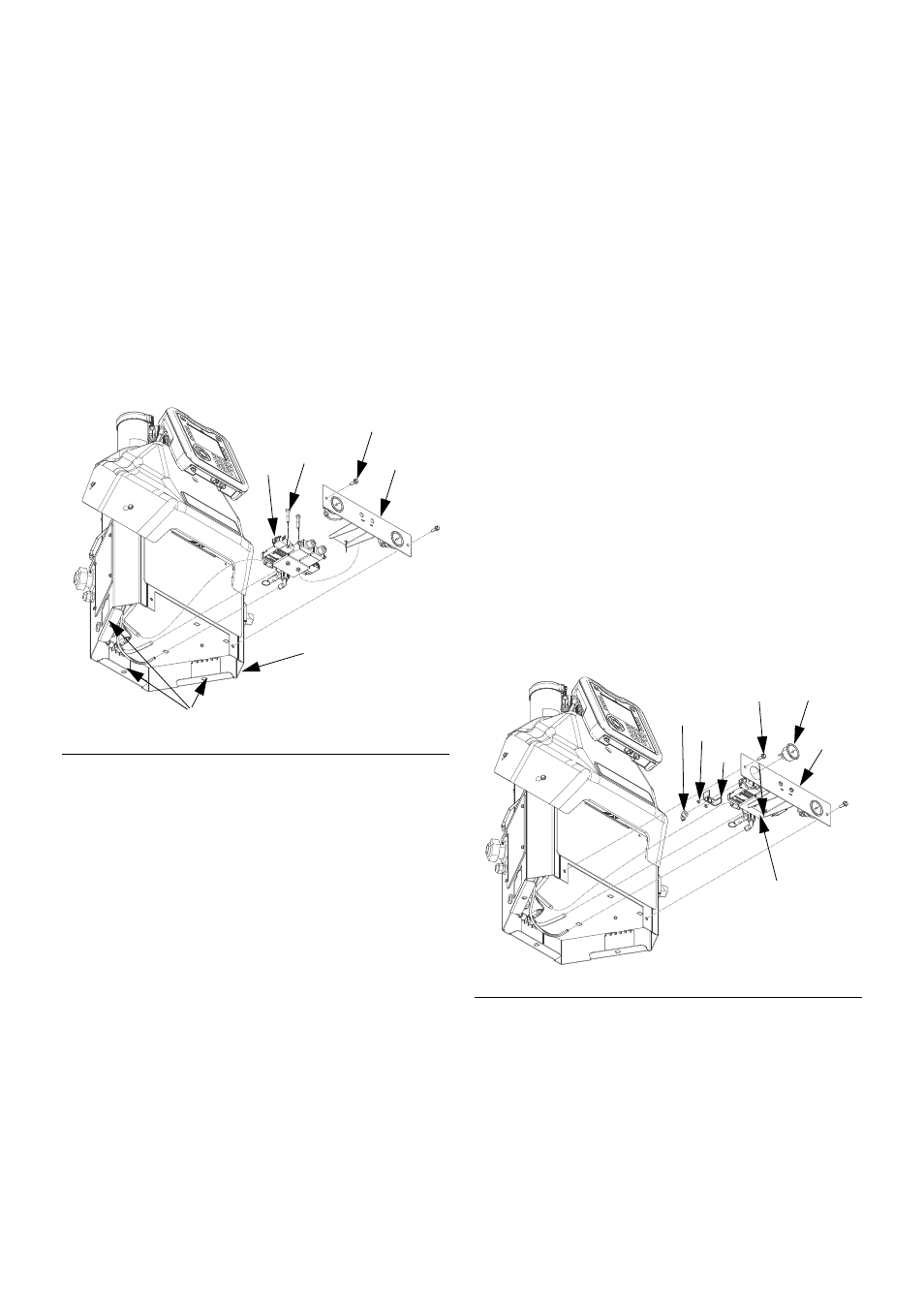

Р ИС . 44
ti20764a
8
9
1
405
402
FF
Р ИС . 45
ti20765a
403 8
9
403a
403b
402
403c
