Электрический блок – Инструкция по эксплуатации Graco InvisiPac HM25
Страница 68
Advertising
Спецификация деталей
68
332378B

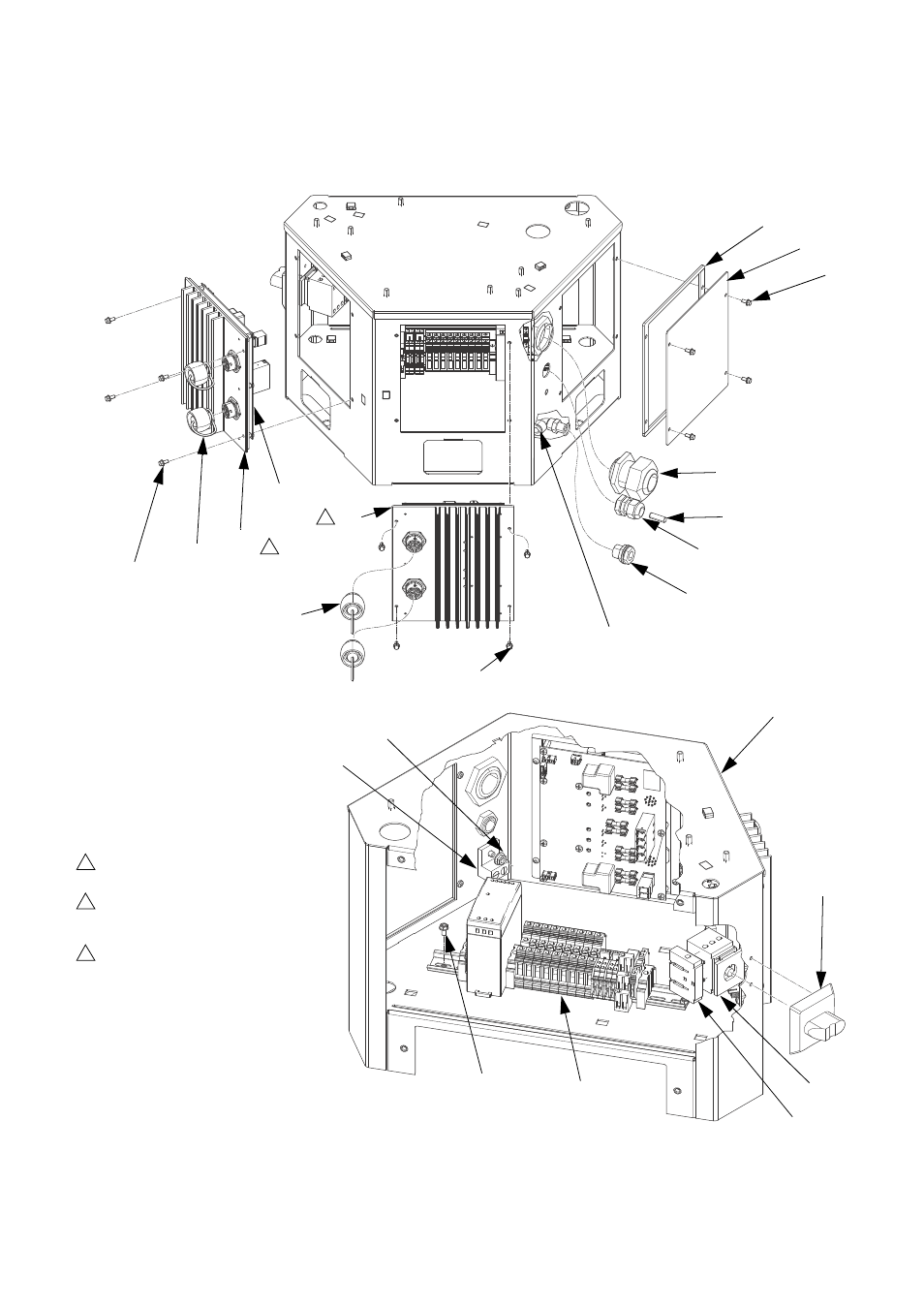

Электрический блок
Нанесите герметик на все резьбовые
нешарнирные трубные соединения.
Переведите поворотный
переключатель в положение 1
(на MZLP с дочерней платой).
Переведите поворотный
переключатель в положение 2
(на MZLP без дочерней платы).
1
2
3
114
112
113
119
116
114
113
118
114
106, 107
120
110
108
109
101
132
105
104
ti20736a
ti20735a
2
3
131
117
111
102
112a
