Спецификация деталей
74
332378B

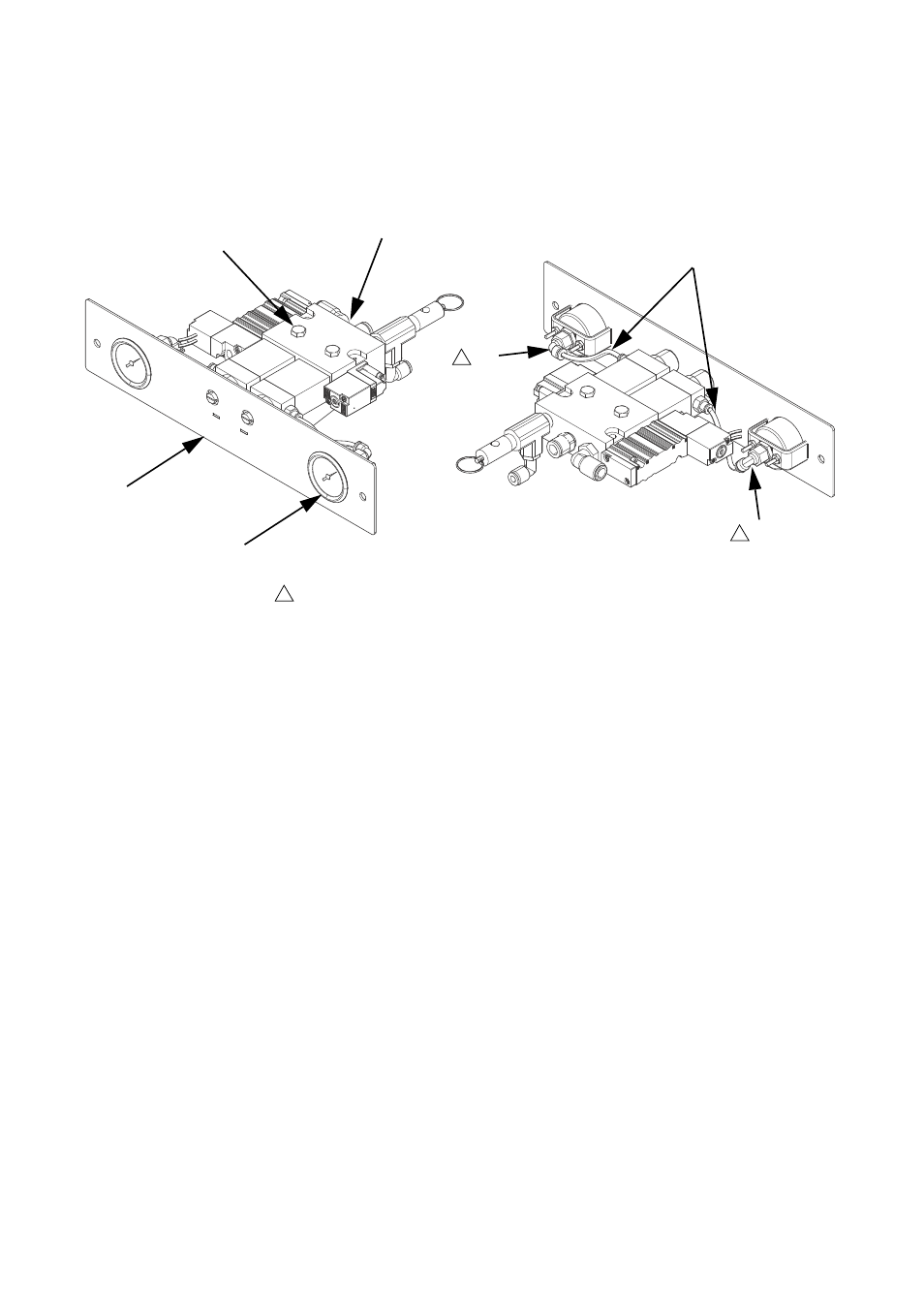

Узел элементов управления потоком воздуха
Спецификация деталей узла элементов управления
потоком воздуха
--- Не для продажи.
Нанесите герметик на все резьбовые нешарнирные трубные соединения.
1
405
403
401
402
406
404
404
ti20737a
1
1
Справ.
№
Арт. №
Описание
Кол-
во
401
---
ПАНЕЛЬ элементов
управления потоком воздуха
1
402
24R029
КОНТРОЛЛЕР потока воздуха,
вакуум-пересасывающего
устройства и насоса
1
403
15T500
МАНОМЕТР воздушный для
монтажа на панели, 1/8 npt
2
404
15T498
ФИТИНГ шарнирный,
90 градусов, трубка 3,97 мм
(5/32 дюйма) x внутренняя
резьба 1/8 npt
2
405
100058
ВИНТ с шестигранной
головкой
2
406
054753
ТРУБА круглая черная,
полиамид
2
