Ремонт
46
332378B
Расплавитель
Снятие узла расплавителя
ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнять
только в случае замены деталей, в ходе которой
требуется доступ к нижней части узла расплавителя.
1.
Выполните процедуру, описание которой
приводится в разделе Слив жидкости из системы,
стр. 24. Затем подождите, пока система не остынет.
2.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха.
3.
Переведите главный выключатель питания в
положение OFF ("Выкл.").
4.
Отключите все шланги с подогревом от выпускного
коллектора (203) расплавителя.
5.
Отключите кабель от ADM (30), сдвиньте вперед
кожух (29) и снимите его с системы.
6.
Выкрутите винты (8) и снимите переднюю дверцу
(10) доступа к электрическому блоку.
7.
Отсоедините трубку (36) для воздуха от клапана (245)
снятия давления. Вытяните трубку для воздуха из
металлического кожуха (27).
8.
Снимите гайки (3) с заднего металлического
кожуха (27), а затем снимите кожух.
9.
Ослабьте зажим для шланга на кронштейне (528) для
пневматического двигателя и снимите воронку (61).
10. Извлеките проводные разъемы из реле (251)
перегрева.
11. Снимите изоляторы (52, 53) с узла расплавителя (5).
12. Отключите кабель датчика заполнения от
датчика (20) заполнения.
13. Отключите кабель датчика циклов насоса от
пневматического двигателя.
14. Снимите трубку для воздуха с колпачка
заполнения (62).
15. Снимите трубку для воздуха с пневматического
двигателя (218).
16. Ослабьте винт (AA) и снимите датчик (125).
17. Снимите переднюю дверцу (10) доступа
к электрическому блоку.
18. Отключите все провода нагревателей от следующих
клемм. Вытяните провода через резиновую
прокладку в верхней части электрического
блока (1). Для справки см. Р
Р
ИС
. 32

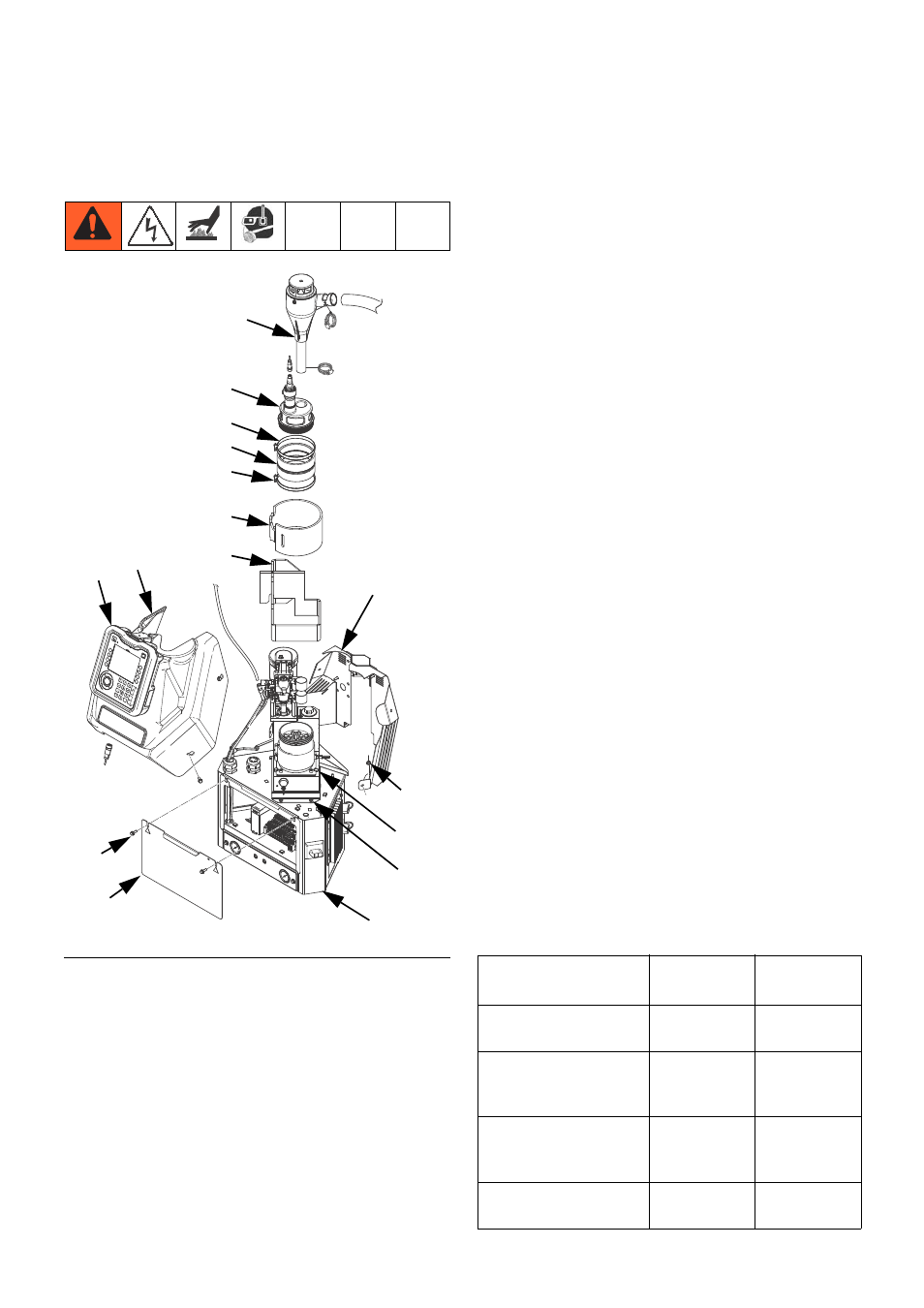

ti21050a
61
62
13
12
13
53
52
29
30
27
3
10
8
259
1
3
Деталь
Маркировка
проводов 1
Маркировка
проводов 2
Ленточный
нагреватель (208)
TB1-11B
TB1-13B
Нагревательный
стержень (209)
расплавителя
TB1-14C
CR1-NC
Нагревательный
стержень (210)
основания
TB1-11C
TB1-13C
Нагревательный
стержень (250) насоса
TB1-12B
CR1-COM
