Инструкция по эксплуатации Graco InvisiPac HM25
Страница 13
Настройка
332378B
13
c.
Установите входящий в комплект зажим
для шланга вокруг кронштейна для
пневматического двигателя, и основание
воронки подтянется.
3.
Вставьте прозрачный шланг (G2) вакуум-
пересасывающего устройства, наружный диаметр
которого составляет 33 мм (1,3 дюйма), в воронку (G3)
вакуум-пересасывающего устройства. Зафиксируйте
шланг входящим в комплект зажимом. См. Р
4.
Подключите входящий в комплект длинный
трубопровод (G4) для воздуха, наружный диаметр
которого составляет 9,53 мм (3/8 дюйма), к
вставному фитингу на трубопроводе для воздуха,
предусмотренном в системе. См. Р
. 7.
ПРИМЕЧАНИЕ. Выполняя следующие действия по
прокладыванию шланга вакуум-пересасывающего
устройства, убедитесь в отсутствии туго смотанных,
согнутых и провисающих участков шланга. Такие
элементы препятствуют оптимальной работе
вакуум-пересасывающей системы.
ПРИМЕЧАНИЕ. Максимальная длина вакуумного
шланга составляет 9,1 м (30 футов). Прокладывайте
шланг в горизонтальной плоскости, насколько это
возможно. Вакуумный шланг не должен подниматься
более чем на 3 м (10 футов) от уровня впускного
патрубка вакуум-пересасывающего устройства. Любой
вертикальный подъем снижает максимальную скорость
потока в вакуум-пересасывающей системе.
5.
Проложите прозрачный шланг вакуум-
пересасывающего устройства диаметром 33 мм
(1,3 дюйма) от системы к месту расположения
контейнера для гранул клея.
6.
Прикрепите стальную трубку (G) встряхивателя
к головке (G1) встряхивателя. См. Р
7.
Прикрепите прозрачный шланг (G2) вакуум-
пересасывающего устройства, наружный диаметр
которого составляет 33 мм (1,3 дюйма), к стальной
трубке (G) встряхивателя. Зафиксируйте шланг
входящим в комплект зажимом. См. Р
8.
Проложите трубопровод (G4) для воздуха,
наружный диаметр которого составляет 9,53 мм
(3/8 дюйма), вдоль прозрачного шланга (G2)
вакуум-пересасывающего устройства диаметром
33 мм (1,3 дюйма). Зафиксируйте трубопровод в
нескольких местах с помощью входящих в комплект
стяжек (G5). См. Р
9.
При желании прикрепите стяжками прозрачный
шланг вакуум-пересасывающего устройства
диаметром 33 мм (1,3 дюйма) и трубопровод для
воздуха, наружный диаметр которого составляет
9,53 мм (3/8 дюйма), в нескольких местах к
какой-либо опорной конструкции.
10. Подключите другой конец длинного трубопровода
(G4) для воздуха, наружный диаметр которого
составляет 9,53 мм (3/8 дюйма), к вставному фитингу
диаметром 9,53 мм (3/8 дюйма) на головке (G1)
встряхивателя.
11. Убедитесь в том, что контейнер для гранул клея
находится в месте, предназначенном для работы.
Это место должно позволять беспрепятственное
заполнение контейнера гранулами.

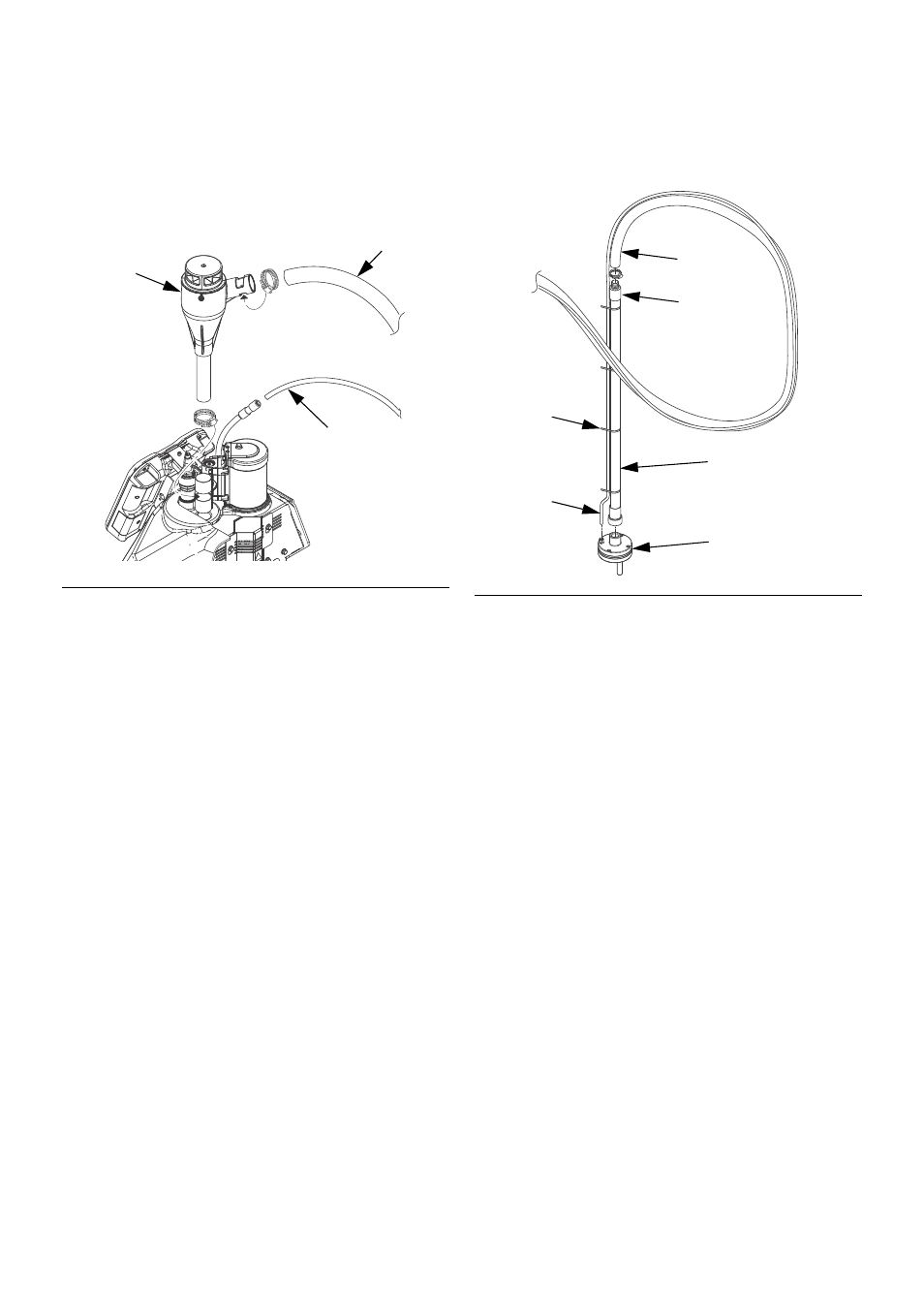

Р
ИС
. 7
ti21130a
G3
G2
G4
Р
ИС
. 8
ti21131a
G1
G
G2
G4
G5
G6
