Замена воздушного клапана
Разборка (см. Р ИС . 47).
1. Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
2. Переведите главный выключатель питания в положение
OFF ("Выкл.").
3. Ослабьте зажим на кронштейне (528) для
пневматического двигателя и снимите узел воронки (61).
4. Ослабьте верхний зажим для шланга на резиновом
корпусе, а затем снимите колпачок заполнения.
5. Подавайте жидкость до тех пор, пока уровень жидкости
в расплавителе не упадет до нанесенной на стенку сетки
или ниже.
ПРИМЕЧАНИЕ. Если вы уроните какой-либо винт или
уплотнение воздушного клапана при выполнении этой
процедуры, эта деталь может упасть в расплавитель. Перед
переходом к следующему действию уровень жидкости в
расплавителе должен быть ниже нанесенной на стенку сетки.
6. После доведения жидкости до достаточно низкого уровня
закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха.
7. Отключите шланг для воздуха и кабель от
пневматического двигателя.
8. С помощью торцевого ключа диаметром 10 мм выкрутите
четыре винта (508), с помощью которых воздушный
клапан (257) крепится к пневматическому двигателю (218).
9. Снимите воздушный клапан (527) и уплотнение (509).
Выбросьте эти детали.
Сборка (см. Р ИС . 47).
1. Нанесите на оборудование консистентную смазку и
установите уплотнение (509) нового воздушного клапана
на воздушный клапан (527).
2. Осторожно установите новый воздушный клапан (527)
рядом с пневматическим двигателем и вкрутите четыре
винта (508). Убедитесь в том, что уплотнение (509)
воздушного клапана остается на месте. Для этого следует
приложить постоянное давление к пневматическому
двигателю.
3. С помощью торцевого ключа диаметром 10 мм затяните
винты (508) с усилием 10,7–11,9 Н•м
(95–105 дюймофунтов).
4. Установите колпачок заполнения и затяните верхний
зажим для шланга на резиновом корпусе.
5. Подключите шланг для воздуха и кабель
к пневматическому двигателю.
Снятие пневматического двигателя
См. Р ИС . 48.

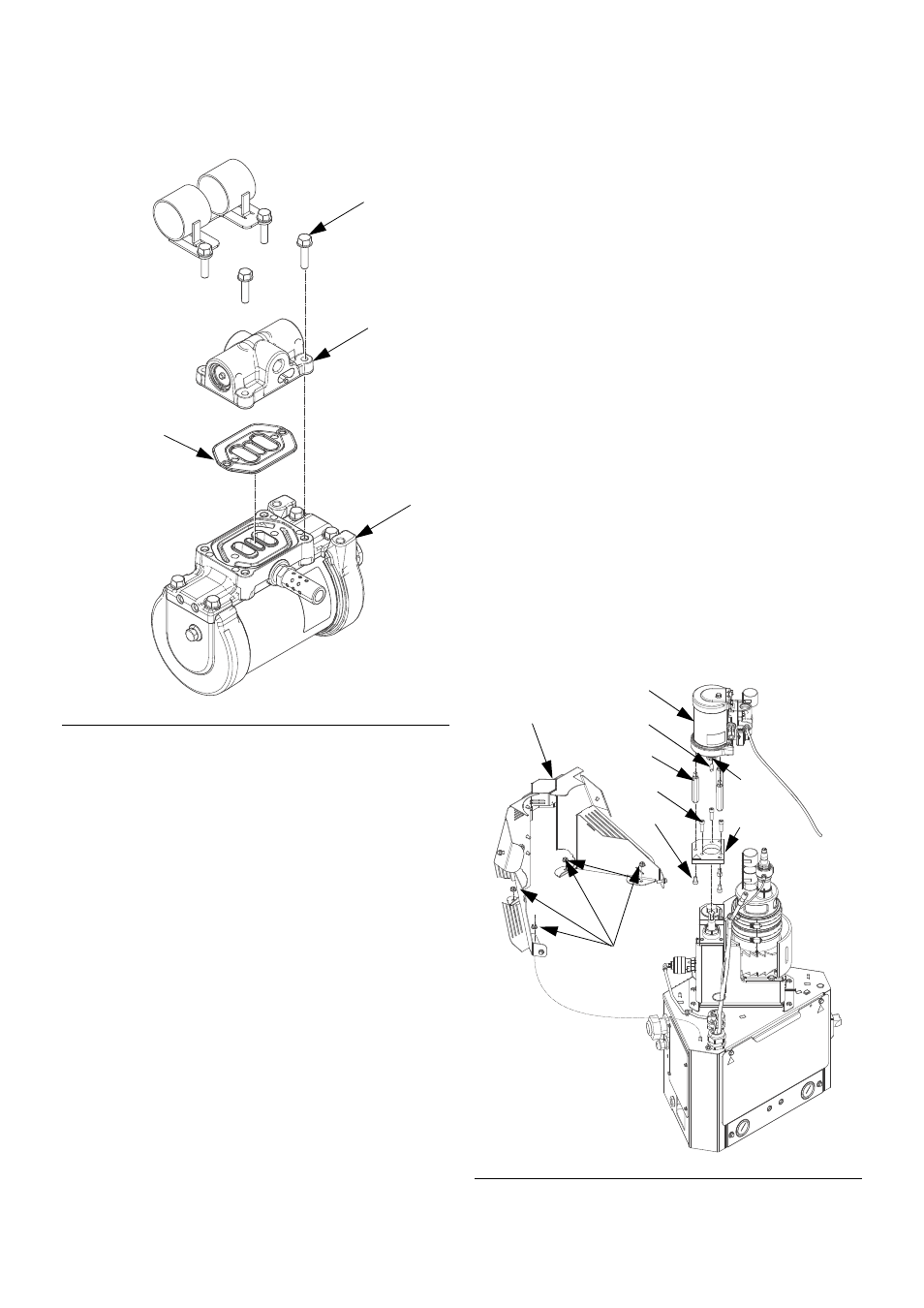

Р ИС . 47
