Электросхемы
332378B
61
Электросхемы

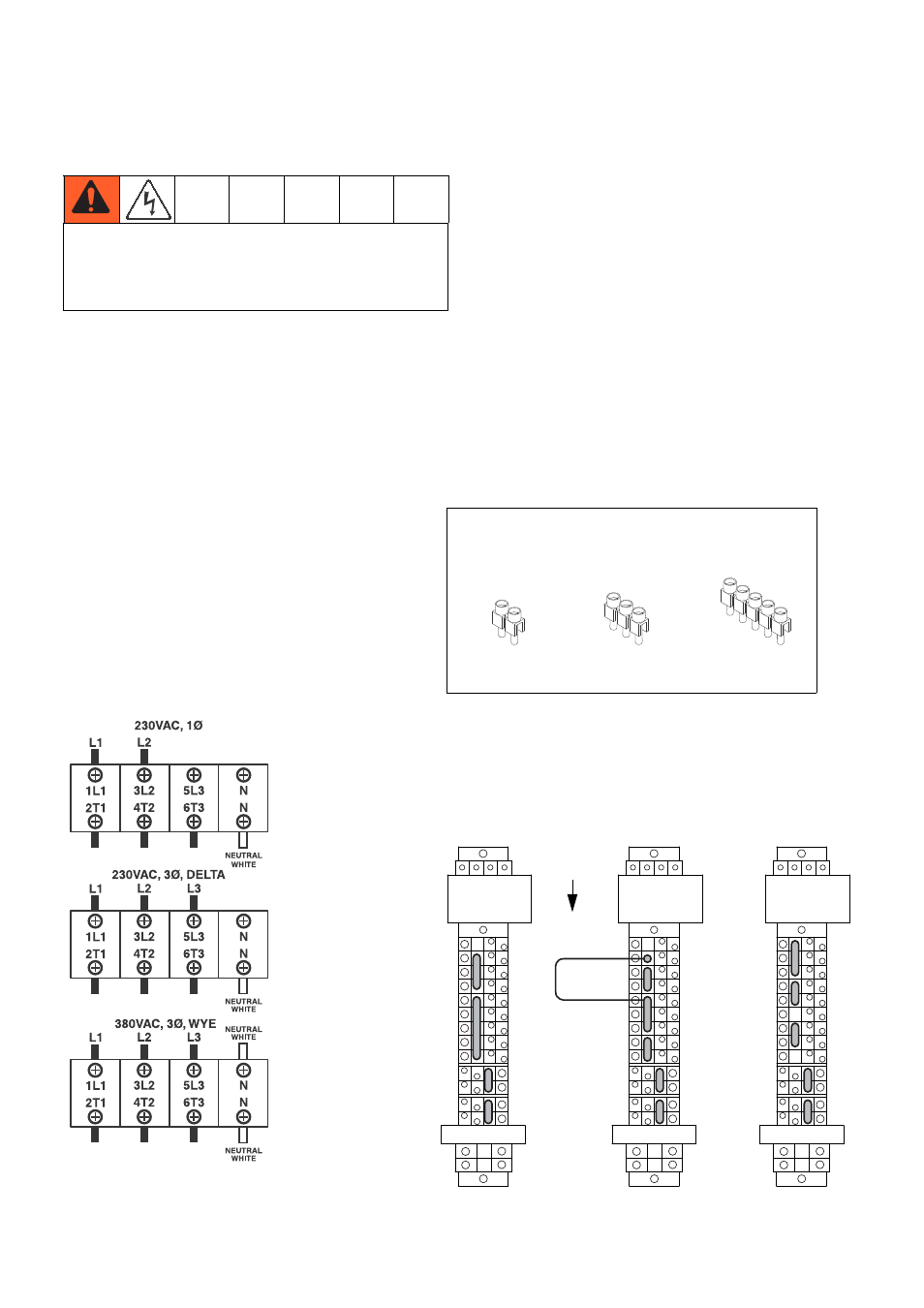

Входной источник питания и клеммные перемычки
Входной источник питания и клеммные перемычки соответствуют количеству фаз и значению напряжения, которые
используются в системе. Тип источника питания и размер прерывателя цепи необходимо указать на ADM
правильным образом. См. раздел Настройка ADM, стр. 17.
ПРИМЕЧАНИЕ. В случае изменения типа источника питания используйте входящие в комплект твердые
металлические перемычки на 2, 3 и 5 клемм и винты для соединения клемм.
Во избежание поражения электрическим током
и повреждения системы все электротехнические
работы должен выполнять квалифицированный
электрик.
Местоположение перемычек в клеммной колодке
(в зависимости от модели)
Входной источник питания
2C-4C
5C-6C
8C-9C
11C-12C
13C-14C
4C-5C
3C, 6C-8C
9C-10C
11C-12C
13C-14C
3C-5C
6C-10C
11C-12C
13C-14C
230 В переменного
тока, 1 фаза
380 В переменного
тока, 3 фазы,
соединение звездой
Проволочная
перемычка
230 В переменного тока,
3 фазы, соединение
треугольником
Перемычка на
2 клеммы
Перемычка на
3 клеммы
Перемычка на
5 клемм
ПРИМЕЧАНИЕ. Для определения местоположения
перемычек следует использовать схему
контактной колодки, которая приводится ниже.
