Ремонт
332378B 51
b. Снимите гайки (3) и кожух (27).
5. Снимите переднюю дверцу (10) доступа к электрическому
блоку. См. Р
ИС . 33.
6. Отключите провода нагревательного стержня от
клеммных колодок, описание которых приводится
в следующей таблице.
7. Вытяните провода нагревательного стержня через
прокладку в верхней части электрического блока (1).
8. Снимите стопорное кольцо (206) нагревательного стержня.
Затем снимите и выбросьте нагревательный стержень (209,
210 или 250).
Сборка (см. Р ИС . 36).
1. Вставьте кабель нового нагревательного стержня в
прокладку (63) в верхней части электрического блока.
Затем подключите провода нового нагревательного
стержня к клеммным колодкам, как указано в предыдущей
таблице.
2. Установите нагревательный стержень. Затем установите
стопорное кольцо (206) нагревательного стержня.
См. Р
ИС . 36.
3. Установите дверцу (10) доступа к электрическому блоку.
См. Р
ИС . 33.
4.
В случае замены нагревательного стержня (209)
расплавителя выполните процедуру, описание которой
приводится в разделе Установка узла расплавителя.
См. стр. 46.
5.
В случае замены нагревательного стержня (210 или 250)
насоса протолкните кабель ADM через кожух, установите
кожух на место и подключите кабель к ADM.
6. В случае замены нагревательного стержня (250) насоса
установите металлический кожух (27), выполнив
следующие действия.
a. Установите металлический кожух на систему.
b. Установите и затяните гайки (3).
c. Вставьте трубку для воздуха в металлический
кожух (27), а затем прикрепите трубку (36)
к клапану (245) снятия давления.
7. Протолкните кабель ADM через пластмассовый кожух,
установите этот кожух на место и подключите кабель
к ADM.
Замена клапана снятия давления жидкости
1. Выполните процедуру, описание которой приводится
в разделе Слив жидкости из системы. См. стр. 24.
2. Закройте впускной шаровой клапан системы для воздуха.
3. Переведите главный выключатель питания в положение
OFF ("Выкл.").
4. Отсоедините трубку (36) для воздуха от клапана (245)
снятия давления. Вытяните трубку для воздуха из
металлического кожуха (27). См. Р
ИС . 37.
5. Снимите гайки (3) и кожух (27).
6. Снимите клапан (245) снятия давления жидкости с
расплавителя с помощью разводного ключа. См. Р
ИС . 37.
7. Снимите уплотнительное кольцо (244) с помощью крючка
для уплотнительных колец.
8. Установите уплотнительное кольцо (244) в
коллектор.
Деталь
Маркировка
проводов 1 Маркировка
проводов 2
Нагревательный стержень
(209) расплавителя TB1-14C CR1-NC
Нагревательный стержень
(210) основания TB1-11C TB1-13C
Нагревательный стержень
(250) насоса TB1-12B CR1-COM
УВЕДОМЛЕНИЕ
Во избежание повреждения нагревательного стержня не
следует использовать термопасту при выполнении
следующего действия.

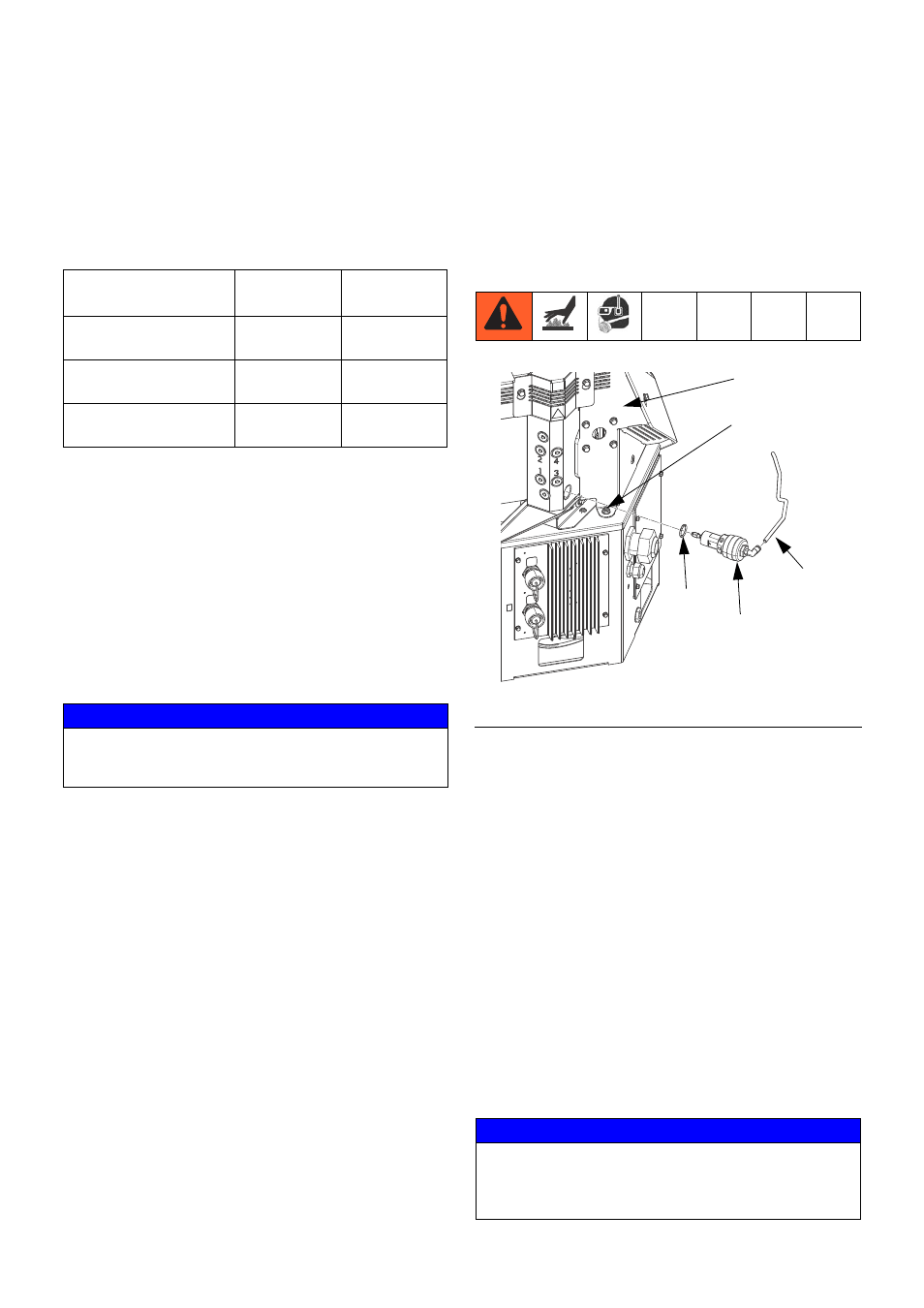

Р ИС . 37
УВЕДОМЛЕНИЕ
Во избежание повреждения уплотнительного кольца
следует убедиться в том, что уплотнительное кольцо
установлено правильным образом. После этого можно
переходить к следующему действию.
ti20757a
245
244
36
3
27
