Замена стопоров впускного корпуса насоса
1.
Выполните процедуру, описание которой
приводится в разделе Промывка. См. стр. 24.
2.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
3.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
4.
Выполните процедуру, описание которой
приводится в разделе Снятие узла расплавителя.
См. стр. 46.
5.
Снимите всасывающий клапан (230) с нижней части
выпускного коллектора (203) расплавителя с
помощью отвертки с храповым механизмом
диаметром 12,7 мм (1/2 дюйма) без торцевой
головки.
6.
Снимите и выбросьте седло (228), шарик (227)
и уплотнительное кольцо (229).
Сборка (см. Р
1.
Установите новое уплотнительное кольцо (229),
седло (228) и шарик (227). Затем с помощью
отвертки с храповым механизмом диаметром
12,7 мм (1/2 дюйма) без торцевой головки
установите всасывающий клапан (230) на
расплавитель и затяните его.
2.
Выполните процедуру, описание которой
приводится в разделе Установка узла
расплавителя. См. стр. 47.
Замена уплотнений цилиндра и поршневых
уплотнений насоса
Разборка (см. Р
. 24).
1.
Выполните процедуру, описание которой
приводится в разделе Промывка. См. стр. 24.
2.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
3.
Переведите главный выключатель питания в
положение OFF ("Выкл.").
4.
Снимите пластмассовый кожух (27). См. Р
Р
ИС
. 28

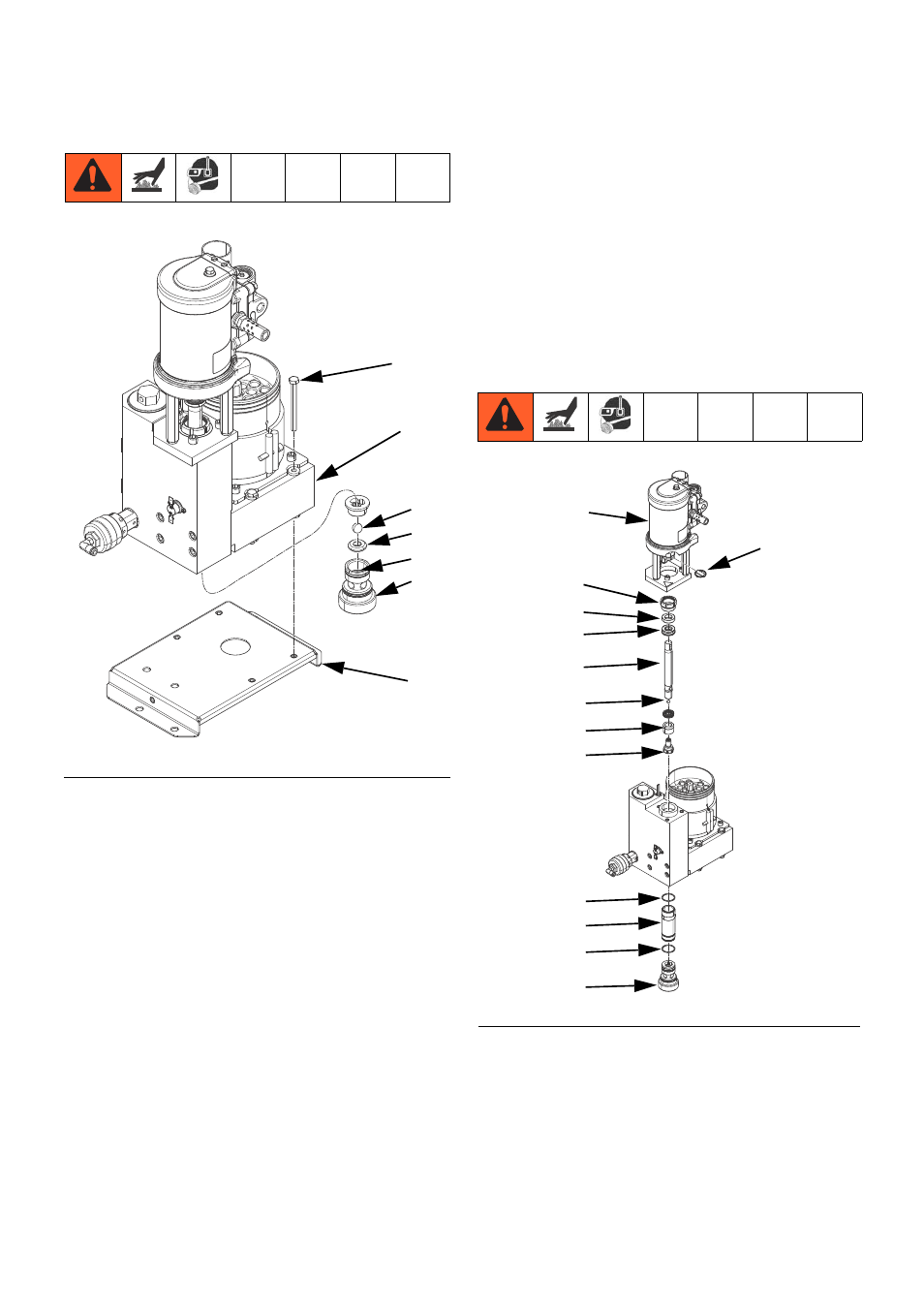

ti20749a
230
228
227
254
229
257
201
Р
ИС
. 29
ti21048a
218
235
233
234
233
224
226
222
230
217
217
216
239
