Вспомогательные приспособления
82
332378B
Комплект деталей сигнальной стойки, 24R226
Сигнальная стойка позволяет оператору, находящемуся вдалеке от системы, быстро понять, в каком состоянии
находится система: бездействует или выключена (свет отсутствует), разогревается (мигает зеленый индикатор),
имеет нужную температуру (светится зеленый индикатор) или обнаружила ошибку (светится красный индикатор).

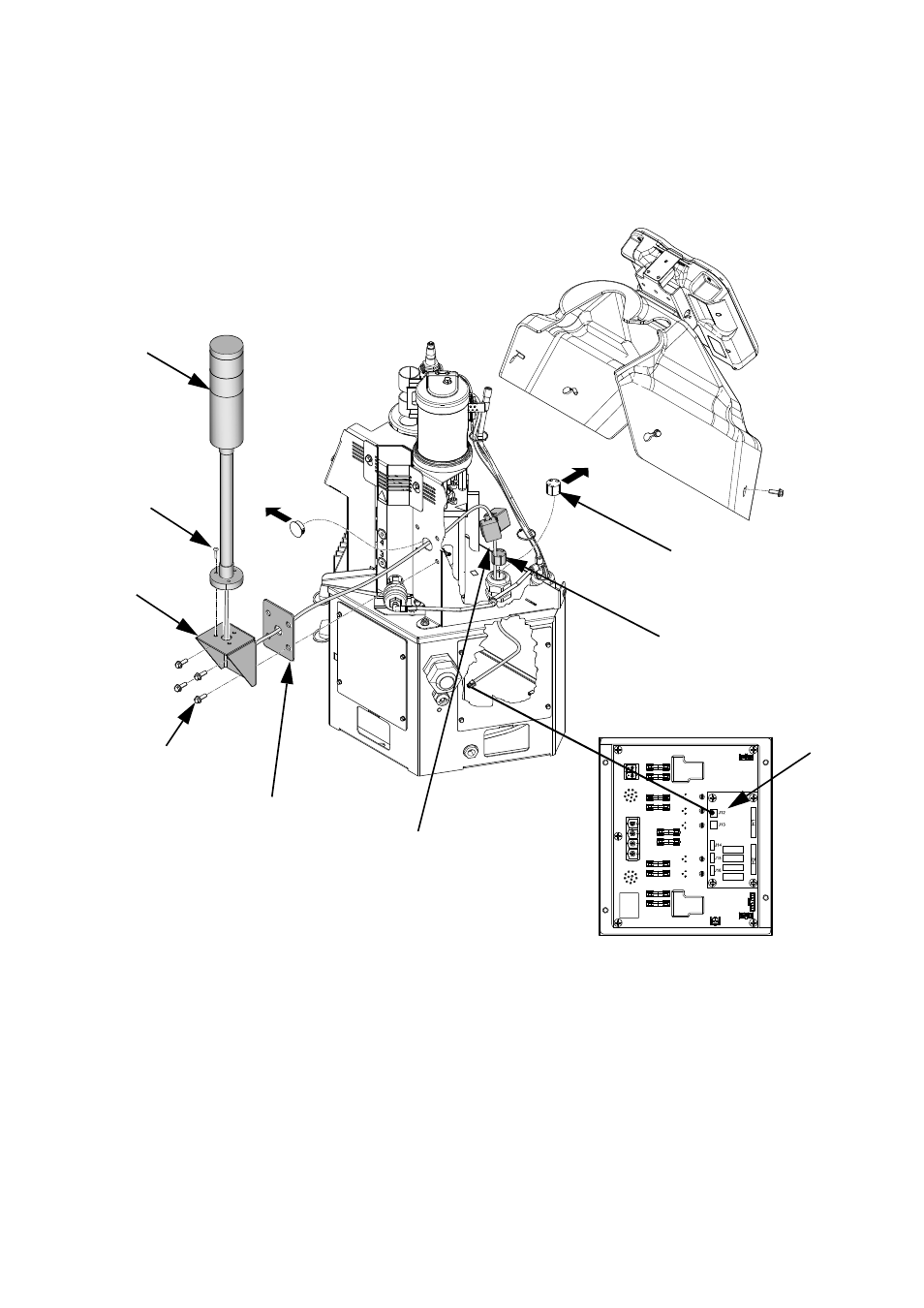

Спецификация деталей 24R226
J1
J2
J3
J6
J5
J7
F10
F9
F8
F7
F6
F5
F4
F3
F2
F1
1201
1203
1202
1204
1205
J12
ti20987a
AA
BB
1201a
Справ.
№
Арт. №
Описание
Кол-
во
1201
16T102
СТОЙКА сигнальная с красным
и зеленым индикаторами
1
1201a
---
ВИНТ
3
1202
125642
ПРОКЛАДКА для сигнальной
стойки
1
1203
16K322
КРОНШТЕЙН для сигнальной
стойки
1
1204
---
ПРОКЛАДКА для сигнальной
стойки
1
1205
125835
ЗАЖИМ с ферритовой шайбой
1
