Настройка
332378B
19

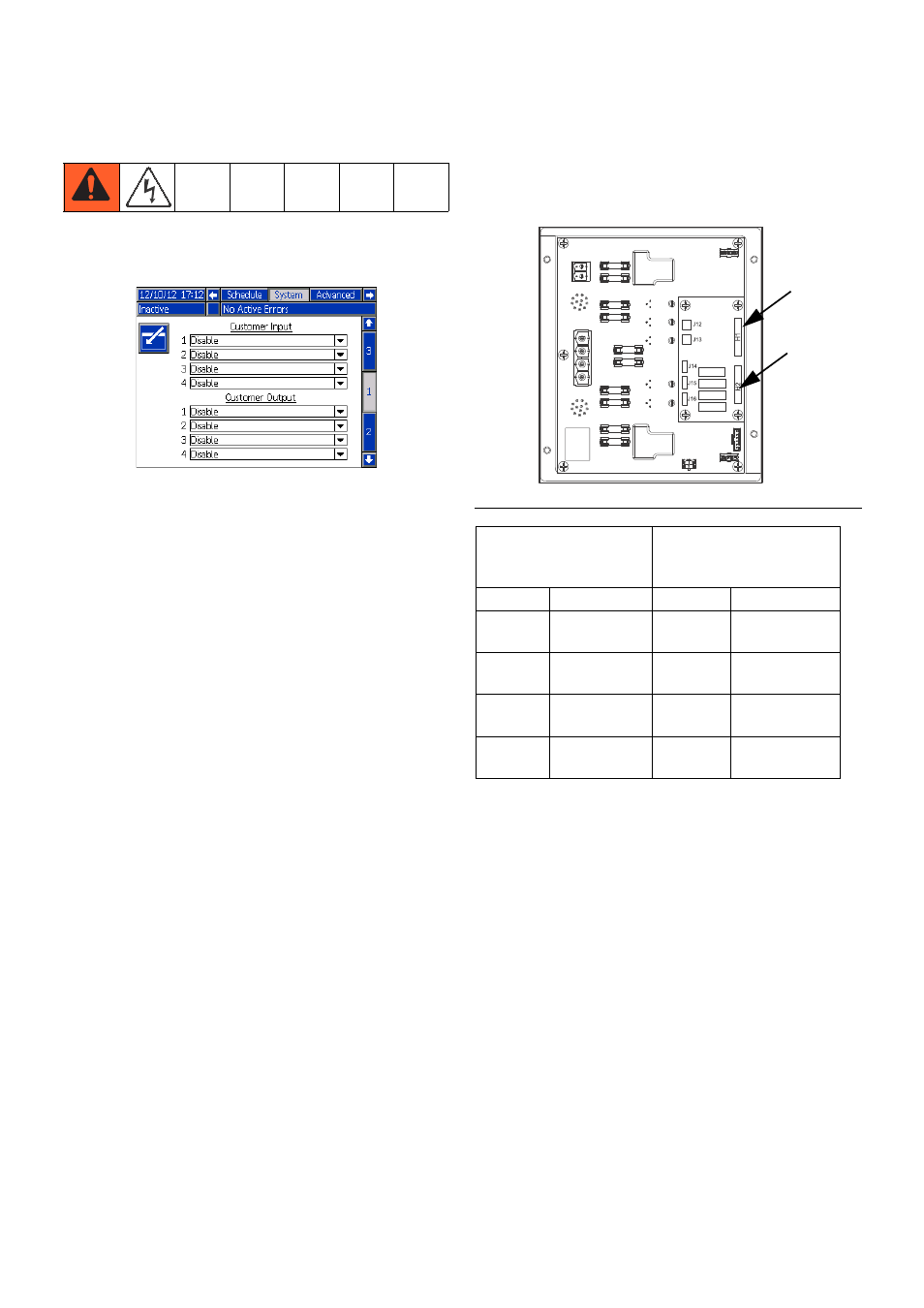

Подключение ПЛК
ПЛК способен осуществлять контроль и мониторинг
всех элементов, отображаемых в раскрывающихся меню
System 1 ("Система 1") в меню Setup ("Настройка").
ПРИМЕЧАНИЕ. В комплектацию системы InvisiPac
входят две клеммы с винтовыми креплениями, которые
вставляются в разъемы MZLP H1 и H2. Чтобы заменить
эти разъемы, закажите комплект 24P176.
1.
Выберите функцию каждого входа на разъеме MZLP
H1 и каждого выхода на разъеме MZLP H2 в меню
System 1 ("Система 1"), расположенном в меню Setup
("Настройка").
2.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
3.
Снимите переднюю дверцу доступа
к электрическому блоку.
4.
Вставьте кабель ввода-вывода в компенсатор
натяжения в электрическом блоке. См.
пользовательский кабель ввода-вывода (S)
на Р
5.
Выключите питание ПЛК.
6.
Подключите ПЛК к разъемам H1 и H2.
ПРИМЕЧАНИЕ. В каждом разъеме предусмотрено
четыре линии. Плата MZLP определяет диапазон
входного сигнала для каждой линии. Схему
расположения контактов см. в следующей таблице.
Р
ИС
. 15. Плата MZLP
H1 – вход
пользовательского
кабеля
H2 – выход
пользовательского
кабеля
Линия
Контакт
Линия
Контакт
1
1
2
1
1
2
2
3
4
2
3
4
3
5
6
3
5
6
4
7
8
4
7
8
J1
J2
J3
J6
J5
J7
F10
F9
F8
F7
F6
F5
F4
F3
F2
F1
H1
H2
