Спецификация деталей
70
332378B

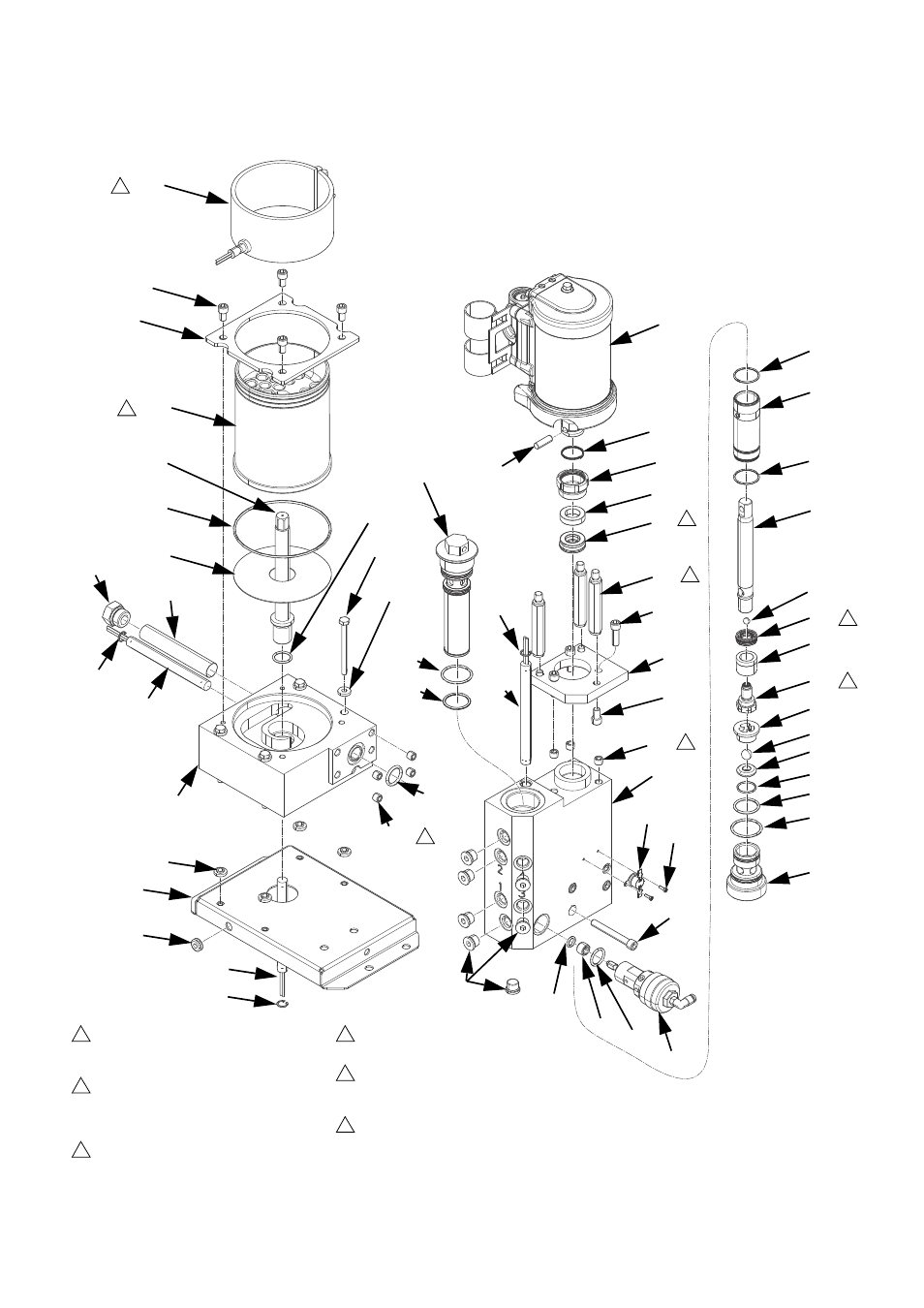

Узел расплавителя и насоса, 24R375
Нанесите консистентную смазку на
все уплотнения и уплотнительные
кольца.
Расположите отверстие датчика
бака (202) расплавителя на одной
линии с зажимом ленточного
нагревателя (208).
Затяните с усилием 7–15 Н•м
(5–11 футофунтов).
Затяните с усилием 33–41 Н•м
(24–30 футофунтов).
Расположите П-образные уплотнения
(225, 234) так, чтобы пружины были
направлены, как показано на рисунке.
Соберите вставки (252) на 0,3–1,3 мм
(0,01–0,05 дюйма) ниже поверхности.
1
2
3
4
5
7
217
216
217
223
224
225
226
222
221
227
228
229
231
232
230
5
4
218
239
235
233
234
220
240
219
206
250
211
252 7
251
255
246
245
244
243
242
247
238
236
232
237
208
211
204
202
207
253
259
249
213
215
206
210
201
249
257
258
209
206
252 7
214
2
2
5
3
ti20739a
205
254
203
