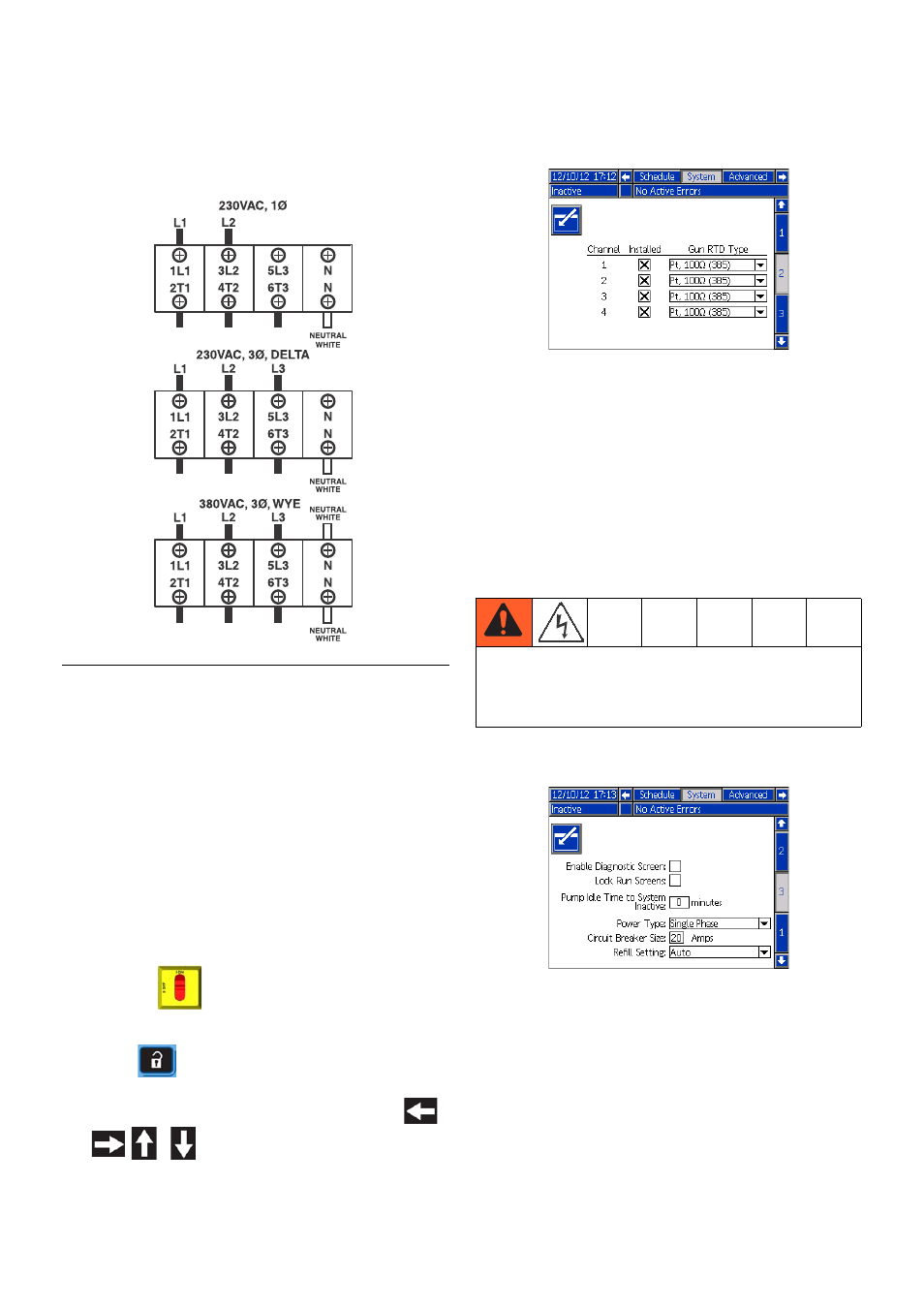

8. Подключите L1, L2, L3 и N, как показано на Р ИС . 14.
Не все модели предусматривают использование всех
4 проводов.
9. Зафиксируйте электрический шнур на крепежных
устройствах, расположенных в верхней внутренней
части электрического блока, с помощью стяжек.
10. Затяните клеммы с винтовыми креплениями с усилием
не менее 1,1 Н•м (10 дюймофунтов).
11. Установите на место дверцу электрического блока.
Настройка ADM
ПРИМЕЧАНИЕ. Подробные сведения об ADM, включая общие
указания по эксплуатации, см. в разделе Приложение A. ADM,
стр. 87.
1. Переведите главный выключатель питания в положение
ON ("Вкл.") .
2. Когда запуск ADM будет завершен, нажмите
кнопку , чтобы перейти из меню Operation
("Эксплуатация") в меню Setup ("Настройка"). Для
перемещения в системе меню используйте кнопки ,
, и .
3. Выполните следующие действия в меню System 2
("Система 2").
a. Установите в столбце Installed ("Установка
выполнена") флажок рядом с номером каждого
канала, на который установлены шланг с подогревом
и пистолет.
b. Выберите тип резистивного датчика температуры,
используемого совместно с каждым установленным
пистолетом. См. руководство по эксплуатации
пистолета.
ПРИМЕЧАНИЕ. Указание неверного типа резистивного
датчика температуры приведет к тому, что система не будет
способна поддерживать заданную температуру.
4. Выполните следующие действия в меню System 3
("Система 3").
a. Укажите размер используемого в системе главного
прерывателя цепи. Это прерыватель цепи,
установленный вне системы и предназначенный
для источника питания системы.
ПРИМЕЧАНИЕ. Система InvisiPac ограничивает
подаваемое питание на основании указанного
оператором размера прерывателя цепи. Такое
ограничение влияет на продолжительность запуска
системы, поскольку оно воздействует на тепловую
энергию, используемую для нагревания материалов.
b. Выберите тип входного источника питания.
Р ИС . 14
Для предотвращения возгорания и взрыва
квалифицированный электрик должен определить
размер прерывателя цепи, который следует использовать
совместно с источником питания системы.
