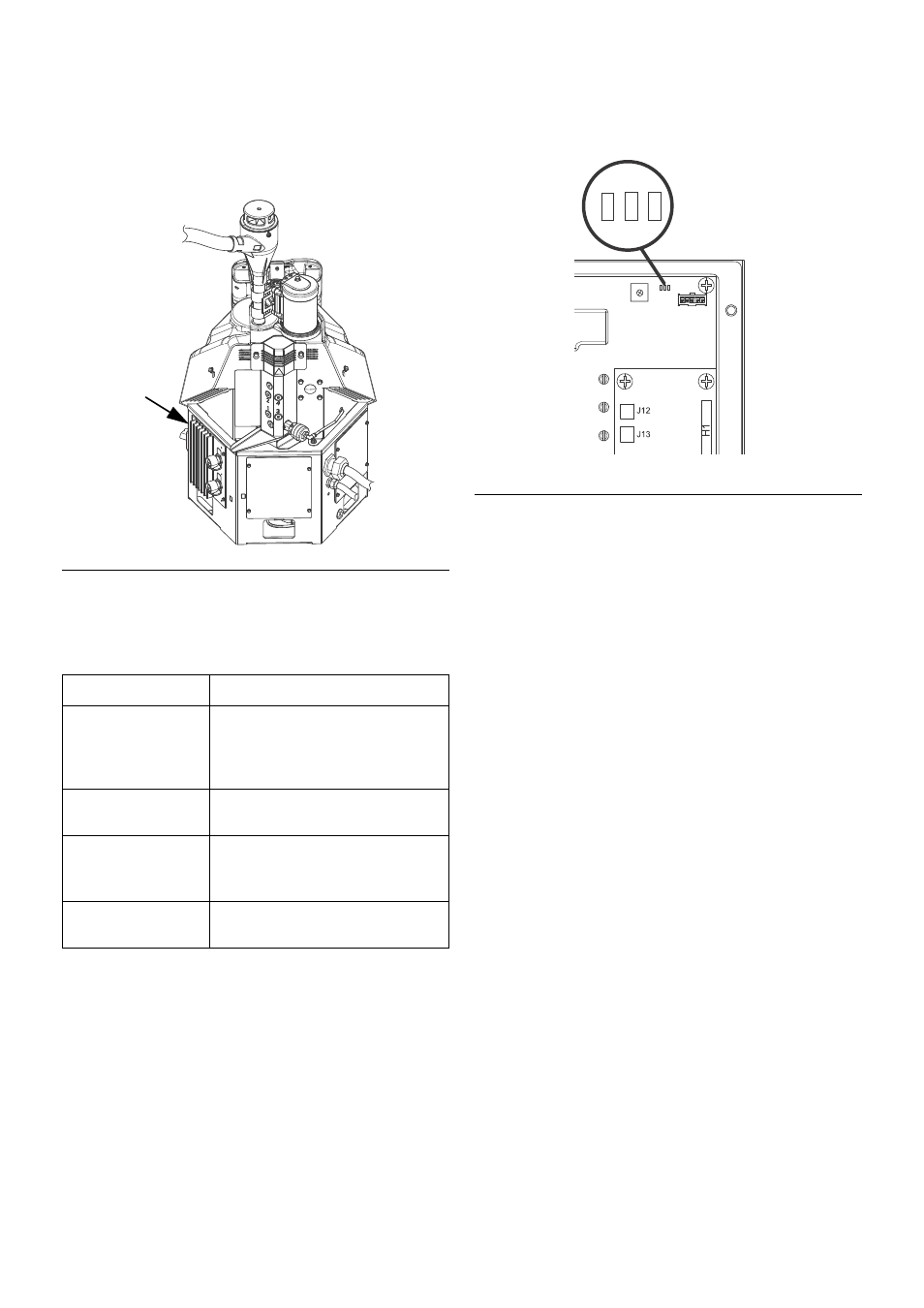

Страница 41
Поиск и устранение неисправностей
332378B
41
Поиск и устранение
неисправностей в работе MZLP
ПРИМЕЧАНИЕ. Светодиод MZLP находится на
внутренней стороне электрического блока. Чтобы
посмотреть на светодиод, снимите переднюю дверцу
доступа к электрическому блоку.
Р
ИС
. 22. Сигналы светодиода MZLP
Сигнал
Описание
Светится зеленый
индикатор
Плата MZLP включена, входное
напряжение соответствует
условиям эксплуатации
оборудования.
Светится желтый
индикатор
Выполняется внутренняя
передача данных.
Светится красный
индикатор
Плата MZLP неисправна. См.
таблицу "Поиск и устранение
неисправностей".
Мигает красный
индикатор
Программное обеспечение
обновляется или отсутствует.
ti20441a1
MZLP
Р
ИС
. 23. Местоположение диагностического
светодиода MZLP
J3
1
456
7
89 23
0
Green
Y
ellow
Red
ti20348a
