Ремонт
42
332378B
Ремонт
ПРИМЕЧАНИЕ. Для выполнения некоторых процедур
требуются специальные инструменты. Прочитайте
описание каждой процедуры, прежде чем осуществлять
ее, чтобы убедиться в наличии инструментов,
необходимых для выполнения процедуры целиком.
Закажите все необходимые инструменты и приготовьте
их для работы перед выполнением требуемой
процедуры.
Насос
Замена щелевого уплотнения, щелевого
подшипника, поршневого штока, поршневого
уплотнения и поршневого подшипника
Разборка (см. Р
. 24).
1.
Выполните процедуру, описание которой
приводится в разделе Промывка. См. стр. 24.
2.
Закройте шаровой клапан стравливающего типа,
установленный у впускного патрубка системы для
воздуха, чтобы снять давление воздуха в системе.
3.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
4.
Снимите пластмассовый кожух (27).
5.
Снимите впускную воронку
вакуум-пересасывающего устройства.
6.
Отсоедините трубопроводы для воздуха от
клапана (245) снятия давления и пневматического
двигателя (218).
7.
Снимите четыре гайки (3), с помощью которых
зафиксирован щит (27) расплавителя. Затем снимите
щит расплавителя.
8.
Снимите узел пневматического двигателя,
выполнив следующие действия.
a.
Снимите стопорное кольцо (239).
b.
Снимите установочный штифт (238).
c.
Выкрутите три винта (240).
9.
Освободите стопорную гайку (235) с помощью
плоской отвертки и резинового молотка.
10. Снимите стопорную гайку (235) с помощью
переставных клещей.
11. Вставьте универсальный гаечный ключ в отверстие
на верхней части поршневого штока (223), чтобы
извлечь поршневой шток (223) из коллектора.
В результате также будут вынуты щелевое
П-образное уплотнение (234) и щелевой
подшипник (233).
12. Снимите поршневой клапан (222) с поршневого
штока (223).
13. Снимите и выбросьте поршневое П-образное
уплотнение (225) и подшипник (226).
Сборка (см. Р
1.
Соберите поршневой шток, выполнив следующие
действия.
a.
Установите новое поршневое П-образное
уплотнение (225) на поршневой шток (223)
кромками к штоку.
b.
Установите поршневой подшипник (226) на
поршневой шток (223) желобчатым концом
к центру поршневого штока.
УВЕДОМЛЕНИЕ
При выполнении любой процедуры,
предусматривающей снятие уплотнений или других
мягких деталей, не оставляйте непромытую систему
в разобранном виде более чем на 30 минут во избежание
затвердевания клея. Затвердевший клей повредит
уплотнения и другие мягкие детали в ходе их установки.

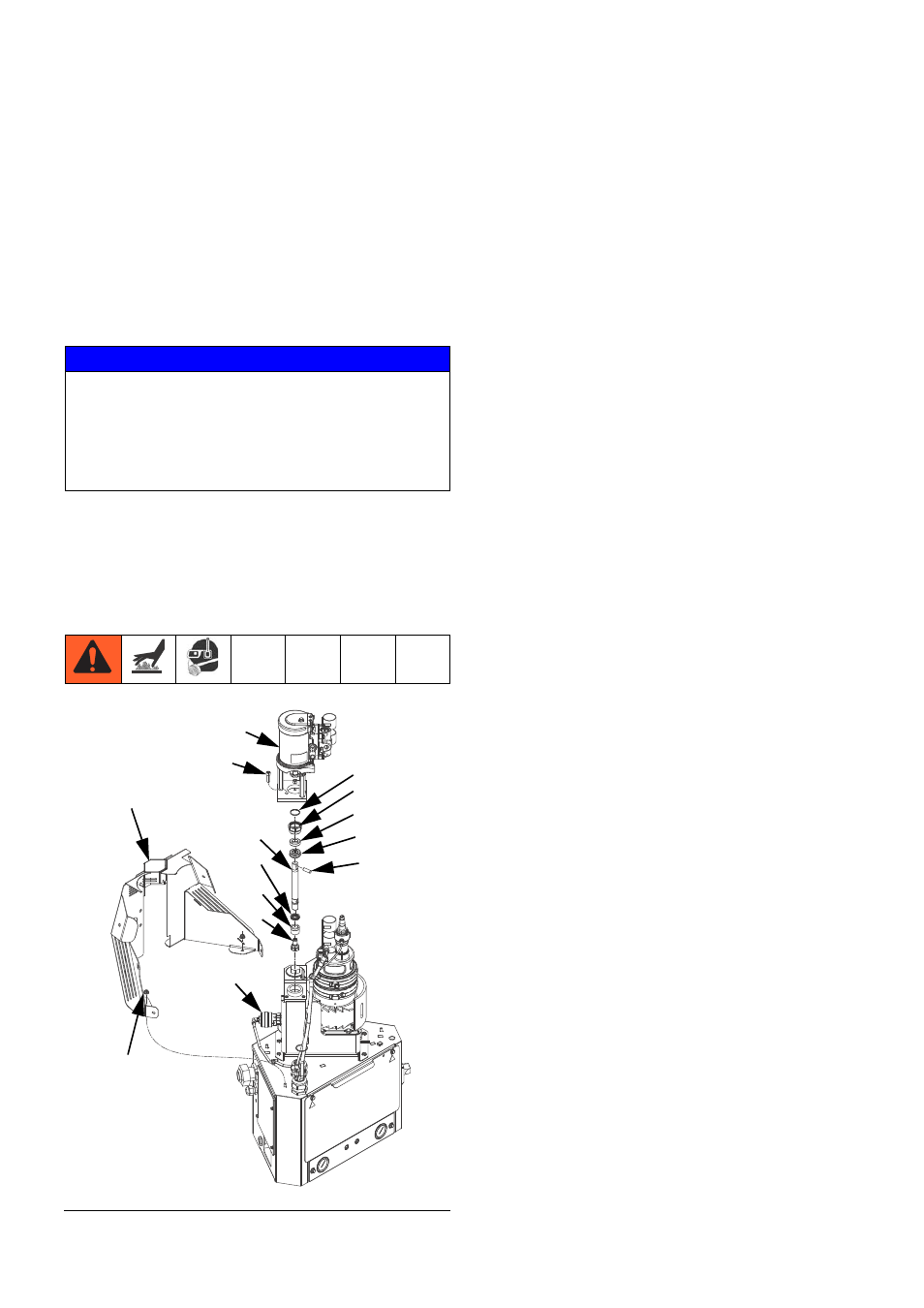

Р
ИС
. 24
ti21046a
27
3
218
240
235
233
234
238
223
222
226
225
245
239
