Спецификация деталей
332378B
75

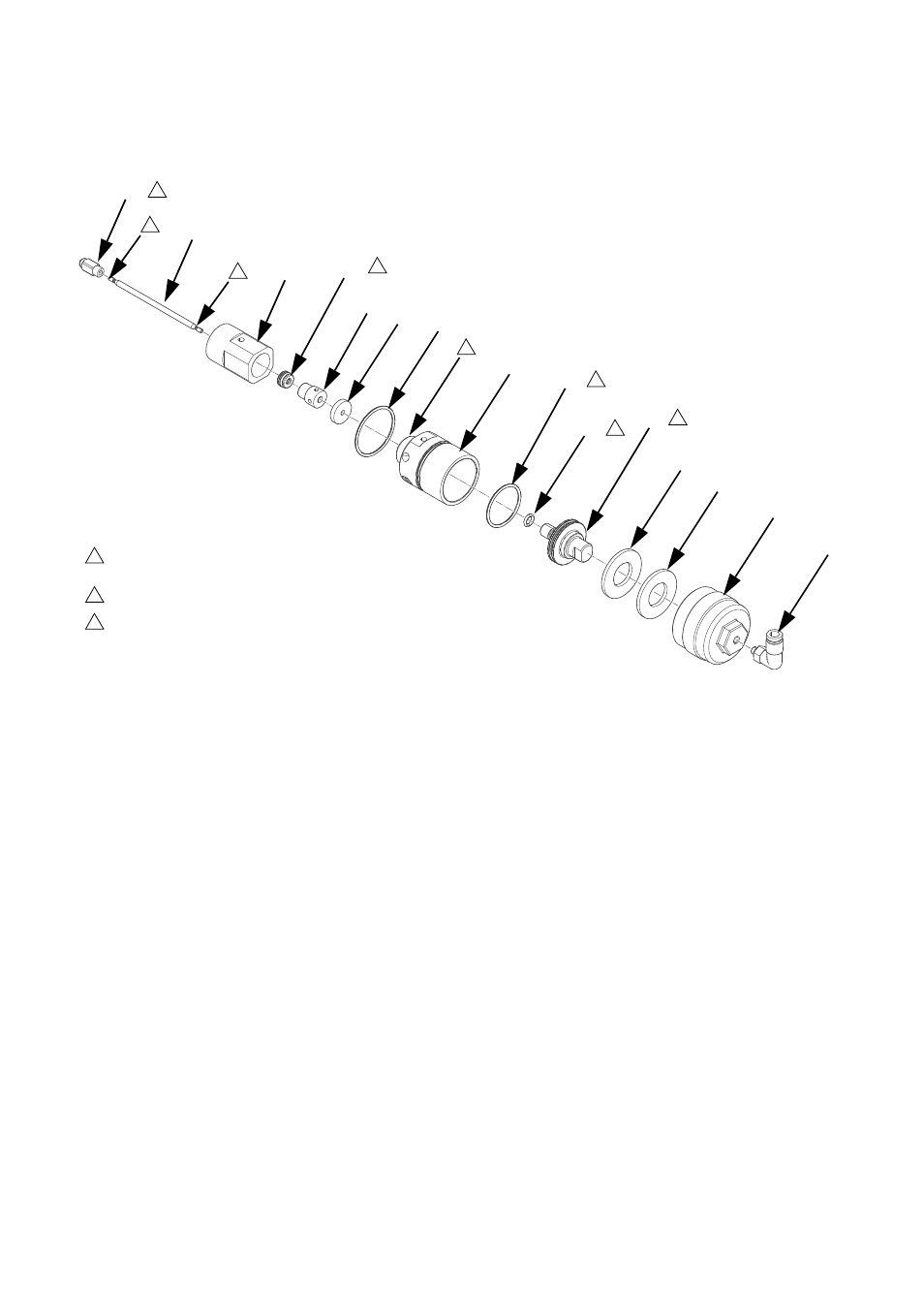

Клапан сброса давления, 24P856
--- Не для продажи.
† Компоненты, входящие в комплект деталей
для ремонта клапана снятия давления 24P857
(приобретается отдельно).
606
607
601
614
605
611
608
602
609
612
610
610
613
Нанесите герметик на все резьбовые нешарнирные
трубные соединения.
Нанесите консистентную смазку.
Затяните с усилием 0,5–0,7 Н•м (4–6 дюймофунтов).
1
2
3
604
3
2
2
2
1
3
603
1
1
Справ.
№
Арт. №
Описание
Кол-
во
601
---
КОРПУС для жидкости
1
602
---
КОРПУС для воздуха
1
603
15T413
ПОРШЕНЬ воздушный
1
604
---
КОЛПАЧОК клапана воздушный
1
605
---
ПОДШИПНИК вала игольчатый
1
606
---
ВАЛ игольчатого клапана
1
607
---
КЛЮЧ торцевой для установки
шарика
1
608†
108771
КОЛЬЦО уплотнительное
1
609†
110073
КОЛЬЦО уплотнительное
1
610
111841
ШАЙБА плоская; 15,88 мм
(5/8 дюйма)
2
611†
---
ПОДШИПНИК клапана
1
612†
---
КОЛЬЦО уплотнительное,
фторсодержащий эластомер
1
613
---
ФИТИНГ вставной
1
614†
---
УПЛОТНЕНИЕ П-образное для
клапана снятия давления
1
