Сведения о компонентах системы
8
332378B

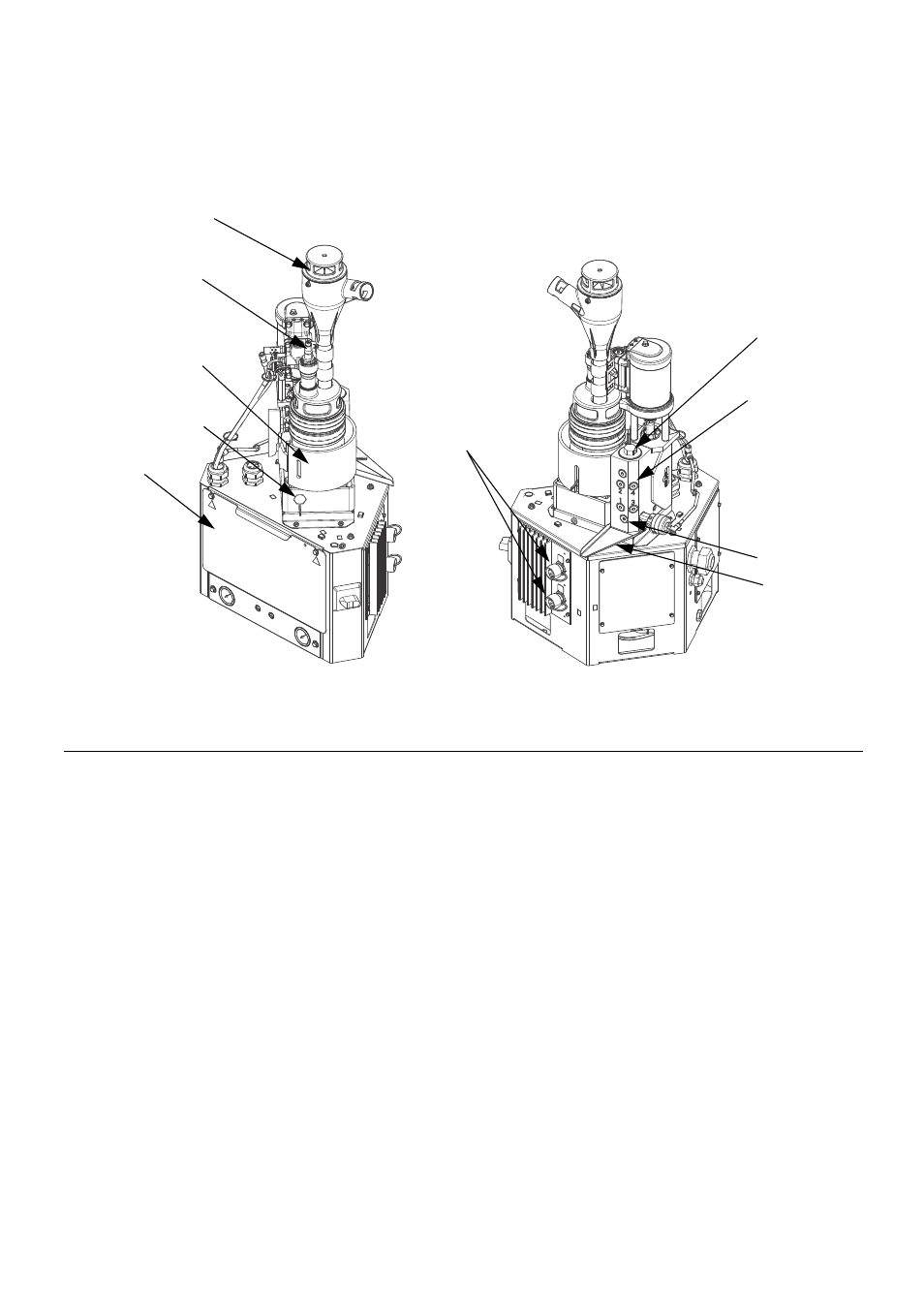

Коллектор для нагретой жидкости
Обозначения.
T
Передняя дверца электрического блока
U
Расплавитель
W1 Сливное отверстие
W2 Сливной поддон
X
Впускной фильтр (низконапорный – до насоса)
Y
Выпускной фильтр (высоконапорный – после насоса)
Z
Датчик уровня гранул клея
AA Жгут проводов для соединения источника питания
и резистивного датчика температуры со шлангом
с подогревом и пистолетом (жгут соединяет систему
со шлангом и шланг с пистолетом)
AB Впускная сетка воронки
Р
ИС
. 2
U
R
W1
Y
Z
ti20442a
X
AA
AB
ПРИМЕЧАНИЕ. На рисунке представлена система, с которой сняты
пластмассовый и металлический кожухи.
W2
