Ремонт
52
332378B
9.
Вкрутите новый клапан (245) снятия давления
жидкости в коллектор. См. Р
. 37. Затяните клапан
рукой, а затем – разводным ключом.
10. Установите металлический кожух с помощью гаек (3).
11. Подключите трубку для воздуха к клапану снятия
давления.
12. Протолкните кабель ADM через пластмассовый
кожух, установите кожух на место и подключите
кабель к ADM.
Многозонный маломощный
модуль контроля температуры
(MZLP)
Замена предохранителя MZLP
В комплектацию каждого модуля MZLP входят
следующие предохранители.
1.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
2.
Снимите переднюю дверцу (10) доступа
к электрическому блоку.
3.
Извлеките перегоревший предохранитель с
помощью не проводящего ток инструмента.
ПРИМЕЧАНИЕ. Предохранители F1 и F2 изготовлены
из белой керамики и снабжены пометкой "16A" ("16 А").
ПРИМЕЧАНИЕ. Предохранители F3 и F10 изготовлены
из прозрачного стекла и снабжены пометкой "8A" ("8 А").
4.
Установите новый предохранитель с помощью не
проводящего ток инструмента.
5.
Установите переднюю дверцу (10) доступа
к электрическому блоку.
Замена MZLP
Разборка.
1.
Переведите главный выключатель питания
в положение OFF ("Выкл.").
2.
Снимите переднюю дверцу (10) доступа
к электрическому блоку.
3.
Отключите электрические разъемы шлангов
с подогревом от MZLP (112).
4.
Запомните, где располагается каждый кабель. Затем
отключите все кабели от MZLP (112), который
предстоит заменить. См. Р
5.
Выкрутите четыре винта (114), с помощью которых
MZLP (112) крепится к электрическому блоку (1).
Затем осторожно извлеките MZLP из
электрического блока. См. Р
. 39.

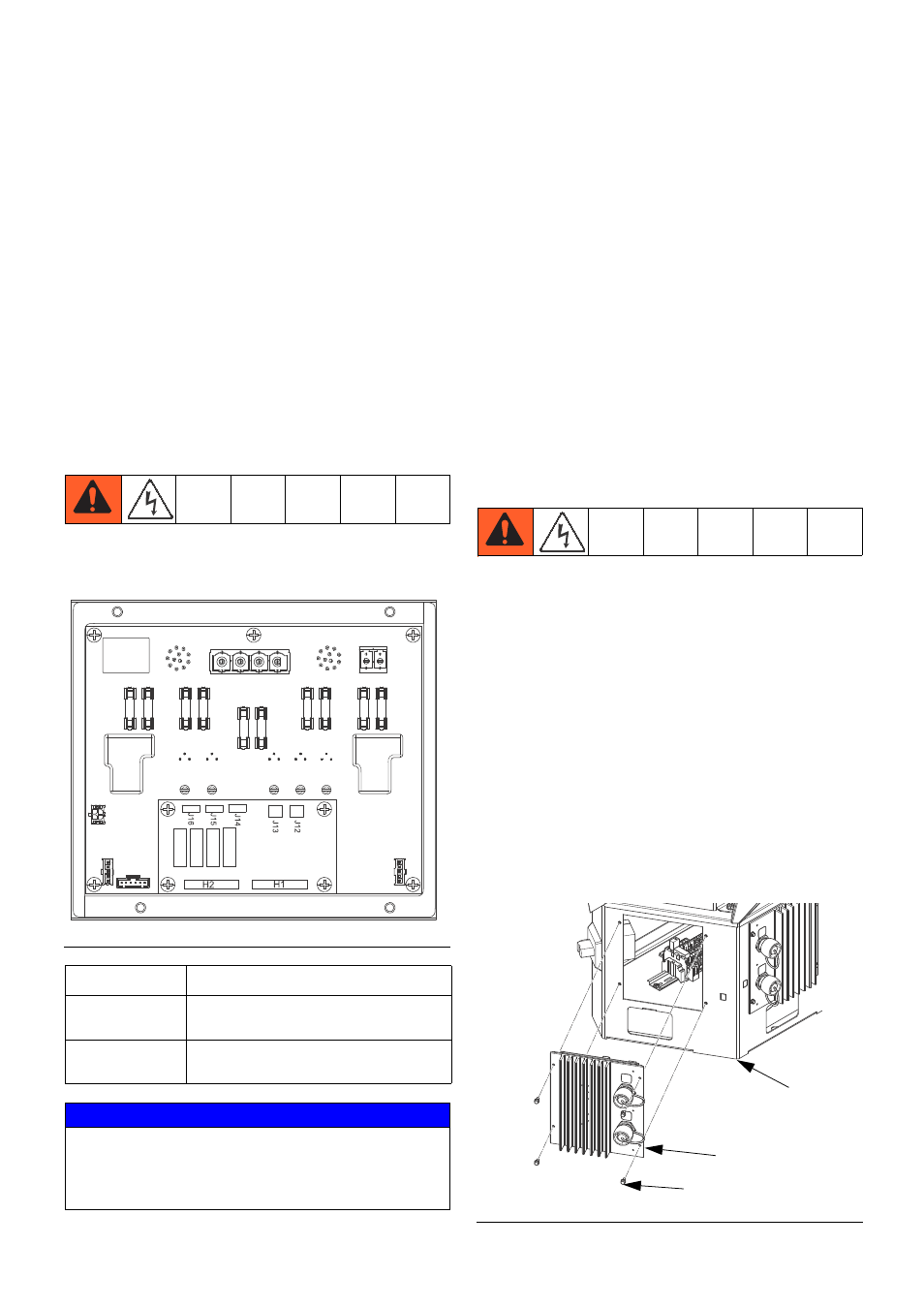

Р
ИС
. 38. Местоположение предохранителей
Предохранитель Арт. №
F1, F2
16U031: 250 В переменного тока, 16 А,
быстродействующий, белая керамика
F3-F10
16U030: 250 В переменного тока, 8 А,
быстродействующий, прозрачное стекло
УВЕДОМЛЕНИЕ
Во избежание повреждения системы во всех случаях
следует использовать быстродействующие
предохранители. Быстродействующие предохранители
необходимы для защиты от коротких замыканий.
J1
J2
J3
J6
J5
J7
F10 F9
F8 F7
F6
F5
F4 F3
F2
F1
ti20349a
Р
ИС
. 39
ti20910a
114
112
1
