72
4 Программирование: Основы, управление файлами, подсказки для программирования, Управление палетами
4.6
Гр
аф
и
ка
программиров
ания
Номера предложений высвечивать и
выделять
8
Переключение линейки программируемых клавиш:

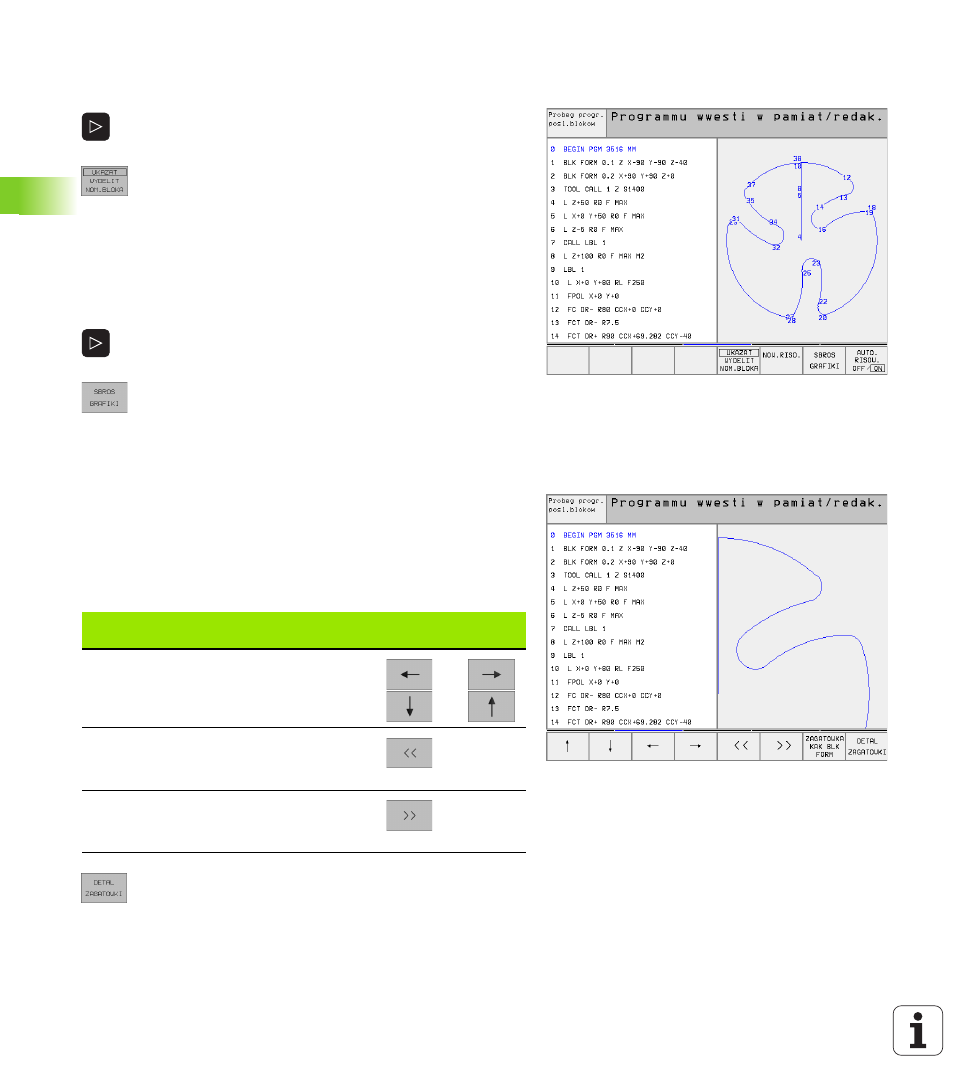

Смотри рисунок справа наверху
8
Высветить номер предложения: Softkey
ВЫСВЕЧИВАНИЕ ПЕРЕСВЕТ. № БЛОКА
переключить на ВЫСВЕТИТЬ
8
Высветить номер предложения: Softkey
ВЫСВЕЧИВАНИЕ ПЕРЕСВЕТ. № БЛОКА на
МАСКИРОВ. переключить
Стирать гафику
8
Переключение линейки программируемых клавиш:
Смотри рисунок справа наверху
8
Стирать гафику Softkey СТИРАТЬ
ГРАФИКУнажать
Увеличение или уменьшение фрагмента
Определяете самостоятельно вид (перспективу) для графики. С
помощью рамок выбираете фрагмент для увеличения или
уменьшения.
8
Выбор линейки Softkey для увеличения/уменьшения фрагмента
(второя линейка, смотри рисунок справа по середине)
Тем самым находятся в распоряжении следующие функции:
8
С Softkey ФРАГМЕНТ ЗАГАТОВКИ принять
избранный фрагмент
С помощью Softkey ЗАГАТОВКА КАК BLK FORM
восстановливаете первоначальный вид выреза.
Функция
Программируемая
клавиша (Softkey)
Высвечивать рамки и передвинуть их. Для
передвижения держать нажатой
соответственную программируемую
клавишу (Softkey)
Уменьшить рамки – для уменьшения
держать нажатой программируемую
клавишу
Увеличить рамки – для увеличения
держать нажатой программируемую
клавишу
