HEIDENHAIN iTNC 530
89
4.12
Ре
ж
и
м
ра
бо
ты
с
пал
етами
с
сориентиров
анной
на
инстр
умент
Выбирать файл палет
8
В режиме работы Программу ввести в память/редактировать
или Прогон программы управление файлами выбирать: Нажать
клавишу PGM MGT:
8
Указать файлы типа Р: Нажимать Softkey ВЫБОР ТИПА и
Softkey УКАЗАТЬ Р.
8
Выбор таблицы палет с помощью клавиши со стрелкой или
ввести имя для новой табилцы
8
Потвердить выбор с помощью клавиши ENT

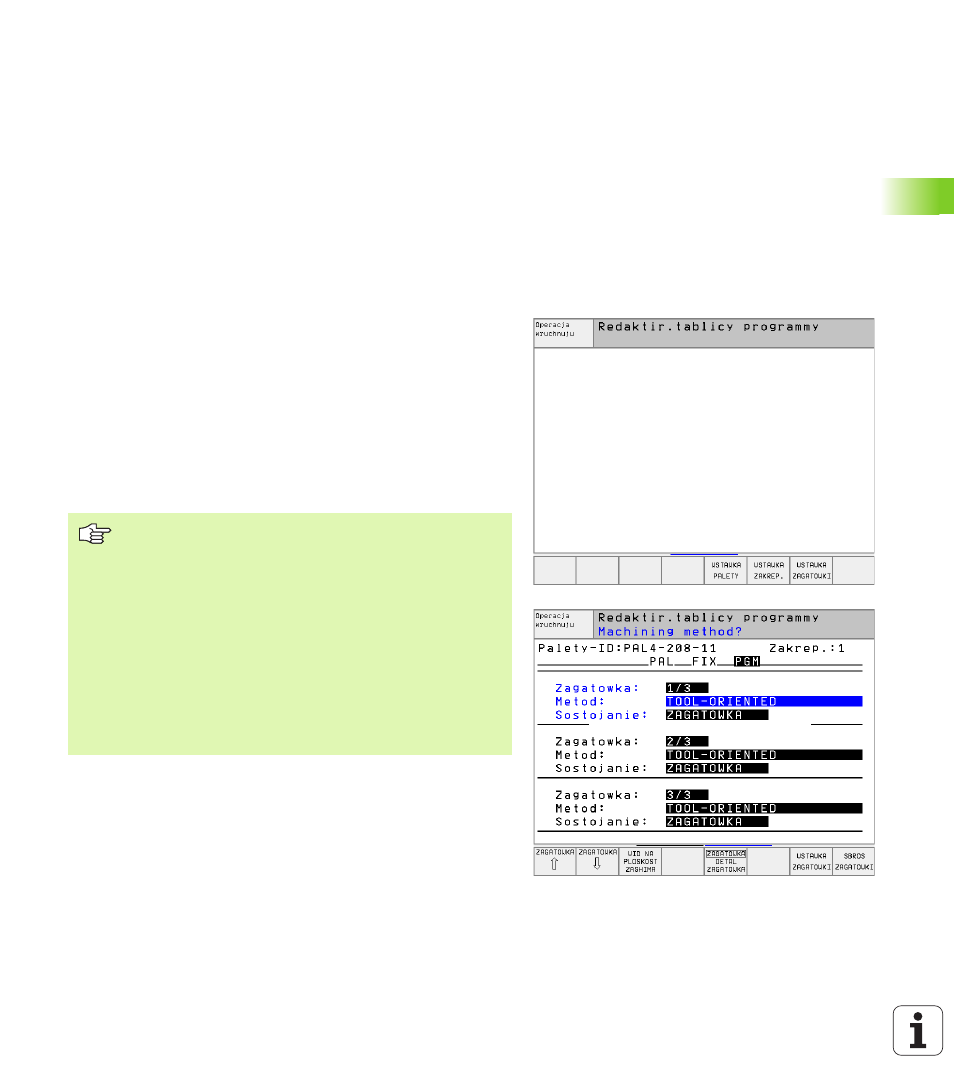

Приготовить файл палет с формуляром
ввода
Режим работы с палетами, с сориентированной на инструмент
или на загатовку обработкой разделяется на три уровня:
Уровень палет PAL
Уровень закрепления FIX
Уровень загатовки PGM
На каждом уровне возможно смена на подробный вид. В случае
нормального вида можете определить метод обработки и статус
для палет, закрепления и загатовки. Если Вы редактируете
имеющиеся файл палет, то указываются актуальные занесения.
Используйте подробный вид для приготовления файла палет.
Разные уровни в формуляре ввода достигается с
соответственными Softkeys. В строке статуса формуляра ввода
подсвечивается всегда актуальный уровень. Если переходите с
помощью клавиши для распределения экрана к изображению
таблицы, то курсор стоит на том же самом уровне как при
изображении формуляра.
Наладите файл палет соответственно конфигурации
станка. Если у Вас только одно приспособление зажима
с несколькими загатовками, достаточно определить
зажим FIX с загатовками PGM. Если палета содержит
несколько приспособлений зажима или
приспособление обрабатывается из нескольких сторон,
Вы должны определить палету PAL с
соответственными плоскостьями зажима FIX.
Вы можете переключать между видом на таблицу и
видом на формуляр с помощью клавиши для
распределения экрана.
Графического вспомогания для ввода формуляра ещё
нет в распоряжении.
