HEIDENHAIN iTNC 530
235
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

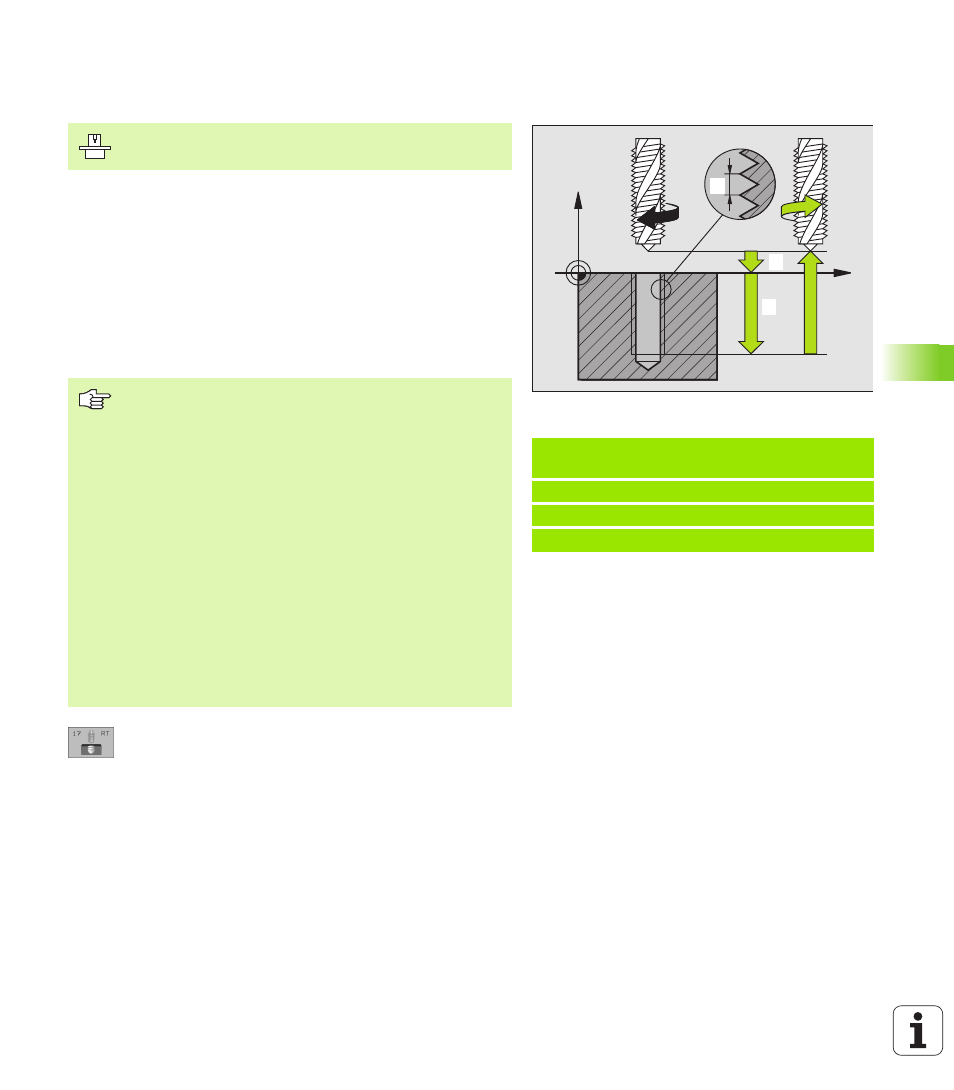

НАРЕЗАНИЕ РЕЗЬБЫ без уравнивающего
патрона GS (цикл 17)
УЧПУ режет резьбу или одним или несколькими рабочими ходами
без патрона выравнивания линейных расширений.
Преимущества по отношении к циклу Нарезание резьбы с
уравнивающим патроном:
Более высокая скорость обработки
Повторяемость исполнения резьбы, так как шпиндель
установливается при вызове цикла на 0°-позицию (зависит от
параметра станка 7160)
Побольше диапазон перемещения оси шпинделя, так как нет
уравнивающего патрона
8
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина сверления
2
(инкрементно): Расстояние
поверхности загатовки – дна сверления
8
Шаг резьбы
3
:
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
Пример: ЧУ-предложения
18 CYCL DEF 17.0 НАРЕЗАНИЕ ВН. РЕЗЬБЫ
НОВОЕ
19 CYCL DEF 17,1 РАССТ 2
20 CYCL DEF 17,2 ГЛУБИНА -20
21 CYCL DEF 17,3 ШАГ +1
X
Z
1111
12
13
Станок и УЧПУ должны быть подготовлены
производителем станков.
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки)
Знак числа параметра Глубина сверления определяет
направление работы.
УЧПУ рассчитывает подачу в зависимости от частоты
вращения. Если вращаете при нарезании внутренней
резьбы ручкой для Override частоты вращения, то УЧПУ
согласовывает автоматически подачу
Ручка для Override подачи не активная.
В конце цикла шпиндель стоит. Перед следующей
обработкой включите снова шпиндель с M3 (или M4).
