HEIDENHAIN iTNC 530
5
1.2
Экран
и
пу
ль
т
управ
л
ения
Пульт обслуживания

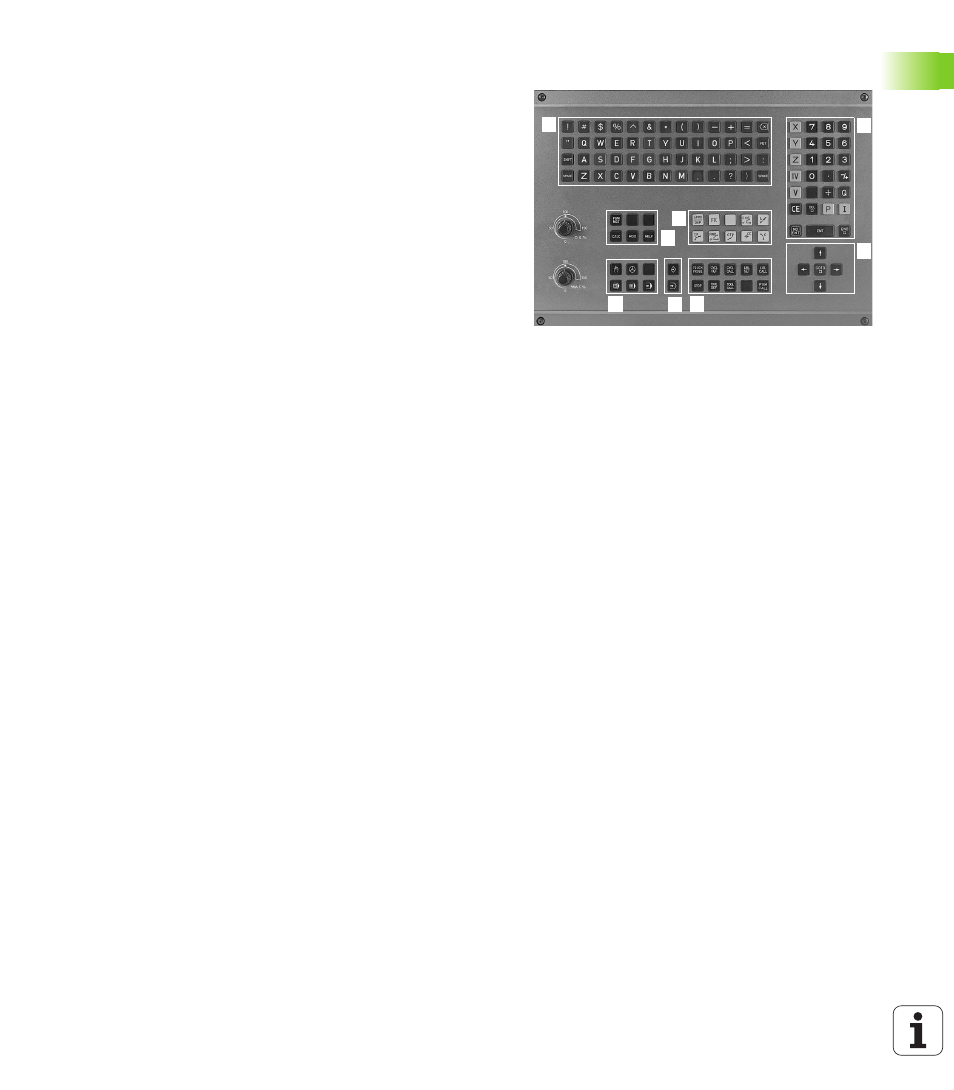

Рисунок показывает клавиши пульта управления,
группированные по их функциям:
Функции отдельных клавиш собраны на второй странице
оболочки этой инструкции. Внешние клавиши, как нпр. NC-START
(ЧУ-СТАРТ), описаны в инструкции обслуживания станка.
1
Алфавитная клавиатура для ввода текстов, имён файлов и
ДИН/ИСО-программирования
2
Управление файлами
Калькулятор
MOD-функция
HELP-функция (ПОМОЩЬ)
3
Режимы работы для программирования
4
Режимы работы станка
5
Открытие диалогов программирования
6
Клавиши со стрелкой и команда перехода GOTO
7
Ввод числовых значений и выбор оси
1
2
3
5
1
4
6
5
7
1
