HEIDENHAIN iTNC 530

313

8.6 SL-

цик

л

ы

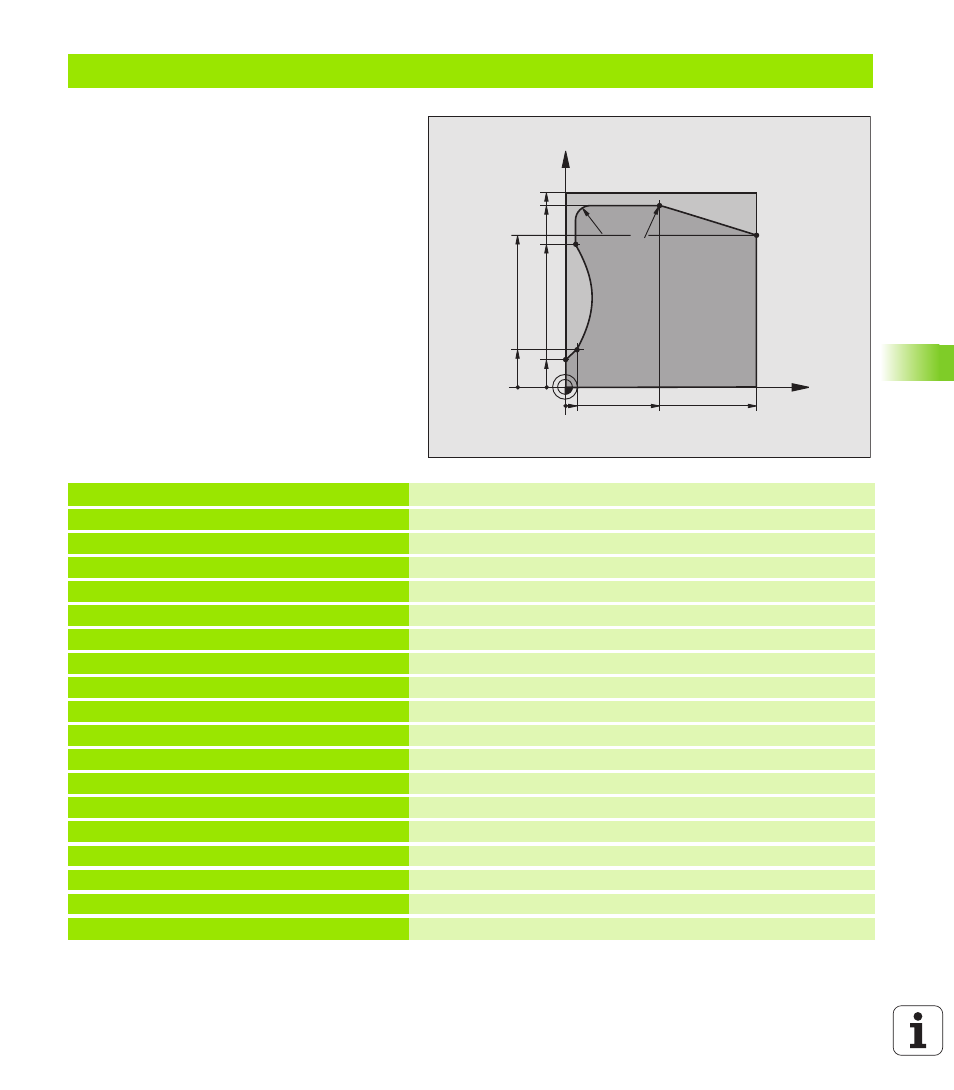

Пример: Линия контура

0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40

Дефиниция загатовки

2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10

Определение инструмента

4 TOOL CALL 1 Z S2000

Вызов инструмента

5 L Z+250 R0 F MAX

Свободный ход инструмента

6 CYCL DEF 14.0 КОНТУР

Определить подпрограмму контура

7 CYCL DEF 14.1 МЕТКА КОНТУРА (LABEL) 1
8 CYCL DEF 25.0 ЛИНИЯ КОНТУРА

Определить параметры обработки

Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК НА СТОРОНЕ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q7=+250 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=5 ;ГЛУБИНА ПОДВОДА
Q11=100 ;ПОДАЧА ПОДВОДА НА ГЛУБИНУ
Q12=200 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=+1 ;ВИД ФРЕЗЕРОВАНИЯ
9 CYCL CALL M3

Вызов цикла

10 L Z+250 R0 F MAX M2

Свободный ход инструмента, конец программы

X

Y

5

20

100

100

80

50

95

75

15

R7,5

R7,5
