5 Программирование: инструменты
5.5
Ра
б
о
та
с
таб
л
иц
ами
данных
рез
а
ния
Составление новой таблицы данных резания
8
Выбор режима работы Программу ввести в память/
редактировать
8
Выбор управления файлами: Нажать клавишу PGM MGT
8
Выбор списка, в котором должны сохраняться таблицы данных
резания (стандарт: TNC:\) TNC:\)
8
Ввести любое название файла и тип файла .CDT, потвердить с
ENT
8

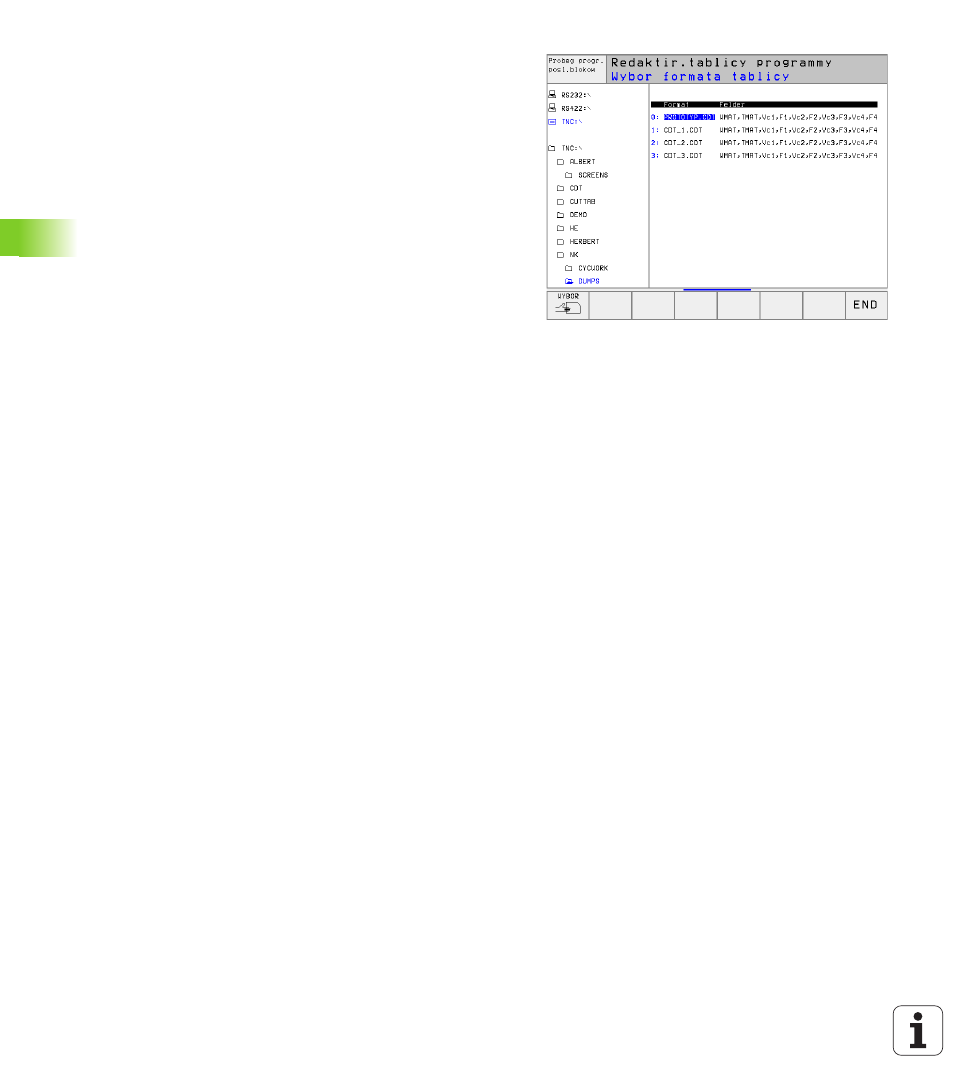

УЧПУ указывает на правой половине экрана разные форматы
таблиц ( в зависимости от станка, пример рисунок справа
вверху), различающиеся друг от друга количествоа комбинаций
скорость резания/подача. Переместите подсвеченное поле с
помощью клавиши со стрелкой на желаемый формат таблиц и
потвердите с ENT. УЧПУ производит новую, пустую таблицу
данных резания.
Необходимые данные в таблицы
инструментов
Радиус инструмента – графа R (DR)
Количество зубьев (только для инструментов фрезерования) –
графа CUT
Тип инструмента – графа ТИП
Тип инструмента влияет на расчёт подачи по контуру:
Фрезерные инструменты: F = S f
Z
z
Все другие инструменты: F = S f
U
S: Число оборотов шпинделя
f
Z
: Подача на один зуб
f
U
: Подача на один поворот
z: Количество зубьев
Материал режущих кромок инструмента – графа TMAT
Название таблицы данных резания, использоваемой для этого
инструмента – графа CDT
Тип инструмента, материал режущих кромок и название
таблицы данных резания выбираете в таблицы инструментов
через Softkey (смотри “Таблица инструментов: Данные
