Страница 444: Увеличение выреза
420
11 Тест программы и прогон программы
11
.1
Гр
аф
и
ка
Координаты линии резания
ЧПУ указывает координаты линии резания, относительно нулевой
точки обрабатываемой детали, внизу в окне графики.
Изображаются только координаты на плоскости обработки. Эту
функцию активируем с помощью параметра станка 7310.

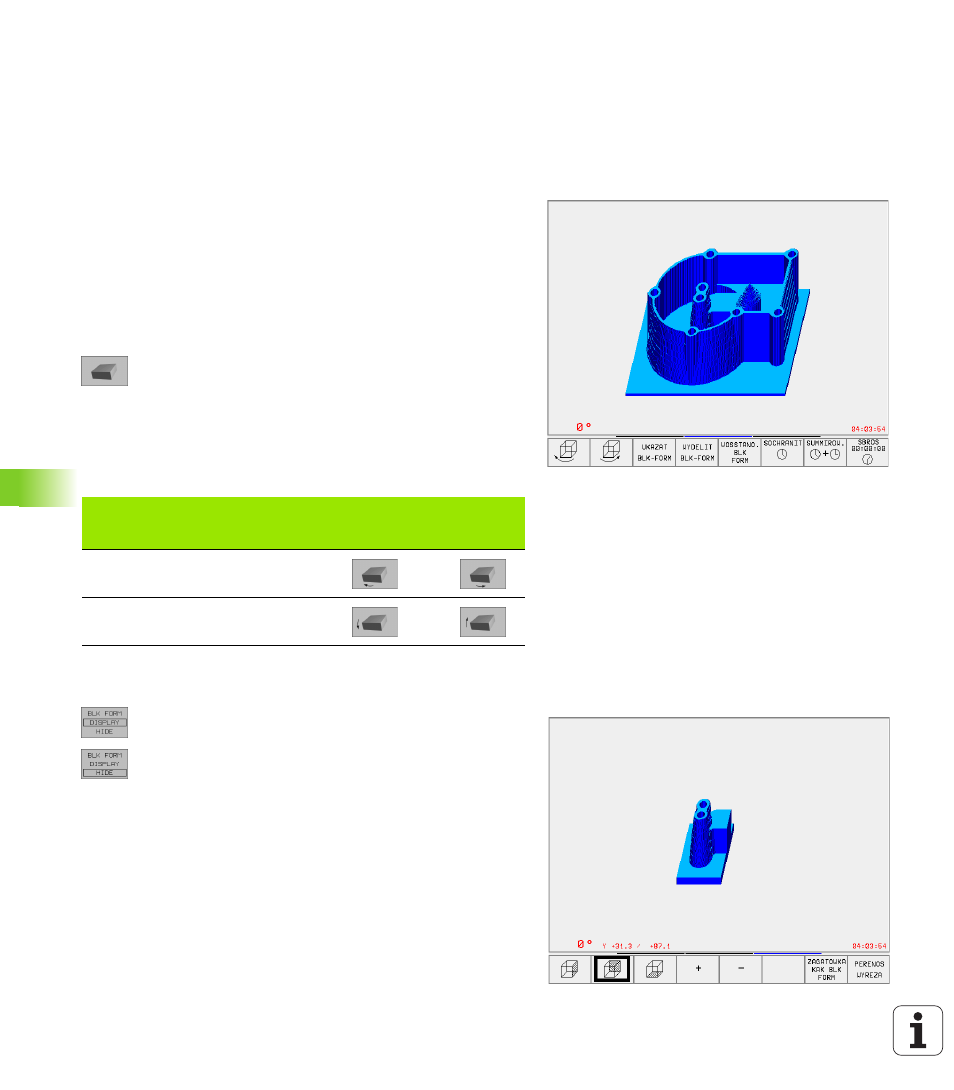

3D-представление
ЧПУ показывает обрабатываемую деталь пространственно.
3D-изображение можете поворочивать вокруг вертикальной оси
или опрокидывать вокруг горизонтальной оси. Очертания
загатовки в начале графического моделирования Вы можете
представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения выреза, смотри “Увеличение выреза”,
8
Выбор 3D-представления с помощью
программируемой клавиши
Поворот 3D-представления
Softkey-линейку переключить, пока не появится Softkey выбора
для 3D-изображения. ЧПУ указывает следующие
программируемые клавиши:
Рамки для очертаний обрабатываемой детали высвечивать
и выделять
8
Высветить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ВЫСВЕТИТЬ
8
Отменить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ОТМЕНА
Увеличение выреза
Вырез Вы можете изменить в режиме работы Тест программы,
для
представления в 3 плоскостях и для
3D-представления
Для этого надо остановить графическое моделирование.
Увеличение разреза всегда действительно во всех видах
представлений.
Функция
Softkeys
(программированниые
клавиши)
Представление 5°-шагами
вертикально поворочивать
Представление 5°-шагами
горизонтально опрокидывать
