HEIDENHAIN iTNC 530
323
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а

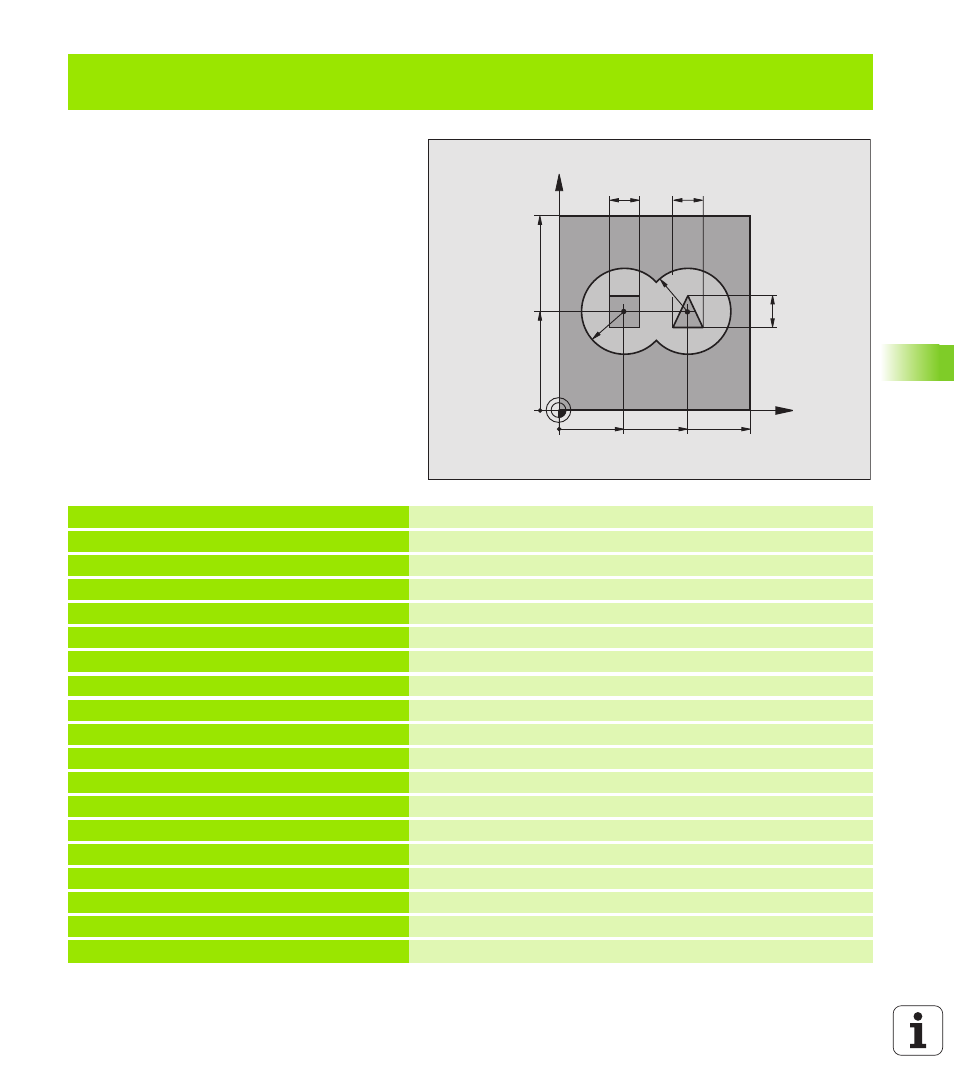

Пример: Накладывающиеся контуры с формулой контура черновая и чистовая
обработка
0 BEGIN PGM ШАР MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
Определение инструмента
4 TOOL DEF 2 L+0 R+3
Определение инструмента
5 TOOL CALL 1 Z S2500
Вызов инструмента
6 L Z+250 R0 F MAX
Свободный ход инструмента
7 SEL CONTOUR “MODEL“
Программа определения контура:
8 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Определить общие параметры обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q3=+0,5 ;ПРИПУСК НА СТОРОНЕ
Q4=+0,5 ;ПРИПУСК НА ГЛУБИНЕ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0,1 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1 ;НАПРАВЛЕНИЕ ВРАМЕНИЯ
9 CYCL DEF 22.0 ПРОТЯГИВАНИЕ
Дефиниция цикла Протягивание
X
Y
35
50
100
100
16
16
R25
65
16
R25
