5 Программирование: инструменты
5.2
Данные
инстр
умента
Радиус инструмента R
Радиус инструмента R вводите непосредственно.

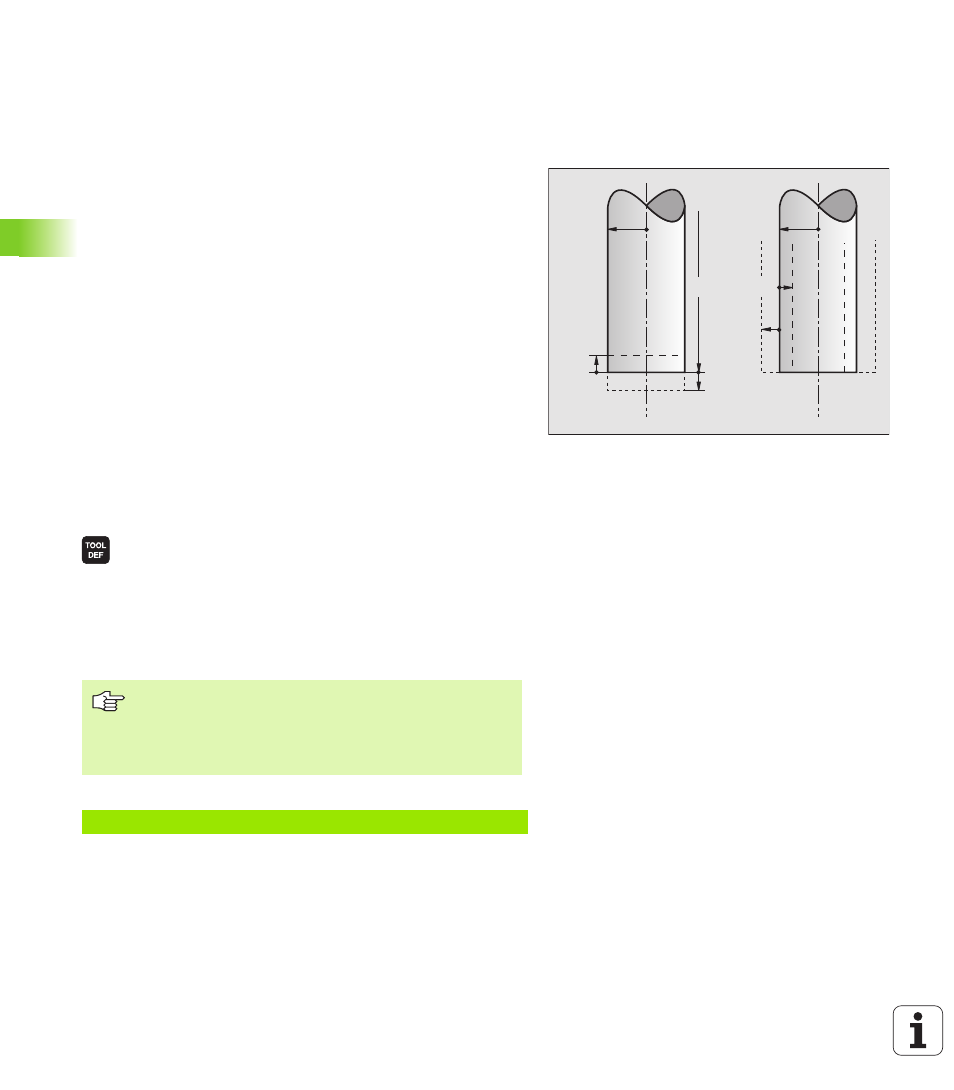

Значения дельта для длины и радиуса
Значения дельта обозначают отклонения для длины и радиуса
инструментов.
Положительное значение дельта означает припуск (DL, DR,
DR2>0). В случае обработки с припуском вводите значение для
припуска при программировании вызова инструмента с
TOOL CALL.
Отрицательное значение дельта означает заниженный размер
(DL, DR, DR2<0). Заниженный размер вводится в табилцу
инструментов для износа инструмента.
Значения дельта вводите в виде чисел, в записи TOOL CALL
можете передать это значение также с помощью Q-параметра.
Пределы ввода: Значения дельта могут составлять максимально
± 99,999 мм.
Данные инструментов ввести в программу
Номер, длину и радиус для определённого инструмента
назначаете в программе обработки один раз в записи TOOL DEF:
8
Выбор определения инструмента: Нажать клавишу TOOL DEF
8
Номер инструмента :С помощью номера
инструмента обозначается однозначно данный
инструмент
8
Длина инструмента :Значение коррекции для
длины
8
Радиус инструмента :Значение коррекции для
радиуса
Пример
DR<0
DR>0
DL<0
R
DL>0
L
R
Во время диалога можете включить значение для
длины с помощью клавиши “Приём фактического
положения” непосредственно в поле диалога.
Обратите внимание, чтобы при этом ось инструмента
была помеченной в индикации статуса.
4 TOOL DEF 5 L+10 R+5
