HEIDENHAIN iTNC 530
479
13.2
Об
л
о
ж
е
ние
ра
зъ
ём
ов
и
соединительный
кабель
для
интерф
ейсов

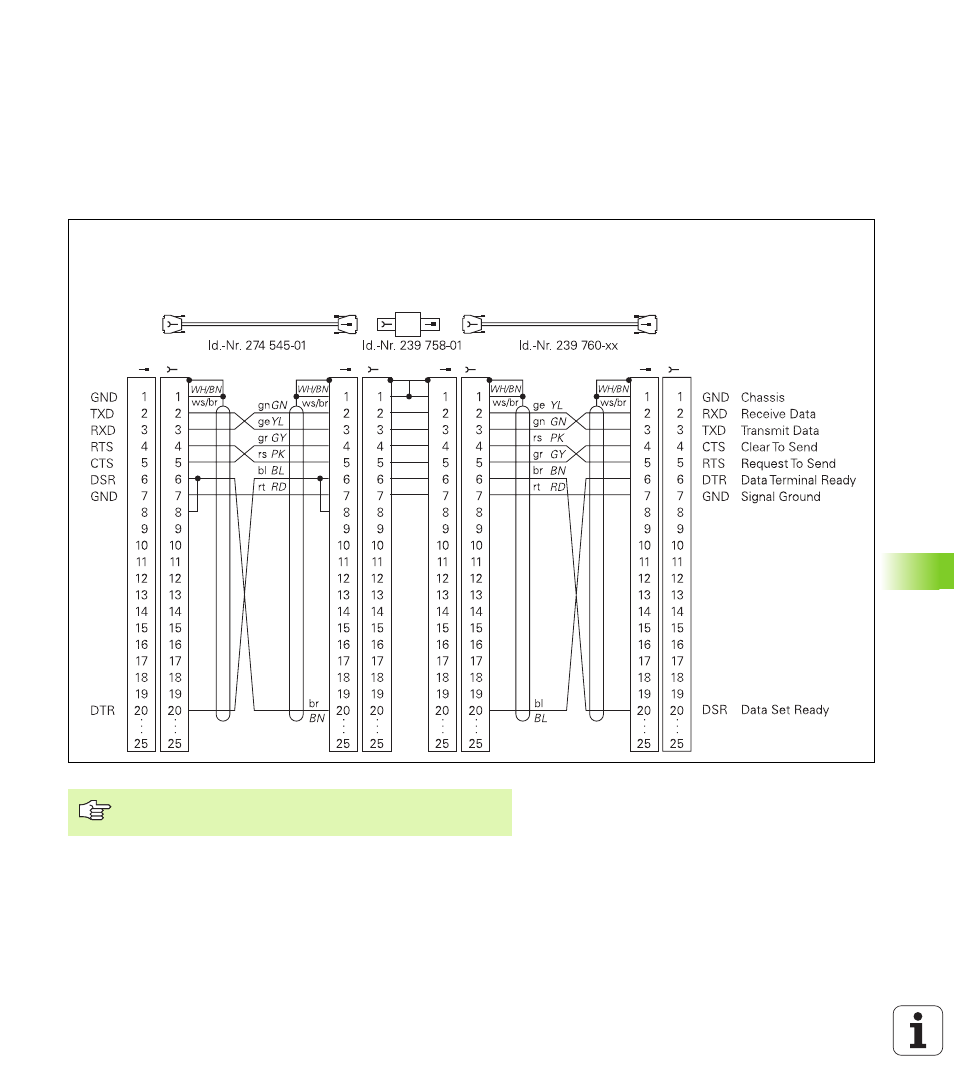

13.2 Обложение разъёмов и
соединительный кабель для
интерфейсов данных
Интерфейс V.24/RS-232-C
HEIDEHAIN-устройства
Внешний
Устройство
HEIDENHAIN
Стандартный кабель
3 м
V.24-адаптер-
блок
HEIDENHAIN
Соединяющий кабель
макс. 17 м
X27
TNC
Разводки контактов блока логики ЧПУ (X21) и блока
адаптера не совпадают друг с другом.
