Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 420)
Страница 264
240
8 Программирование: Циклы
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

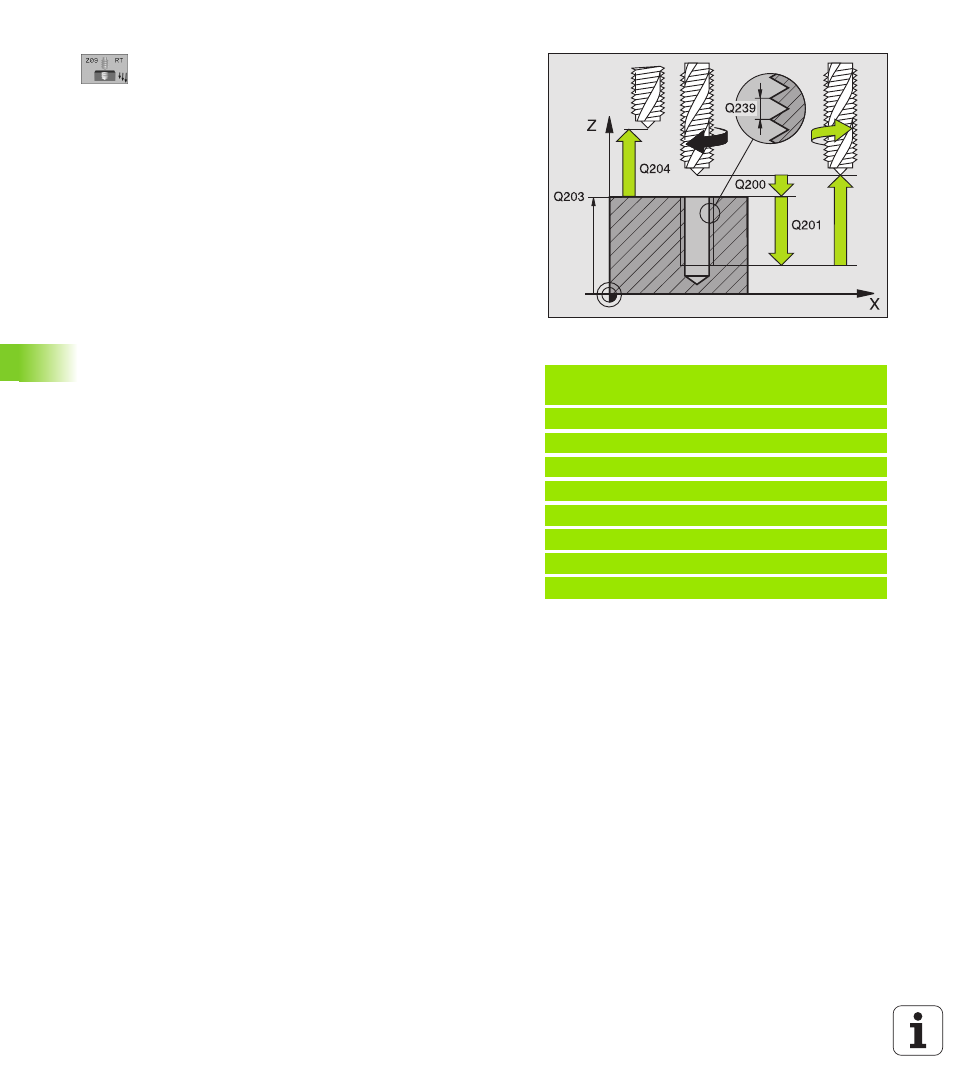

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина резьбы Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления
8
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
8
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Отвод при ломании стружки Q257
(инкрементно): Подвод, после которого УЧПУ
проводит ломание стружки.
8
Отвод при ломании стружки Q256: УЧПУ множит
шаг Q239 через введённое значение и
перемещает инструмент при ломании стружки на
это расчитанное значение назад. Если вводите
Q256 = 0, то УЧПУ выходит полностью из
отверстия для удаления стружки (на безопасное
расстояние)
8
Угол для ориентации шпинделя Q336
(aбсолютно): Угол, на котором УЧПУ
позиционирует инструмент перед
резьбонарезанием Таким образом можете
провести дополнительное резьбонарезание при
необходимости
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите клавишу Стоп
(Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА. Если нажмите РУЧНОЙ ВЫХОД ИЗ МАТЕРИАЛА,
можете вывести инструмент из материала с управлением.
Нажмите для этого положительную клавишу направления оси
активной оси шпинделя.
Пример: ЧУ-предложения
26 CYCL DEF 209 НАР.ВН.РЕЗЬБЫ ЛОМАНИЕ
СТРУЖКИ
Q200=2 ;БЕЗОПАСНОЕ РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q257=5 ;ГЛУБИНА СВЕРЛЕНИЯ ЛОМАНИЕ
Q256=+25 ;RZ ПРИ ЛОМАНИИ СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЬ
