HEIDENHAIN iTNC 530
149
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

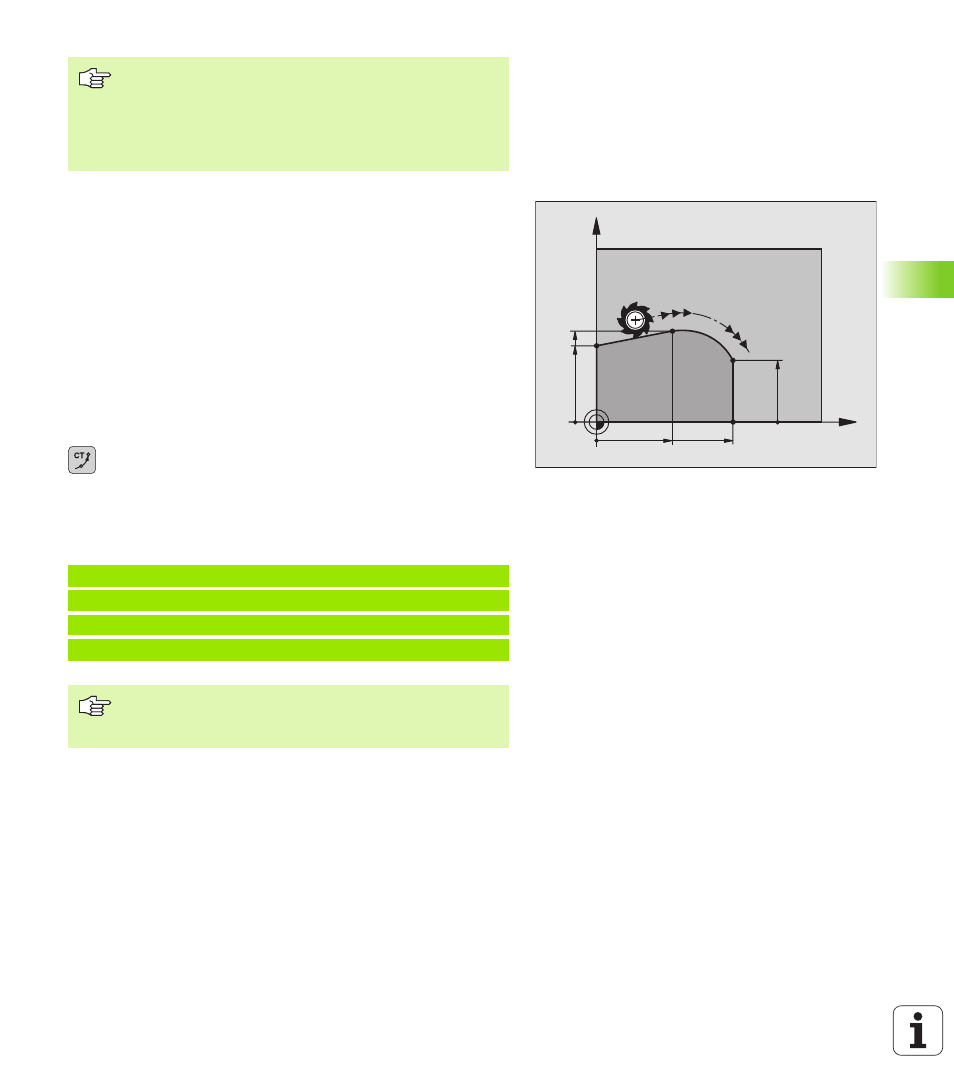

Круговая траектория CT с тангенциальным
примыканием
Инструмент перемещается по дуге окружности, примыкающей
тангенциально к в последнем программированному элементу
контура.
Переход является “тангенциальным”, если в точке пересечения
элементов контура не возникает точка изгиба или уговая точка,
значит элементы контура переходят друг в друга непрерывно.
Элемент контура, к которому прилегает тангенциально дуга
окружности, программируете непосредственно перед CT-
предложением. Для этого требуется как минимум двух
предложений позиционирования
8
Координаты конечной точки дуги окружности
Если требуется:
8
Подача F
8
Дополнительная функция M
ЧУ-записи в качестве примера
Расстояние начальной точки от конечной точки
диаметра окружности не может превышать диаметра
окружности.
Максимальный радиус составляет 99,9999 м.
Оси вращения A, B и C получают вспомогание.
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
CT-запись и программированный раньше элемент
контура должны содержать обе координаты
плоскости, на которой выполняется дуга окружности !
X
Y
25
45
25
30
20
